科啟奧訂餐消費一卡通系統方案

    系統簡介

    科啟奧非接觸式IC卡食堂、消費管理系統主要應用于各種娛樂、食堂、消費場所及等。消費者到相關管理部門登記確認或交錢以激活非接觸式IC卡，就餐或娛樂消費時在讀卡終端上讀卡付費，消費方式有先訂餐后消費、按次數的消費方式（可區分早中晚餐等）、金額固定的方式和由消費者決定的自由方式，娛樂消費采用項目式收費和計時收費。所有就餐和娛樂消費數據通過計算機網絡集中處理。消費軟件可按各種需要查詢消費明細及匯總，并作數據統計出報表，報表包含現金收支平衡及所有消費明細。使用科啟奧IC卡消費系統主要有以下優點：

    1、 采用儲值非接觸IC卡，免去消費者和職員現金或菜票結算的繁瑣，加快了消費速度，免除等待之苦，杜絕了資金流通的漏洞。并提高總體工作效率。

    2、 丟掉不衛生的容易傳染疾病的現金或票據交易，所有消費者集中到一個點購兌儲值卡。消費不必接觸或者說清點大量現金或票據，杜絕了轉播疾病的可能。

    3、 存入卡中的錢同時可用于娛樂、售飯和消費購物，提供顧客最大的消費自由。

    4、 由電腦統一發行儲值卡， 統計各個消費、食堂窗口的銷售情況，給出整個消費場所以及各食堂每日和每月的財務統計報表。對各個消費場所的銷售環節實行計算機信息管理，提高管理員的工作效率。

    5、 可以對不同的消費對象進行分類管理，如臨時與會員消費、打折與優惠消費等。卡片可以反復充值使用，每次消費資料都記錄在案。

    6、 由于每位消費者是先買卡后消費，因而可以為消費和娛樂場所先儲備流動資金，可降低經營成本和提高服務質量，避免資金上的流失。

    7、 可先訂餐后消費:先至訂餐機上刷卡扣費成功后才可到消費機上按預訂的餐次類型消費.避免了沒必要的浪費。

    8、 消費可在相關的查詢機上查詢自己消費明細及匯總，及時了解并掌握自己消費情況。

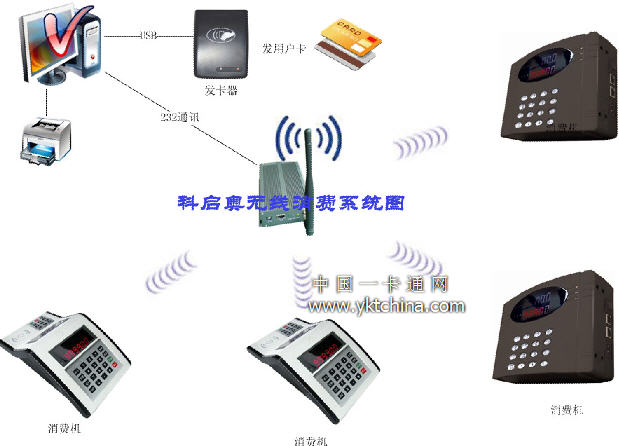

    消費機與PC機數據傳輸方式有多種：無線傳輸和有線網絡傳輸。

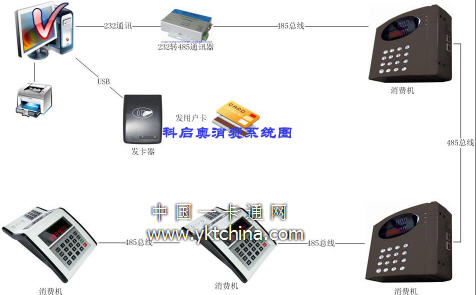

    系統結構圖:

     一、 消費系統組成

    收費系統由IC卡、定餐機、消費機，消費管理軟件，網絡通訊器或無線收發器，寫卡器（充值機）組成。IC卡可印制成各種貴賓卡\消費卡等形式，卡內主要記錄貴賓信息和充值金額等，寫卡器完成將卡號、金額及卡類等信息寫入IC卡內的功能，定餐機記錄每次定餐的信息、餐次類型、金額等，消費機記錄消費者消費的具體時間、卡號及本次消費金額，網絡通訊器將多臺收費機與管理部電腦連接起來，收費軟件管理所有硬件（定餐機、收費機、寫卡器、通訊器）并具有各種定制功能。

    二、 硬件及相關參數

    1、訂費機參數：
    卡片類型：Mifare1 S50 IC卡
    讀卡距離：2.5cm-6cm
    存儲容量：12000條訂餐記錄
    通訊速率：無線38400bps,有線19200bps
    通訊模塊：內置無線或485通訊模塊(視型號而定)
    顯示方式：4行8位點陣液晶屏
    供電方式：AC 220V
    工作環境溫度：0-40℃
    工作環境濕度：20-90%
    后備電池：可連續供電2-4小時（鋰電池）

    2、消費機參數：

    卡片類型：Mifare1 S50 IC卡
    讀卡距離：2.5cm-6cm
    存儲容量：32000條消費記錄
    黑名單數量：10000
    通訊速率：無線38400bps,有線19200bps
    通訊模塊：內置無線或485通訊模塊(視型號而定)
    顯示方式：雙面單行8位0.56英寸LED數碼管
    供電方式：AC 220V
    工作環境溫度：0-40℃
    工作環境濕度：20-90%
    后備電池：可連續供電4小時

    3、無線收發\中繼器參數

    供電方式：DC 9V
    通訊方式：無線傳輸
    主要功能：無線收發、中繼、支持路由
    通訊速率：38400bps
    工作環境溫度\濕度：0 - 40℃ 20-90％
    通訊距離：200-500M(增強型)可增加無線通訊器延長距離至1000-2000千米。

    4、TCP/IP--485轉換器(可連接多臺機器)有線可選

TCP/IP--485轉換器是一種TCP/IP網絡信號與串行信號進行相互轉換的網絡器件。它成極大程度上解決了RS485網路通信距離有限，抗干擾能力差等缺點，并節約了網絡成本，做到資源共享。

    5、IC卡參數（有卡片式，紐扣式或任意式）

    容量為18K位EEPROM,分為16個扇區，每個扇區為4塊，每塊16個字節，以塊為存取單位,每個扇區有獨立的一組密碼及訪問控制, 無電源，自帶天線，內含加密控制邏輯和通訊邏輯電路

    每張卡有唯一序列號，為32位
    具有防沖突機制，支持多卡操作
    工作溫度：-20℃~50℃（溫度偏差90%）
    工作頻率：13.56MHZ
    通信速率：106KBPS
    讀寫距離：10mm以內（與讀寫器有關）
    數據保存期為10年，可改寫10萬次，讀無限次
    三、 消費管理軟件

    本系統針對當前各種食堂、消費場所而開發。經大量用戶使用并提出寶貴意見。經過多次修改，已形成功能完善，操作簡單的成熟系統。主要包括硬件管理，IC卡管理,通訊管理,消費管理,報表查詢等。

    系統主要功能

    1．基本功能：

    1) 卡操作：初始化卡，發卡，存、取款。
    2) 掛失卡：注銷遺失的IC卡，以防他人拾獲后冒用。
    3) 補卡：遺失卡與壞卡可以補辦新卡。
    4) 退卡：辦理退卡、退款手續。
    5) 數據傳遞及報表打印：滿足各種日常管理及財務部門需求打印個人明細表，日總表，月總表，分類報表，收支平衡表。
    6) 系統維護：整理數據，數據庫備份，恢復備份數據，清除過期數據。
    7) 消費明細查詢：用戶可查詢每一張卡的詳細消費記錄及每臺消費機的詳細刷卡記錄。
    8) 消費統計查詢：用戶可以查詢出匯總的總金額及每日消費的總金額。
    9) 訂餐統計查詢:用戶可以查詢匯總的訂餐總記錄及每日的訂餐記錄.
    10) 信息查詢：用戶隨時可以查閱需要的各類卡信息（出售卡、補卡、退卡、掛失等等）。

    2．提供四種消費模式：

    1) 先訂餐后消費:先至訂餐機上刷卡扣費成功后才可到消費機上按預訂的餐次類型消費.
    2) 先刷卡后消費：先刷卡，可知道卡內金額，再輸入消費額從卡內扣減。
    3) 先輸金額后消費：先輸入消費額，再刷卡，直接從卡內扣減金額，速度快。
    4) 自動定額扣減消費：當定額消費時，使用該功能，輸入固定消費值，每次出示IC卡即可從卡內扣減定值，速度最快，最安全的一種消費方式。
    3．提供即時查詢功能：

    1) IC卡內金額查詢：（在機器識別有效范圍內出示感應IC卡，即可查詢目前卡內金額。）
    2) IC卡消費查詢：（在每次消費后，可在任何一臺消費機上可查詢最后一次消費值，可以方便的讓使用者清楚剛扣減的金額是否正確，不必到管理服務中心查詢。）
    3) 消費查詢包括：營業消費查詢和個人消費明細，營業消費查詢可按消費點和部門查詢出消費的總金額及每日匯總的總金額。
    4) 累計收款查詢：在消費機上可隨時查詢消費機的累計收入情況。
    5) 累計訂餐查詢:在訂餐機上可隨時查詢訂餐機上的累計訂餐情況，避免了沒必要的浪費。

    科啟奧消費一卡通系統的最大功能特色：

    采用專利無線通訊技術
    機具免布線，免去施工麻煩，結省施工費用，減少施工時間，不會破壞室內外原有裝修,保持“室內”總體形象, 使有些不能
