什么是EMC？為什么我們要做EMC測試？
電磁兼容性EMC（Electromagnetic Compatibility）是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力。因此，EMC包括兩個方面的要求：一方面是指設備在正常運行過程中對所在環境產生的電磁干擾不能超過一定的限值；另一方面是指設備對所在環境中存在的電磁干擾具有一定程度的抗擾度，即電磁敏感性。 國際電工委員會標準IEC對電磁兼容的定義是：系統或設備在所處的電磁環境中能正常工作，同時不對其他系統和設備造成干擾。
各種運行的電力設備之間以電磁傳導、電磁感應和電磁輻射三種方式彼此關聯并相互影響，在一定的條件下會對運行的設備和人員造成干擾、影響和危害。20世紀80年代興起的電磁兼容EMC學科以研究和解決這一問題為宗旨，主要是研究和解決干擾的產生、傳播、接收、抑制機理及其相應的測量和計量技術，并在此基礎上根據技術經濟最合理的原則，對產生的干擾水平、抗干擾水平和抑制措施做出明確的規定，使處于同一電磁環境的設備都是兼容的，同時又不向該環境中的任何實體引入不能允許的電磁擾動。

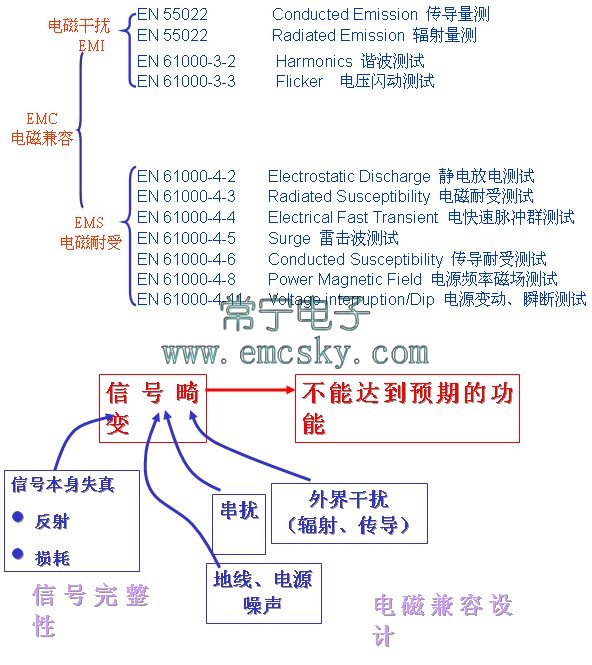

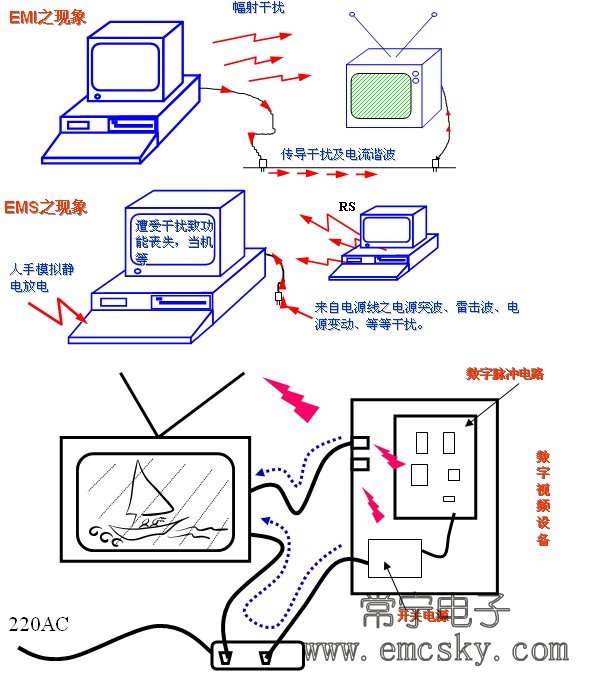

EMC 包括EMI(interference)和EMS(susceptibility),也就是電磁干擾和電磁抗干擾。EMI（電磁干擾度）描述一產品對其他產品的電磁輻射干擾程度，是否會影響其周圍環境或同一電氣環境內的其它電子或電氣產品的正常工作；EMS（電磁抗干擾度）描述一電子或電氣產品是否會受其周圍環境或同一電氣環境內其它電子或電氣產品的干擾而影響其自身的正常工作。
  如果產品沒有通過EMC測試，生產出來的產品將會有以上很多的問題無法解決，所以必須通過EMC各標準的測試以達到產品性能的完整性。

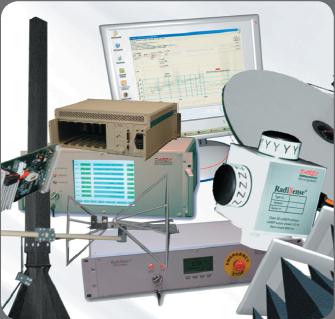

系統集成交鑰匙方案:
 上圖是個混合系統，設計方案是為了提供RE、CE、RS、CS等相應測試。
輻射耐受部分：
電磁輻射以幾種方式影響大多數電子設備，電磁環境取決于該環境內的電磁場強度（V/m），沒有先進的儀器，場強很難測量，也很難用公式來計算，需要在一個特定的環境下進行測量。
射頻輻射電磁場對設備的干擾往往是由設備操作、維修和安全檢查人員在使用被測物時所產生的，其他如無線電臺、電視發射臺、移動無線電發射機和各種工業電磁輻射源（以上屬有意發射），以及電焊機、晶閘管整流器、熒光燈工作時產生的寄生輻射（以上屬無意發射），也都會產生射頻輻射干擾。此項測試目的是建立一個共同的標準來評價電氣和電子設備的抗射頻輻射電磁場干擾的能力。

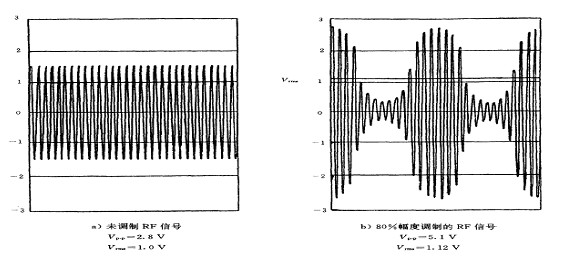

對于這個標準有一個特殊要求，就是需要加1KHz等正弦波的幅調制（不同的測試物需要加載不同的幅度調制，如醫療部分為加1-3Hz的調幅），調幅深度80%。

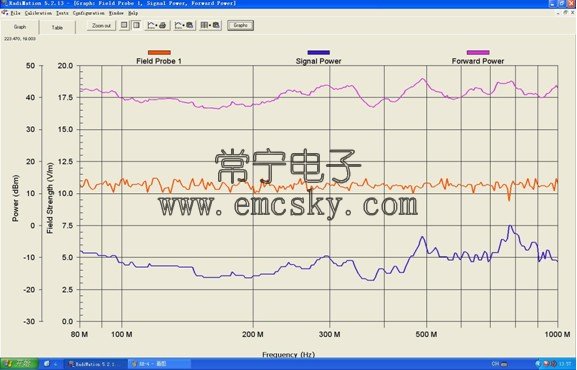

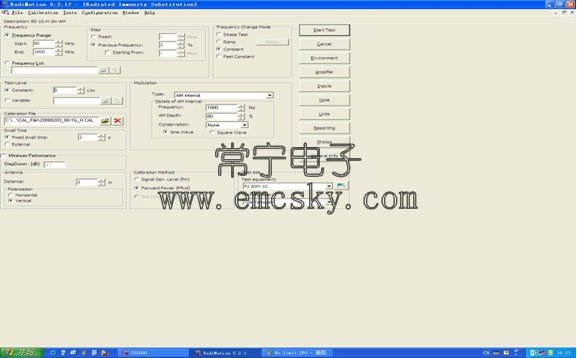

 RS、CS測試軟件：
  輻射干擾:
電子設備自身都會有電磁輻射發出，而它發出的電磁輻射是否符合標準要求需要一個標準系統進行測試。
該部分系統用一個符合CISPR16-1 標準要求的接收機為主要測量工具；測試頻率范圍從 9kHz - 1GHz（40GHz）。
它包括以下頻率范圍以及不同帶寬，具體分為：
而在 1GHz頻率以上，需要在1MHz 帶寬中進行測試。
在30MHz以上的RE測試中，測量傳感器是使用1個混合天線頻率范圍從30MHz to 1GHz 和1個喇叭天線頻率范圍從1 - 18GHz。
而對于低于30MHz頻率部分的CE測試我們使用 LISNs（單相和三相）進行測試。

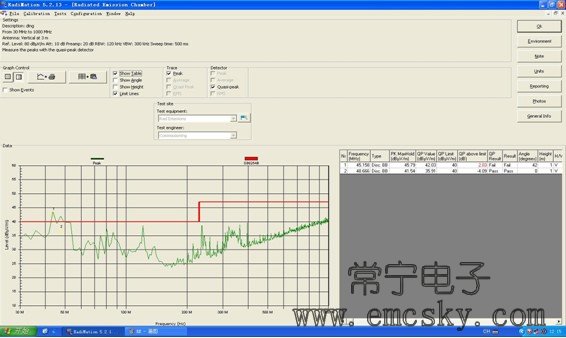

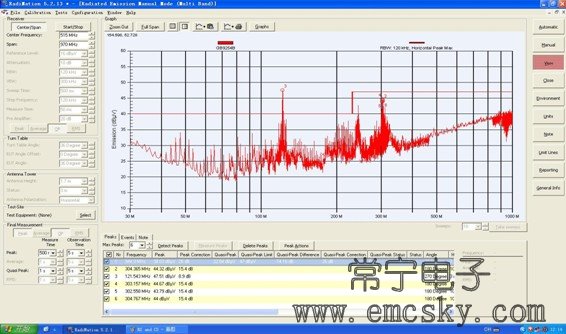

 RE和CE測試軟件：

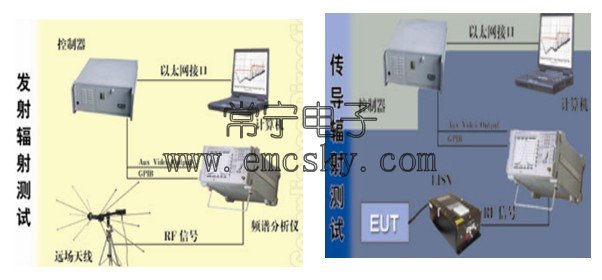

  傳導和輻射RF抗干擾2個測試的系統的系統配置圖：
 諧波及電壓波動和閃爍測量系統
諧波系統：
諧波測試的目的是測試EUT自身發出的諧波電流限值，并為其他設備發出的諧波留有適當的余地。
電壓閃爍系統：
該測試的目的是測試EUT電源端的電壓波動和閃爍是否符合法規限值。

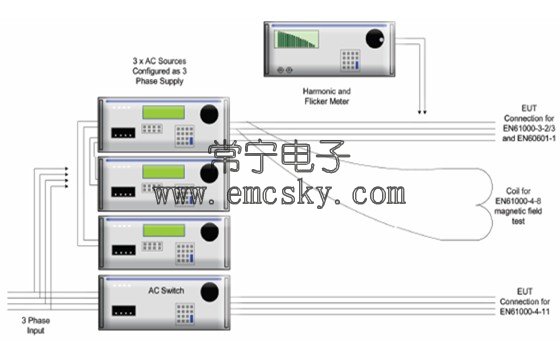

設備的基本功能配置圖：
 系統包括1個單相和一個3相的供電單元，它們是經過非常精制的設計完全可以產生純凈的3相電源。 因為在測試過程中需要一個純凈的供電，所以供電系統是必要的。如果沒有的話，很難辨別問題是出在EUT上還是功率電源上。對于閃爍測試供電設備具有可校準阻抗，確使正常的測試條件。
暫變與脈沖測量的三種測試：

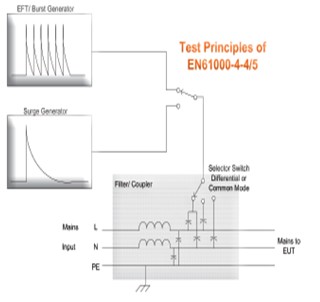

EN61000-4-4 電快速脈沖群（EFT）
測試目的：
這是一種耦合到電子設備的電源線、控制線和信號線上，由許多快速瞬變脈沖組成的脈沖群試驗。
試驗要素是瞬變的短上升時間、重復率和低能量。
該系統使用一個高壓發生器，將干擾信號注入到EUT的電源端，再以EUT的工作狀態來判斷EUT的受試端口在受到重復性快速瞬變干擾時功能的確定。
（對于信號線部分的測試，則是通過一個偶合鉗將測試信號注入到線纜上。）
 EN61000-4-5 浪涌（Surge）
測試目的：
測試被測物的電源線和內部連接線在經受來自開關切換及自然界雷擊后是否會影響到其各項功能的一種測試。
這個測試與EFT相比測試干擾信號之間間隔時間較長，但能量非常高，可以說這個測試就是模擬由高能量開關和雷電變過瞬間產生的強電。測試方法類似于EFT, 使用一個瞬態發生器，直接耦合到EUT供電電源上以確定被測物是否符合法規要求.
EN61000-4-11 跌落 （DIP）
測試目的：
電壓瞬時跌落、短時中斷是由電網、變電設施的故障或負荷突然出現大的變化所引起的。在某些情況下會出現兩次或更多次連續的跌落或中斷。電壓變化是由連接到電網的負荷連續變化引起的。此項測試模擬電壓的突變效應，以便建立一種評價電氣和電子設備在經受這種變化時的抗擾性通用準則。
該系統模擬此電壓的暫降和中斷狀態，以確定被測物是否符合法規要求。
EN61000-4-2 靜電釋放（ESD）
測試目的：

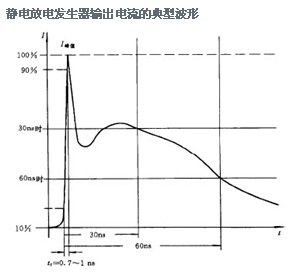

模擬被測物在遭受到靜電放電時性能是否會下降或失效，放電分為直接放電和間接放電兩類。對導電表面采用直接接觸放電的方式；對絕緣表面采用空氣放電方式。接觸放電為首選形式，只有在不能用接觸放電的地方(如表面涂有絕緣層，手機鍵盤縫隙等情況)才改用空氣放電。  |
