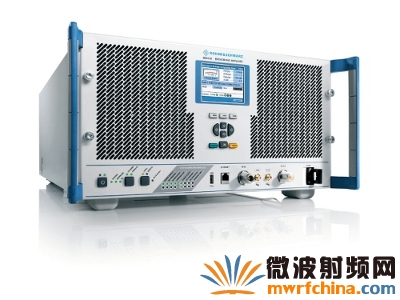

羅德與施瓦茨（Rohde & Schwarz）是測試、測量、廣播、射頻監測、無線定位和無線通信應用領域的領先方案解決商，其R&S®BBA 100系列是可靠的尖端功率放大器家族，包含多個功率放大器及多個頻率范圍。這些寬帶功率放大器適用于EMC環境、通信、研究及物理學的應用。

R&S®BBA 100有很多突出特性。它是市場上第一款模塊化射頻功率放大器系統。基本單元最多可以適應于不同功率和頻率的四種應用。可以通過應用擴展單元連接基本單元形成綜合系統，系統可被安裝到19寸的機架上。此模塊可以對R&S®BBA 100系列產品進行裁剪以使其在功率和頻率范圍內滿足特定的應用要求。此系統可在全頻率范圍9KHz-1GHz內提供500W的輸出功率。在研發此創新性產品時，研發人員必須解決多個具有挑戰性的射頻設計任務。

AWR的Microwave Office被用來研發R&S®BBA 100內的主要器件，包含兩個有重要作用的寬帶耦合器。其中一個耦合器用來將功率放大器系統的前向信號與反射信號的功率耦合出去。此數據用來測量目的，用來向功率放大器提供保護功能，也用來在圖形界面下顯示前向、反射信號和VSWR。 另一個耦合器用將相同頻率和輸出功率的功放模塊耦合來獲得高的射頻功率輸出并根據客戶和工程的需求使系統具有可擴展性。

在最終的產品線中的關鍵器件的設計中Microwave Office不可缺少。通過仿真獲得最初的耦合器尺寸，再通過仿真和分段仿真之間的迭代方法取得了最終的成功設計。仿真允許在設計的早期發現參數改變對性能的影響，并幫助優化耦合器的設計。另外，可以應用AWR的TestWaveTM，連接Microwave Office設計環境和矢量網絡分析儀。 此設置用來將矢量網絡分析儀中的S1P和S2P參數讀入到Microwave Office設計環境中，在設計流程中為測試和仿真提供了良好的對比，并節省了寶貴的設計時間。
