“在Microwave Office平臺上進行天線和射頻前端模塊的聯合設計，使我們的項目獲得了空前的成功”
--Juha Ellä and Prasadh Ramachandran，Principle Scientist - Senior Research Engineer，EPCOS 和 Pulse Electronics

工程背景

indie 是與運營商無關的硬件平臺，它的出現使得LTE 智能手機成為了可能。經由EPCOS（TDK集團公司）和Pulse Electronics公司聯合設計與優化，indie硬件平臺采用了EPCOS公司先進的多饋電射頻前端和Pulse Electronics 公司的尖端天線技術。indie是下一代移動網絡運營商聯盟一直在尋找的單一射頻平臺。

設計挑戰

設計一個與運營商無關的射頻硬件平臺用以為將來的LTE移動設備提供國際漫游和下行鏈路載波聚合技術。

解決方案

解決方案依賴于AWR的軟件，特別是Microwave Office®，用以設計3饋電端口的天線系統和射頻前端模塊的架構。依靠Microwave Office軟件進行研發直接消除了針對雙工器進行匹配的需要（在單一饋電架構中必需）從而使硬件平臺獨立于運營商之外。另外，3饋電構架還改善了至少2dB的系統性能，使得WLAN互通性更好，線性更好。

另外，Pulse公司不僅使用AWR軟件創建天線系統的電路仿真和匹配電路，也用其創建其通用文檔平臺。EPCOS公司應用Microwave Office對前端模塊進行的電路，如耦合器、開關、雙工器、濾波器進行電路仿真，還用其為非線性無源雙工進行建模。

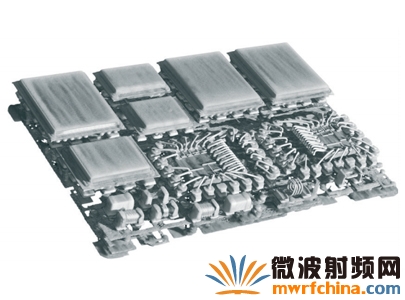

EPCOS公司的射頻前端模塊

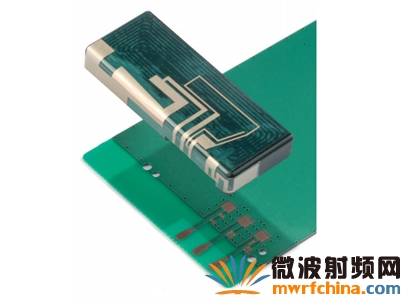

Pulse公司的3饋電端口的天線系統

Microwave Office 促成成功的關鍵特性

• 易于使用的工具
  ○ 比其他市面上存在的工具更加直觀，同樣其文檔也非常易于理解接
  ○ 易于應用一個單一的原理圖對天線和前端模塊中存在的大量載波聚合對進行仿真。
  ○ AWR的技術支持快速友好
• AWR電路仿真非常精確
  ○ 射頻前端模塊的性能與測試結果非常吻合
  ○ AWR的在線用戶自定義非線性模型非常靈活并易于實現。
  ○ 庫中元件的質量：模型與真實的測試結果非常吻合

AWR的Microwave Office使得準確預測天線系統和射頻前端模塊的性能成為了可能。在沒有詳細的電路仿真之前，設計和優化新的射頻硬件平臺是不可能的。應用AWR軟件設計的indie平臺比應用傳統方法設計的平臺更加先進。應用Microwave Office作為天線和射頻前端模塊的仿真中的核心軟件，直接使我們?cè)O(shè)計的第一款通用硬件平臺在市場上獲得了突破性的成功。
