“采用AWR的ACE技術，Multitest能夠在制造之前對PCB進行精確和高效的仿真，這使得我們的客戶對我們的硬件更有信心。”

設計挑戰

Multitest 的主要客戶是跨國半導體制造商，他們一貫堅持自身產品的最高質量標準。為了確保高質量，Multitest 按客戶需求為客戶提供高度創新的測試處理解決方案。由于對設計效率和準確性要求非常高，Multitest 使用 AWR 的Microwave Office®軟件的 ACE™ (自動電路提取)技術來仿真和優化它的 PCB 設計，使其更加的簡潔、精確和高效。

解決方案

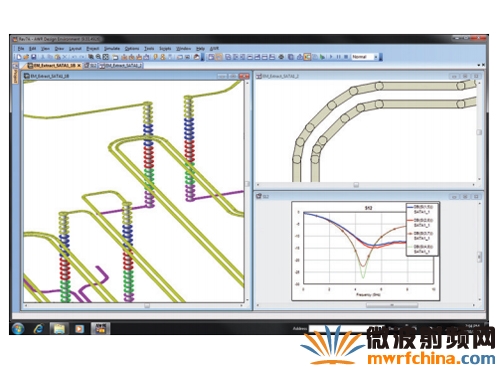

Microwave Office使我們能夠很容易的在三維電磁工具中針對多種不同 PCB 板材規范（不同的層數和厚度）預先創建庫。每一個這樣的庫中，過孔模型都鏈接到了一個由三維仿真器仿真過的 .s2p 文件。正確的進行過孔建模（通孔和反鉆）正是PCB 仿真準確的關鍵。我們可以在AWR 的Microwave Office軟件中體會到ACE技術的輕松，簡便和高效，同時通過Microwave Office提供過孔模型的用戶接口，ACE技術可以使我們在成功的進行任何板級仿真的同時保持正確的過孔模型。

采用ACE技術的AWR的Microwave Office革命性的將過去通常需要耗費數個小時的工作簡化的更加高效，顯著減少了設計時間。

為什么選擇 AWR?

我們選擇使用AWR軟件的原因：

1、友好的用戶界面使得軟件易于學習
2、PCB版圖的導入直接且可靠
3、精確且快速的ACE技術保證了快速的設計周期

由于上述原因及其他因素，結合AWR 的 Microwave Office 特有的 ACE 技術促成了Multitest 的高性能 PCB 測試板的設計。就個人而言，我已經看到通過采用此種技術，部分設計節省了50%以上的仿真時間（包括設置步驟)。
