RSA306——它不是傳統的虛擬頻譜分析儀
在和客戶的接觸中，通常客戶的第一感覺會認為RSA306是一臺PC控制的頻譜儀，也就是傳統的虛擬頻譜儀。市場上已有較多的此類儀器。但看過樣機后,就會感覺這和傳統的虛擬頻譜儀完全不同。
傳統的虛擬頻譜儀或PC控制的頻譜儀往往和臺式頻譜分析儀有很大差別，有的是利用現成的射頻接收模塊，頻率范圍較窄，比如在無線通訊的3GHz范圍，頻寬只在600MHz.有的頻率范圍和臺式頻譜分析儀差不多，但動態范圍很小。傳統的虛擬頻譜儀或PC控制的頻譜儀所的頻譜有些是利用軟件定義無線電(SDR)方式實現，有些是采集少量數據用FFT算法實現。

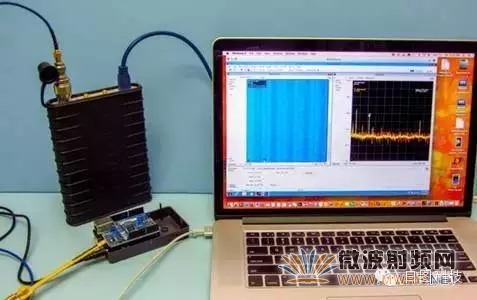

RSA306是泰克在RSA5000實時頻譜分析儀系列，MDO混合域示波器的基礎上開發的一款全新概念的 USB實時頻譜分析儀，為提高性價比，利用現時PC據有的USB3.0快速數據傳遞能力，現時PC據有的強大的處理器，由PC作為控制和顯示。

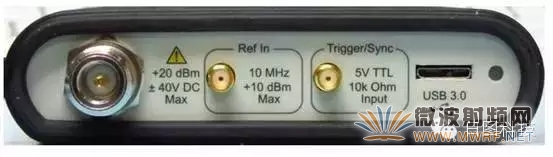

RSA306和臺式頻譜分析儀的硬件指標是一致的：頻率范圍9 kHz - 6.2 GHz, 測量范圍+20dBm ~ -160dBm, 最佳的平均噪聲電平(DANL)可達-163dBm/Hz.結合SignalVu-PC軟件，實時IF帶寬40MHz.RSA306實時頻譜分析儀也配置10MHz的參考信號SMA輸入以及觸發/同步 SMA輸入。
標配的SignalVu-PC 提供全面的和臺式頻譜分析儀一致的頻譜分析功能，如測量，標記，矢量分析，瀑布圖等等。選件則提供調制分析，脈沖測量，WLAN分析等等。
更多RSA306的介紹和分析，請聯系深圳日圖：400-616-5217。
