作為時分系統，TDD-LTE目前面臨著十分嚴峻的優化工作問題—“干擾排查”。由于TDD-LTE目前網絡帶寬配置一般為20M、15M，并且上下行信號在同一頻域上，干擾相對LTE網絡來說，將被“淹沒”。一般使用干擾排查的手段步驟如下：

1、通過后臺觀察上行時隙底噪，篩選底噪有異常的小區。
2、關閉問題小區周邊一到兩圈站點。
3、使用頻譜儀（或掃頻儀）+定向天線進行干擾源定位。

這種方法由于缺乏有效的測試工具，導致干擾排查過程中需要關閉周邊基站，商用網絡中用戶一般對網絡要求比較高，關閉基站的方法將會引起大量用戶投訴。

如何不閉站進行TDD-LTE“干擾排查”？

眾所周知，TDD-LTE上下行在頻域上是一致的，在時域及碼域上是分開的，當測試設備將測試粒度精確到RE級別，就能夠在時隙上將TDD-LTE系統上下行分開。基站側在上行時隙不發射功率，用戶在上行時隙也只是通過調度方式有規律使用，所以說，相對比下行，LTE的上行時隙更“干凈”。測試上行時隙干擾，無需關閉基站，就能排查TDD-LTE干擾問題。

創遠解決方案

掃頻儀突破性研發上行時隙干擾測試功能+定向天線（建議增益15dBi以上，方向性較強天線）

技術特點

TDD時分頻率范圍	2MHZ-3GHZ
FDD頻譜范圍	2MHZ-3GHZ
電池續航能力	4.5小時以上

	創遠掃頻儀	頻譜儀
上行頻譜測量	支持	無法識別測量
特殊子幀頻譜測量	支持	無法識別測量
下行信號頻譜測量	支持	支持

創遠掃頻儀利用上行時隙干擾測試功能能輕松分離TDD-LTE系統上下行，無需閉站定位干擾信號，對周邊用戶0影響。頻譜儀則無法定量分離上下行，需要關閉周邊基站，消除基站下行信號影響后才能測量追蹤干擾信號

成功案例

8月份，太原移動發現長風東街2小區存在持續上行時隙干擾，在60RB之后有-100dBm左右的干擾強度。基站側反向頻譜如圖1所示，利用頻譜儀進行干擾排查，由于干擾信號被有用信號淹沒，經過多次排查無法排查到干擾源。

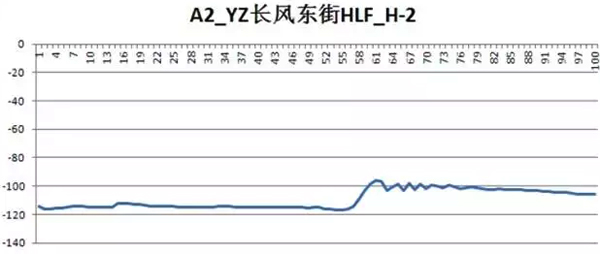

圖1：基站側反向頻譜

8月11日利用創遠掃頻儀上行時隙干擾排查功能對該小區進行干擾排查。測試準備如下：

1、確定太原移動長風東街2小區上下行時隙配置以及特殊時隙配置。

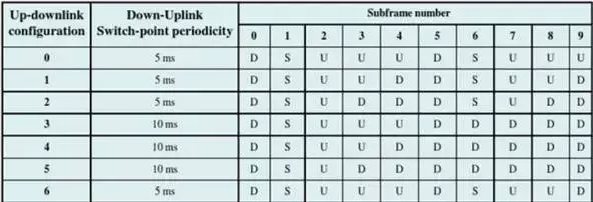

長風東街2小區屬于F頻段小區，上下行時隙配置為2，即1：3，如圖2所示。特殊子幀配置為10:2:2，即7。

意味著需要選取2號子幀作為上行時隙干擾測試位置，需要選擇單位偏移量配置為4或5（將0-9號子幀分為0-19偏移量，2號子幀偏移量為4或者5）。整個測試RB\RE測量的配置確定如圖3：

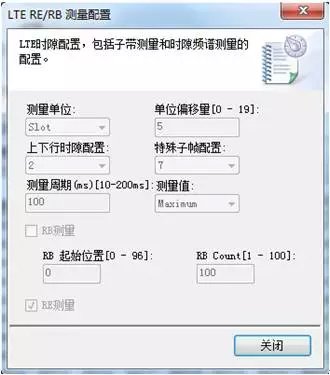

圖3：創遠RB\RE測量配置

2、通過站表查詢或者通過定點掃頻測試確定長風東街2小區頻點及PCI，用以上行時隙干擾測試時鎖定小區。本次鎖定長風東街2小區頻點：38400，PCI:91，勾選時隙測量。

通過有源定向天線對天面360度方向一一進行定向干擾查找，無干擾時7個符號測試波形如圖4所示：

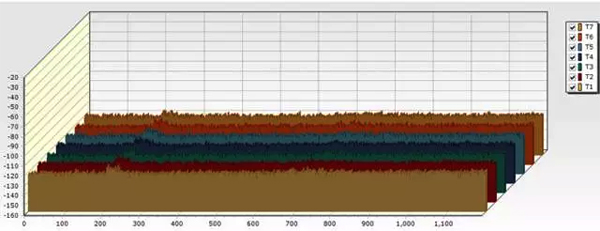

圖4：無干擾上行時隙頻譜

當測試角度達到長風東街2小區旁瓣方向時出現干擾波形，如圖5：

圖5：長風東街2小區旁瓣方向干擾

當測試角度達到長風東街2小區正打方向（110度）時出現干擾波形，信號強度與波形特征與基站反向波形基本一致，如圖6：

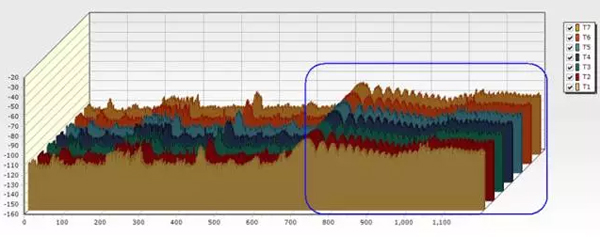

圖6：長風東街2小區正打方向（110度）干擾波形

逐步偏離后干擾減小，由此確定長風東街2小區正打方向（110度）存在干擾。

我們從掃頻儀頻譜分析模式上看到（圖7），干擾不僅僅存在LTE 60RB以后，還延伸到了1904.5MHZ左右。

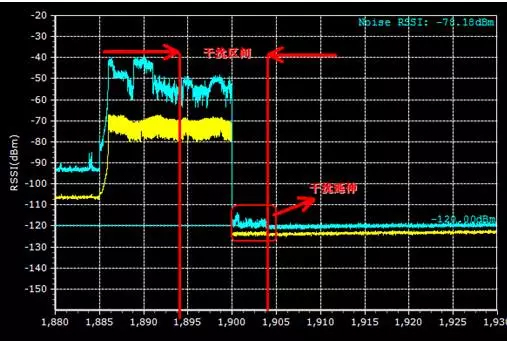

圖7：頻譜分析確定頻域干擾延伸

使用多點干擾定位測試，確定在長風東街2小區正打方向（110度）100米處存在兩個微波狀天線（圖8）：

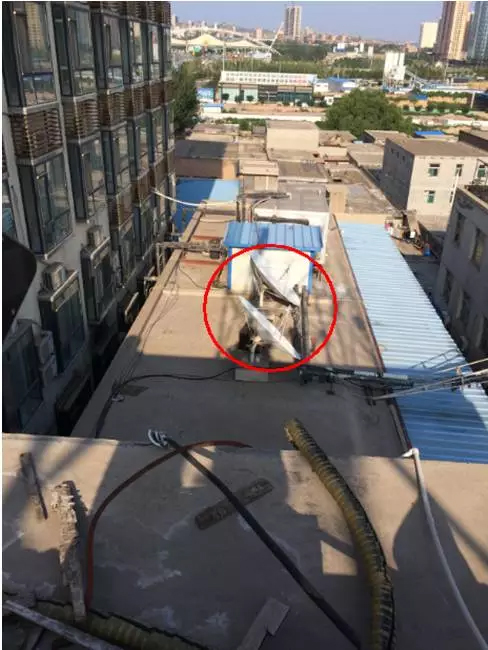

圖8：微波干擾源

此兩天線技術參數如下（圖9）：

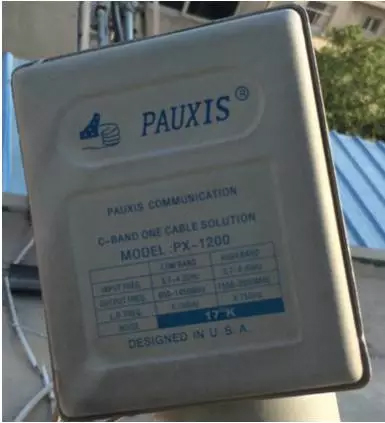

圖9：干擾源天線技術參數

工作頻段950-1450MHZ、1550-2050MHZ，正好占用了中國移動TDD-LTE F頻段（1880-1920MHZ），至此，干擾源得到準確定位，前后歷時3小時。

在杭州以及石家莊，都有利用掃頻儀上行時隙干擾測試發現TDD-LTE系統頑固外部干擾的案例。石家莊移動利用GP不攜帶業務及控制信息的特點，針對特殊子幀中的GP進行測量，測試波形如圖10所示：

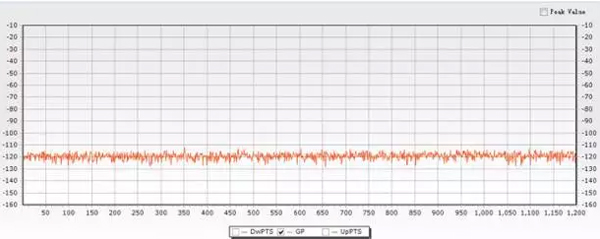

圖10：石家莊GP測量

滾降型波形表明存在GSM1800雜散干擾，同時，閉解同站址GSM1800小區，干擾得到消除，如圖11。

圖11：閉解GSM1800干擾消除

結論

利用掃頻儀對上行時隙進干擾測試，結合上行時隙的業務使用特性，能夠在不閉站操作的同時精準定位干擾源，提高定位干擾的效率，解決網優頑固干擾問題。

作者：黃澤勉，創遠儀器
