隨著人們對數據速率要求越來越高，直接導致無線通信系統帶寬的需求也在逐步增加，也同時推動了通信技術的進一步可持續性發展。2G、3G、4G技術的相繼推出，使移動業務由單一形態逐漸過渡到可同時支持語音、數據和視頻等多種業務并舉的盛況。目前，隨著4G市場的蓬勃發展，中國移動、電信、聯通都已經獲得了4G的牌照，獲得的頻段如下表：

表1：各運營商4G牌照頻段分布

從上表可以看出，4G的頻率范圍大約覆蓋了從1700～2700MHz的頻率，約1GHz的頻率跨度。這對采用傳統方案的宏基站/小基站生產廠商，特別是研發人員，提出了嚴峻的挑戰，主要是在研發的難度、周期、器件的可移植性，產品的尺寸、可維修性，材料備貨、庫存等等各方面。

針對這類問題，國際著名半導體廠商Infineon科技重磅推出新一代LDMOS功率放大器產品：PTFC270101。其具有的寬頻特性，可覆蓋900-2700MHz的頻率范圍，以及良好的電特性，可以很好的解決此問題，是宏基站功放模塊的第一級放大器以及小基站功放模塊的末級放大器的不二選 擇，特別是具有三載波要求的小基站產品。目前世強已經代理了該款產品。

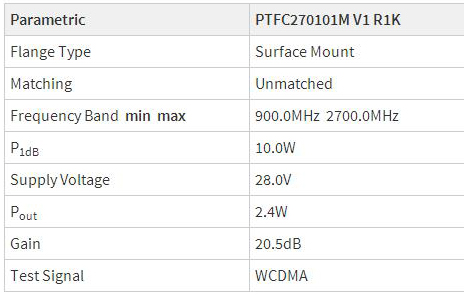

LDMOS功率放大器PTFC270101的基本特性如下：

其采用塑封封裝，封裝代碼為PG-SON-10，封裝形式及尺寸如下：

圖1：PTFC270101封裝形式及尺寸圖

在 測試環境為VDD = 28 V, IDQ = 120 mA, POUT = 1.3 W（平均功率）, ƒ1 = 2650 MHz, ƒ2 = 2690 MHz，測試信號為3GPP WCDMA signal, 雙載波，信道帶寬為3.84 MHz，8 dB PAR @ 0.01% CCDF的情況下：

其增益和效率特性如下：

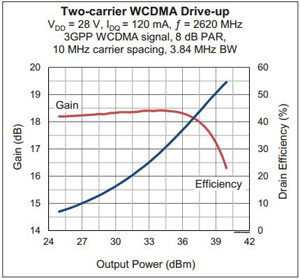

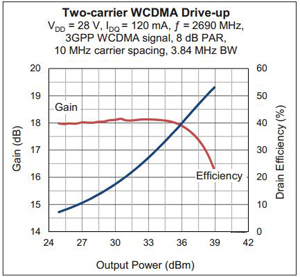

圖2：PTFC270101增益和效率特性

其線性特性如下：

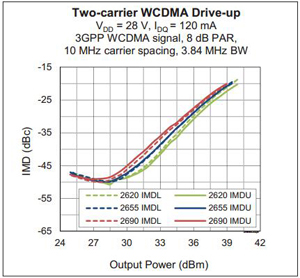

圖3：PTFC270101線性特性

如上所述，世強提供該方案的參考設計以及DEMO板，獲取更多方案及產品信息可聯系世強。
