工作原理

寬帶放大器饋電電路，高頻受寄生電容參數影響，性能急劇下降，所以饋電需要采用BiasTee。

BiasTee由超寬帶、接近理想化、沒有諧振點的高頻電感和電容組成。

隔直電容：隔直流，防止直流電壓泄露到后續電路或測試儀器；

高頻電感：隔離交流信息，防止高頻信號泄露到供電系統。

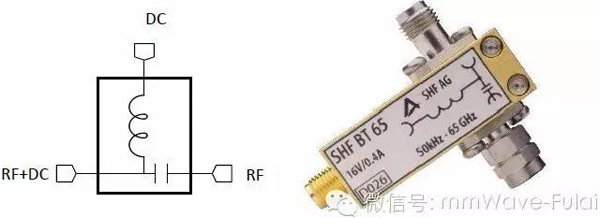

三個端口：

應用場合

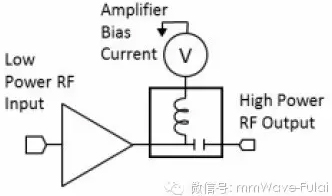

A）寬帶放大器

有的寬帶放大器，內部沒有隔直電容，且輸出端需要供電，需要偏置器（比如HMC460LC5就需要偏置器）。

有些放大器內部集成隔電容，就不需要額外的偏置器（比如HMC462LP5不需要偏置器）。

B）光纖通信，激光器驅動

激光二極管所需驅動電流，通過偏置器DC端注入；

通信數據通過RF端注入。

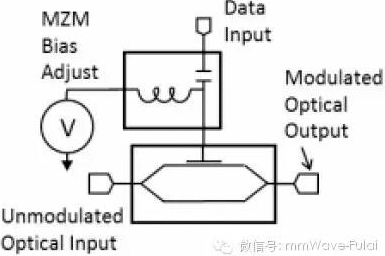

C) 光調制器驅動

D)其他測試測量等

常用型號：

上海馥萊電子供應各種偏置器。SMT產品最高頻率34GHz，同軸產品最高110GHz。

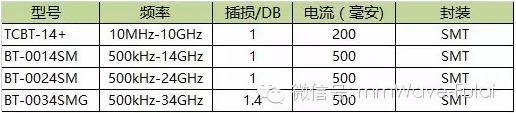

1. SMT偏置器，頻率最高到34GHz

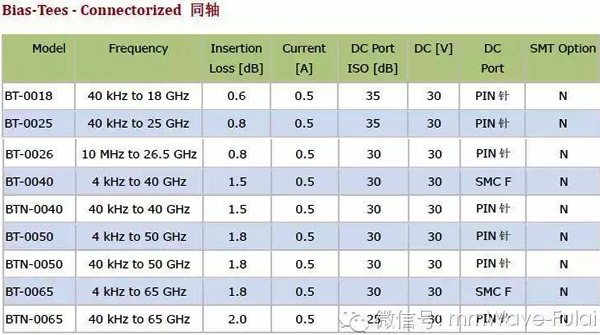

2. 同軸偏置器，頻率最高到110GHz

· 一般產品電流500mA，DC端有PIN針和同軸選擇；

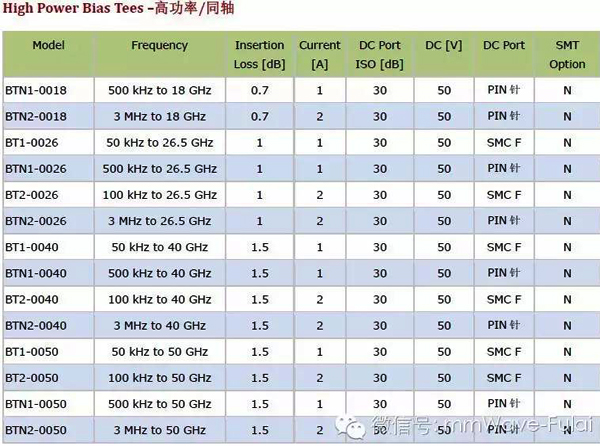

· 高功率產品，電流1A, 2A；

· 高頻率，18/26/40/50/65/110GHz
