“計量” 這一術語在中國成為專業術語是在1953年開始使用，以取代使用古遠的“度量衡”。根據國際計量局(BIPM)、國際電工委員會(IEC)、國際標準化組織(ISO)、國際法制計量組織(OIML)聯合制定的《國際通用計量學基本名詞》中定義計量學(Metrology)為有關測量的科學，是保證測量實現單位統一和量值準確可靠的一門科學。

無線電計量作為計量學的一個重要的領域在過去得到了迅猛發展，無線電計量測試已被公認為與各行業密切相關的學科，正受到越來越多的關注。特別是微波和毫米波測量、實時在線測量、現場測量、綜合參數測量、各種數字調制、復雜調制計量測試已成為現代計量測試的新課題。

針對無線電領域的各種計量測試需求，羅德與施瓦茨公司提供相應全面的計量與測試解決方案，覆蓋網絡分析儀與功率計、微波信號源、矢量信號源、頻譜分析儀、相位噪聲分析儀、元器件計量測試、EMC測試和天線測試等方面，完善的計量與測試解決方案包含了眾多先進的計量與測試產品，例如：高達500GHz的高精度矢量網絡分析儀，一鍵式測量脈沖相位噪聲和剩余相位噪聲的相位噪聲分析儀，調制帶寬達2 GHz的矢量信號源和單臺頻率到85 GHz的頻譜分析儀，采用智能傳感器技術的功率計等。

我們將陸續推出一系列無線電計量解決方案，本次向您介紹的是寬帶同軸小功率計量測試解決方案。

計量標準

裝置介紹： 標準裝置包括寬帶同軸微量熱計標準，信號源、功率計等組成

主要用途： 標準裝置可以對各種功率計(包括功率敏感器和指示器)等檢定/校

技術指標：

· 頻率范圍：10 MHz ~ 26.5 GHz
· 功率：1 mW ~ 10 mW
· N型(10 MHz ~ 18 GHz) U: 1% (k=2)
· 3.5 mm型(50 MHz ~ 26.5 GHz) U: 1% ~1.8% (k=2)

規范代號：GJB/J3598－1999小功率座檢定規程

R&S方案

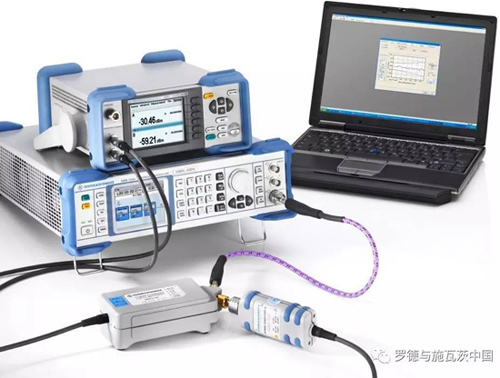

典型儀器：R&S NRPC功率計檢定/校準系統

指標：

· 頻率范圍：DC ~ 18 GHz/33 GHz/40 GHz/50 GHz
· 功率范圍：10 mW ~ 100 mW
· 端口駐波Γeq：VSWR<1.35，DC ~ 18 GHz
端口駐波Γeq：VSWR<1.50，18 GHz ~ 33 GHz
· 端口駐波Γeq：VSWR<1.65，33 GHz ~ 50 GHz
· 線性度：+23 ?C ±3.3 ?C，0.1 % (0.004 dB) –20 dBm ~ +10 dBm

主要特點：

· 超寬頻率范圍：DC ~ 18 GHz/33 GHz/40 GHz/50 GHz
· 可以在高達50 GHz工作頻率下具有優異的線性度
· 便捷性：可通過程序控制自動完成功率計的校準，最大限度減少人為干擾
· 非常快的響應時間：在很短時間內高準確度的輸出
· 可溯源：功率標準溯源到德國PTB
· 高準確度: 內置功分器最大限度減小失配影響

R&S方案

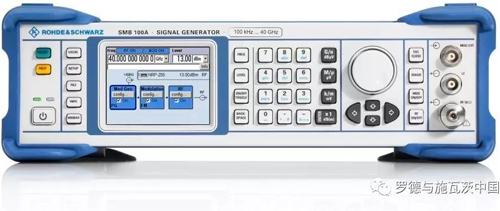

典型儀器：R&S SMB100A高性能微波信號源

指標：

· 頻率范圍：100 kHz ~ 20 GHz/40 GHz
· SSB 相噪：-122 dBc (1 GHz；@ 20 kHz；1 Hz BW)
· 輸出電平：+ 20 dBm ~ -145 dBm (typ.)
· 駐波比：VSWR<1.6，1 MHz ~ 20 GHz
· 駐波比：VSWR<1.8，20 GHz ~ 40 GHz
· 諧波：>60 dBc，頻率>20 GHz
· 寬帶噪聲：< -132 dBc，20 GHz ~ 40 GHz

主要特點：

· 精確的輸出電平，優異的輸出電平重復性
· 高的信號質量：SSB -122 dBc (1 GHz；@ 20 kHz；1 Hz BW)
· 高功率輸出：輸出功率+ 25 dBm@ 20 GHz (typ.)
· 數字頻率和功率電平掃描，方便壓縮特性測試
· 多種調制方式：支持AM/LOG AM/FM/PhiM/脈沖/

羅德與施瓦茨的計量測試解決方案廣泛的應用于無線電領域，在尖端產品研發、生產和運行維護等方面均起到舉足輕重的作用。在與無線電計量測試領域的廣泛合作中，羅德與施瓦茨公司滿足用戶高要求的解決方案以及先進的研究成果已為眾多無線電計量測試計劃中不可或缺的部分。
