中電科儀器儀表公司推出的AV3672矢量網絡分析儀是一款性能卓越的微波毫米波測試儀器。它提供頻響、單端口、全雙端口、電子等多種校準方式，除具備傳統的線性S參數測試功能外，還可以進行信號完整性、混頻器/變頻器、有源交調失真和諧波失真、增益壓縮二維掃描以及脈沖網絡S參數的多功能綜合參數的測量分析，無愧于微波毫米波測試“萬用表”的稱號。

本文重點介紹該款產品的系列功能選件-矢量混頻/變頻器件測量應用軟件的相關操作。

矢量混頻/變頻器件測試軟件是AV3672系列矢量網絡分析儀測試功能選件之一，集變頻器件的變頻損耗或增益、端口輸入/輸出功率（正向及反向）、駐波、相位及群時延等參數測量于一體的測試軟件。其主要特點包括：

1、測量過程需使用一個參考混頻器進行表征。
2、測試參數全面，相比于標量混頻器測試增加了相位及群時延等參數的測試功能。
3、充分利用內置雙激勵源配置，一個用于提供射頻測量激勵信號，另一個則被用于提供本振信號，無需額外信號源提供本振信號，節約了測試成本，同時，避免了不同儀器之間的同步配置。

對測量硬件的要求：

1、此功能選件只能在AV3672（A/B/C/D/E）平臺上實現，內部配有雙激勵源。
2、需要機械校準件或者電子校準件一套。

此操作指南實際所用硬件：

1、四端口AV3672D（舉例說明）一臺。
2、85052D機械校準件一套。
3、標準參考混頻器一個。
4、六根測試電纜。
A.一根電纜一端為2.4 mm female（陰頭），與AV3672D端口1連接；另一端為2.4 mm female（陰頭），與被測件射頻端口或功率計探頭連接。
B.一根電纜一端為2.4 mm female（陰頭），與AV3672D端口3/4連接；另一端為2.4 mm male（陽頭），與被測件本振端口連接。
C.一根電纜一端為2.4 mm female（陰頭），與AV3672D端口2連接；另一端為2.4 mm male（陽頭），與被測件中頻輸出連接。
D.一根電纜一端為2.4 mm female（陰頭），與AV3672D端口4/3連接；另一端為2.4 mm male（陽頭），與參考混頻器本振端口連接。
E.一根電纜一端為2.4 mm male（陽頭），與AV3672D端口1跳線參考R輸出連接，另一端為2.4 mm female（陰頭），與參考混頻器射頻口連接。
F.一根電纜一端為2.4 mm male（陽頭），與AV3672D端口1跳線參考R輸入連接，另一端為2.4 mm male（陽頭），與參考混頻器中頻口連接。
5、將四根電纜陰頭分別與AV3672D的端口1、端口2、端口3及端口4相連，測量過程中確保電纜與端口連接保持最初狀態，勿斷開連接。
6、被測混頻器為標準測試混頻器，射頻端口為2.4mm陽頭，本振為2.4mm陰頭，中頻輸出為2.4mm陰頭。

參數設置步驟：

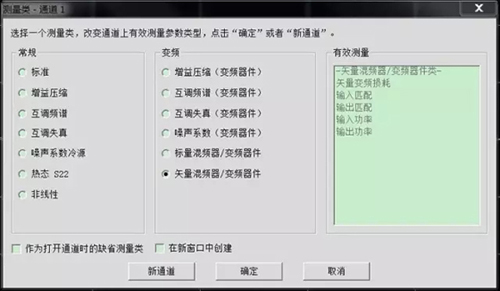

打開AV3672D主機，預熱30分鐘，按儀表前面板【測量】，在儀器顯示屏幕右側出現的選項中點擊【測量類】，彈出下圖所示對話框：

選擇矢量混頻器/變頻器件，此時會彈出是否新建測試通道提示菜單，如果愿意覆蓋當前測試通道，則選擇確定。

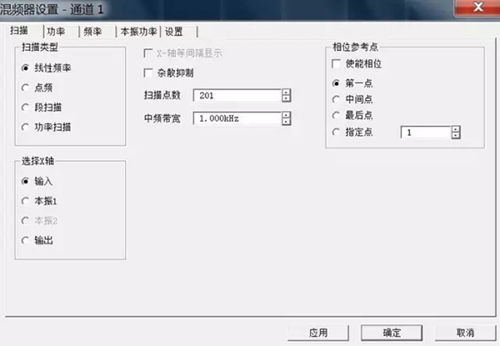

點擊按鍵區【功率】，此時屏幕右側會彈出設置選項，點擊【混頻器設置】，彈出下圖所示設置對話框：

在掃描類型欄中選擇測量掃描方式，默認為線性頻率；
在選擇X軸中選擇測量曲線橫軸顯示參數，設置為輸入；
掃描點數設置默認為201，中頻帶寬設置默認為1.0KHz。其中，勾選雜散抑制復選框，則主機開啟雜散信號抑制功能，X-軸等間隔顯示只應用與段掃描方式下；
在相位參考點欄下可以選擇使能相位，并選擇作為參考點的基準點。

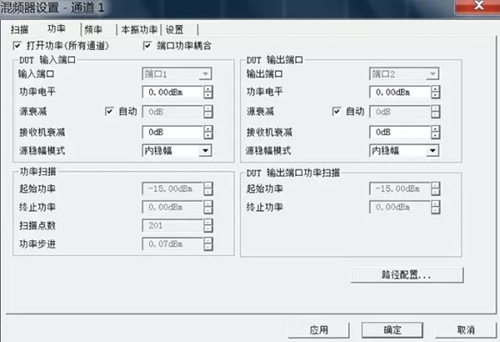

點擊【功率】彈出如下參數設置對話框：

可以通過復選框打開通道（所有通道）功能控制所有通道射頻功率開關；
勾選端口功率耦合可使端口輸入和輸出功率相互關聯，否則相互獨立；
DUT輸入/輸出端口可為DUT輸入和輸出配置測試端口，矢量混頻器測量模式條件下，需要在1端口連接參考混頻器，因此，DUT的輸入端只能連接測試儀器的1端口；
通過功率電平設置DUT輸入和輸出端口的電平為0dBm，同時，可以通過源衰減復選框打開自動衰減控制，也可以手動輸入衰減值，在連續掃描模式下需要所有端口必須具有相同的衰減值，接收機衰減可設置接收機衰減值，源穩幅可以選擇內穩幅、開環（僅用在寬脈沖測量模式）及接收機三種模式；
功率掃描模式下，可通過起始功率和終止功率設置輸入和輸出端口掃描的起始和終止功率，以及掃描點數和功率步進值；

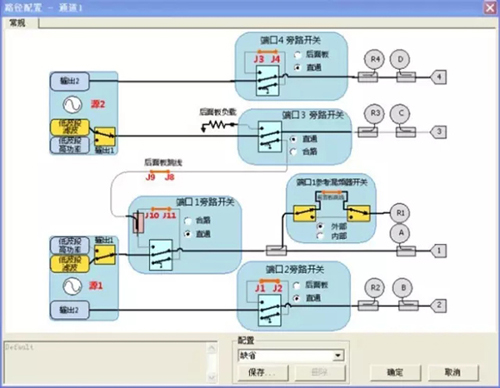

點擊路徑配置選項，則彈出如下路徑配置對話框：

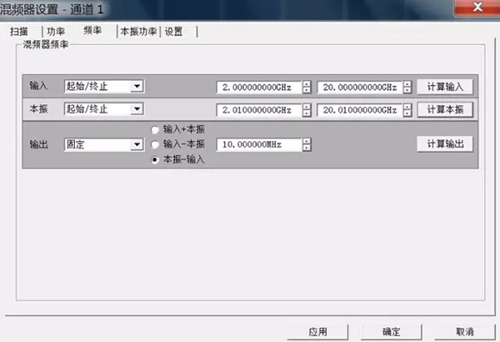

點擊【頻率】彈出如下參數設置對話框：

頻率設置方式分為三種類型：起始/終止、中心/跨度及固定模式，可以在上述對話框中為輸入輸出及本振源選擇頻率設置方式及頻率范圍。

輸入+本振：選擇后將按照輸出=輸入+本振的關系進行計算；
輸入-本振：選擇后將按照輸出=輸入-本振的關系進行計算；
本振-輸入：選擇后將按照輸出=本振-輸入的關系進行計算。

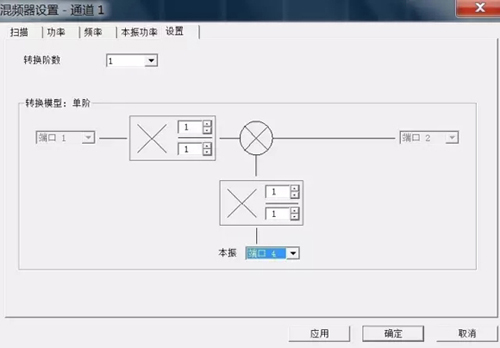

點擊【設置】彈出如下圖所示對話框：

點擊轉換階數下拉菜單可以選擇轉換階數，默認為1。若選擇2階，將進行2次混頻轉換，相應轉換模型為2階模型。

在模型對話框中設置混頻器的輸入端口、輸入端口和本振端口，本振端口默認為未控狀態，此時可以使用一個外部源提供一個固定本振，否則，則使用內部端口3或端口4作為本振信號。

分數乘法器 （分子/分母）的組合構成一個小數值，并和輸入和輸出的頻率進行相乘，默認值為1，可調范圍為1~10，當改變乘法上的系數后，頻率設置中的輸出頻率范圍隨之改變，使用分數乘法器可以將接收機頻率調諧到混頻器的諧波上。

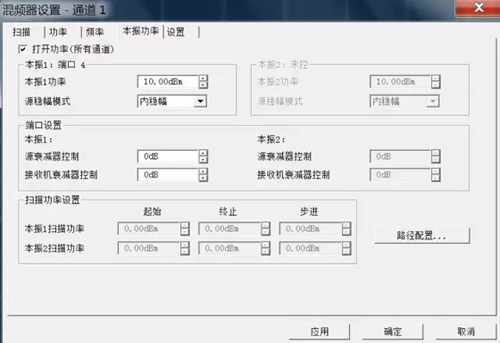

點擊【本振功率】彈出如下圖所示對話框：

通過打開功率（所有通道）復選框可以開啟和關閉矢量網絡分析儀內部源；
在本振1及本振2區域中可以設置本振功率及源穩幅模式，本振默認為未控模式，設置對話框中設置好本振1及2的端口后，在此將顯示對應的端口；
端口設置包括源衰減器控制和接收機衰減器控制選項，以此設置本振和接收機的衰減值；
掃描功率設置默認為灰色，當掃描模式為功率掃描時，啟動掃描功率設置。

矢量混頻器校準步驟：

點擊按鍵區【校準】，【校準向導】，會彈出如下校準對話框：

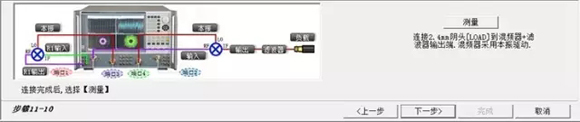

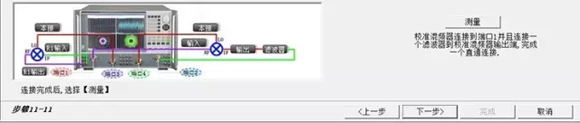

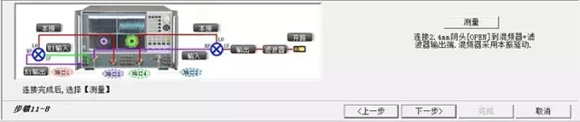

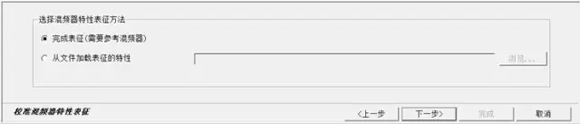

首先顯示的為混頻器表征設置向導，如果之前已經完成表征，則需要點擊從文件加載表征的特性，然后在存儲目錄中找到相應表征文件即可；否則點擊完成表征（需要參考混頻器）后續進行表征測試。點擊下一步，彈出如下窗口：

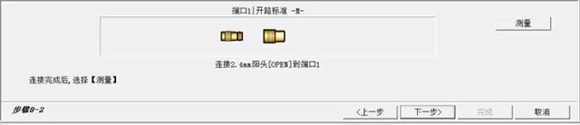

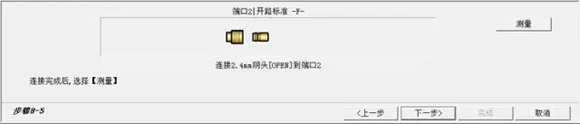

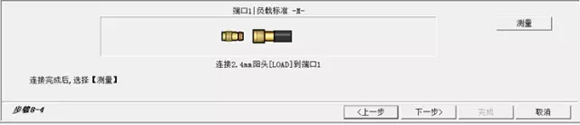

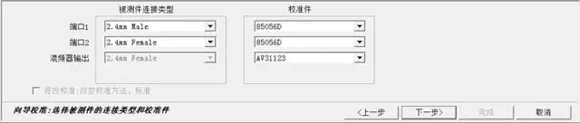

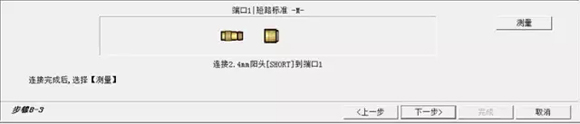

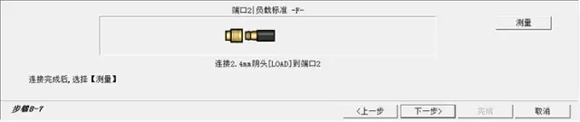

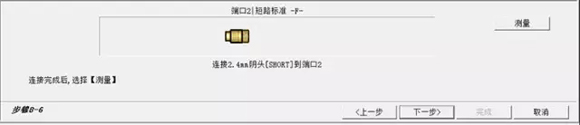

選擇被測件端口類型及校準件類型，設置完畢后點擊下一步，彈出如下窗口：

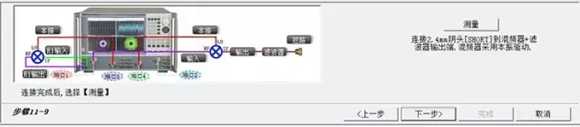

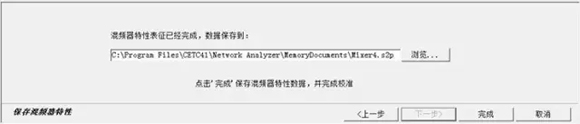

以上校準過程完成后校準文件會自動保存在默認路徑，以后再用的可以直接從校準文件中調用，至此，矢量混頻器校準工作全部完成，將被測件連接到相應測試端口即可。
