2020年東京奧運會將亮相300GHz的超高速通訊系統。而下個月RPG公司將在8th ESA Workshop on Millimetre-Wave Technology and Applications會議上展示670GHz宇航級太赫茲輻射計（MetOp-SG ICI）的性能測試結果。兩年前發射的STO2望遠鏡核心載荷包括了SRON (荷蘭宇航局)和荷蘭Delft大學提供的1.4/1.9/4.7THz（噪聲溫度815K）輻射計。

不難看出太赫茲接收機是太赫茲雷達、通信技術的核心子系統。如何提供高性能太赫茲接收機是當下炙手可熱的主題。從肖特基二極管、約瑟夫結、SIS、HEB、RTD科學家正在嘗試的接收機技術路線辦法不下十種。而接收機噪聲溫度是表征太赫茲接收機的重要指標，通俗的說就是太赫茲接收機可以探測的最小功率。

目前市場上僅有140GHz以下的接收機噪聲溫度測試方案，更高頻率接收機、低噪放模塊、混頻器等噪聲溫度測試目前在測試測量領域仍是一片空白。

究其核心原因是缺少太赫茲定標黑體。太赫茲定標黑體可以有不同的結構，平板型、鍥型以及空腔型等等不一而同，但是他們都面臨著相同的挑戰：

1．  傳統紅外定標黑體在3THz頻率附近輻射功率直線下降，到300GHz輻射功率基本喪失殆盡 ，所以紅外黑體無法延伸到太赫茲頻段
2．  在太赫茲頻段大面積黑體能夠保持高能量均勻輻射
3．  在太赫茲頻段大面積黑體能保持溫度一致性（金字塔結構或尖劈型黑體在塔尖的溫度往往更低）
4．  黑體保持低漫反射系數并覆蓋較大帶寬（<-35dB）
5．  黑體保持超低反向散射系數并覆蓋較大帶寬（<-40dB）
6．  實現大范圍溫度精確可控可調（低溫面臨結露結霜難題，高溫面臨材料穩定性難題）

針對這些挑戰，科學家們依托多項太赫茲相關項目開發出了多種太赫茲黑體。以下目前太赫茲部分典型黑體信息統計：

相關項目	ALMA	MetOp-SG MWI	MetOp-SG ICI	FY-3
廠家	歐洲南方天文臺	盧瑟福	Thomas Keating Ltd	俄羅斯物理研究院
國家	歐洲	英國	英國	俄羅斯
材料	多種吸波材料混合物CR110, CR114 (環氧樹脂), CRS117 (有機硅)	鋁基底+吸波涂層（環氧樹脂鐵粒子）	吸波涂層環氧樹脂羰基鐵粉	單晶硅
形狀	錐筒	金字塔陣列	錐筒	錐筒
使用場景	地面	地面	星載	星載
工作頻率	31-950GHz	14-229GHz	180-670GHz	87-190GHz
工作溫度	20°C-90°C	-190°C-80°C	-40°C-30°C	NA
有效口徑	200mm	>1000mm	150mmx100mm	NA
S11	-60dB	NA	-50dB	NA
Emissivity	NA	0.99995	NA	0.9999
定標精度	±0.3K	±0.1 K	NA	NA
優點	電性能/熱性能優異	電性能優異 體積緊湊	電性能/熱性能優異	電性能/熱性能優異
缺點	體積大	熱性能較差	體積大	體積大

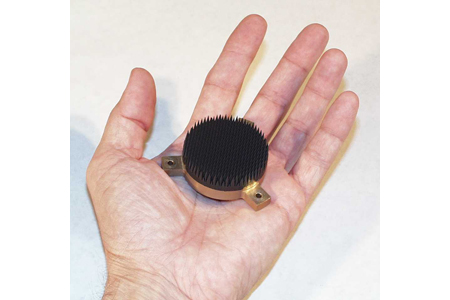

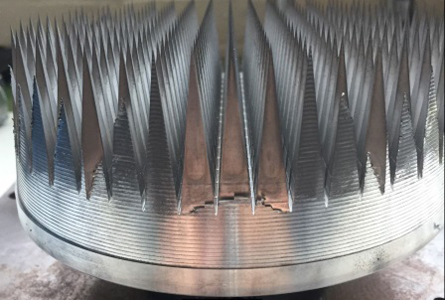

圖一.MetOp-SG MWS/MWI地面校準黑體（圖片來自盧瑟福實驗室）

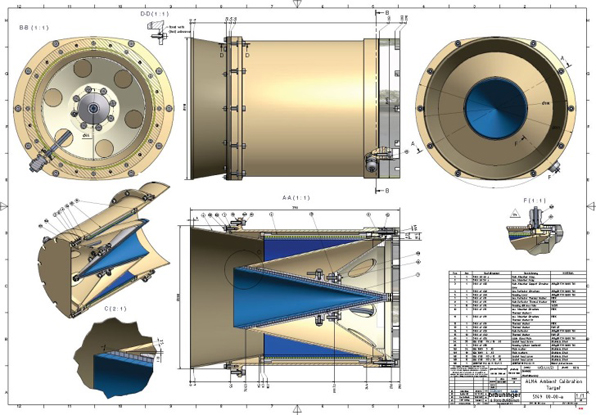

圖二.ALMA望遠鏡校準黑體（圖片來自英國TK公司）

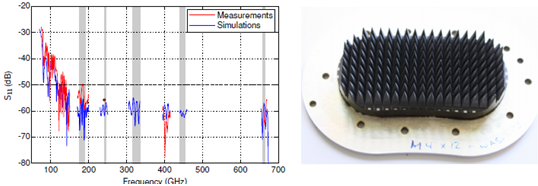

圖三. MetOp-SG ICI 星載校準黑體和S11測試指標（熱源，圖片來自英國TK公司）
