毫米波有可用頻帶寬、信息容量大、保密性好和體積小等優點，在通信、電子對抗、雷達和探測等領域有廣泛應用。特別是V波段(50-75GHz)、E波段（60-90GHz）和W波段（75-110GHz），近些年在通信上更是受到廣泛關注。

Gotmic是一家專注于40-170GHz毫米波芯片設計的Fabless公司，致力于提供商業化的毫米波產品。早在2008年就發布了業界第一款商用的60GHz毫米波多功能芯片，現在產品包括：多功能芯片、低噪聲放大器、功率放大器、混頻器、倍頻器和檢波器等。

1.   產品優勢：

1.1   專業的建模團隊

Gotmic有自己的建模團隊，由IItcho Angelov領銜（很多文章都可以看到這位建模大牛，Key Sight ADS軟件里的Angelove模型更是以他的名字命名）。精確的模型，為產品性能提供了可靠保證。

1.2   堅持商業化方向

從成立之初，Gotmic就定位在大批量生產的商業化領域，作為一家Fabless工藝，代工廠也是選擇商業化的成熟工藝線，保證所有產品都可以批量供貨。Gomtic所有產品對中國都不禁運，可通過正常渠道大批量出貨。

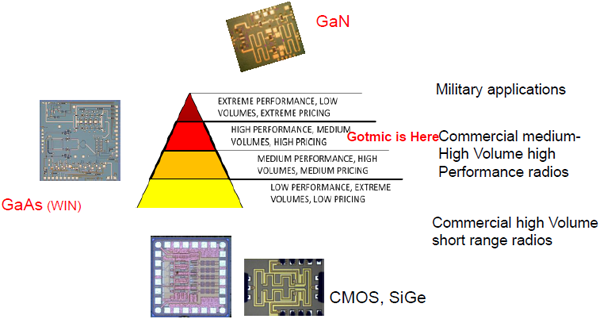

圖1：商業化的市場定位

2.   最新功放產品：

毫米波功率放大器主要工藝有GaA，GaN和InP。Gotmic目前功率放大器都是采用成熟的GaAs工藝線，以保證最好的性價比。（更大功率的GaN預計在2020年推出。）

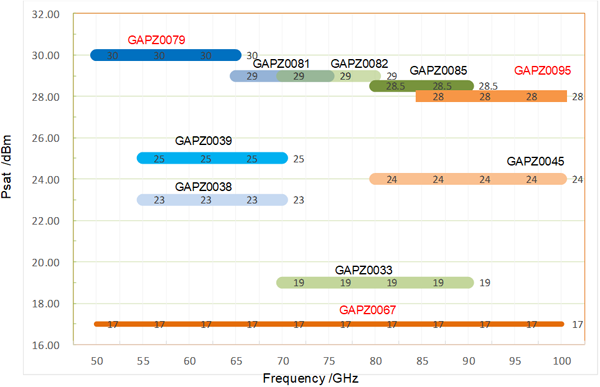

圖2：功率放大器

2.1   GAPZ0082：71-80GHz，Pout=+29dBm；

GAPZ0085:  80-88GHz，Pout=+28.5dBm

GAPZ0081/0082可應用于毫米波數據回傳，ROF等領域。

2.2 GAPZ0095: 頻率85-100GHz，輸出功率+28.5dBm，可用于W波段成像，機場跑道異物檢測等領域。

2.3 GAPZ0079:  頻率55-65GHz，Pout=+30dBm，具有抗干擾性好，可應用于空間通信、超短距離通信及雷達引信等。

2.4 GAPZ0067: 頻率覆蓋50-100GHz，輸出功率+17dBm，超寬帶可用于測試測量領域，也可作為THz等等寬帶場合的驅動。

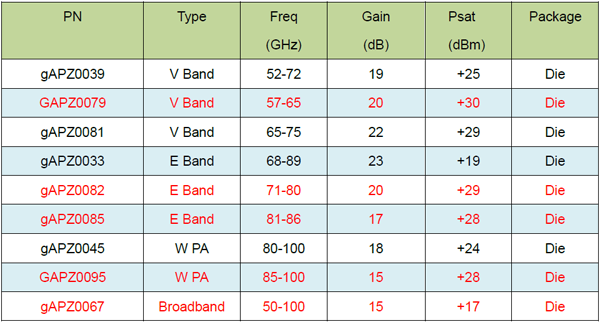

圖3：功率放大器列表

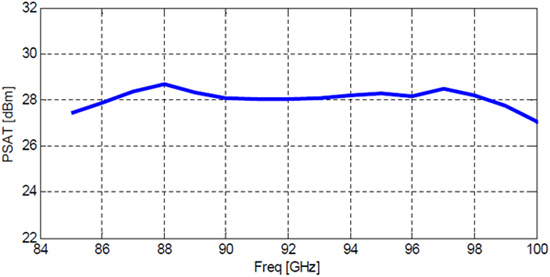

圖4：GAPZ0095輸出曲線，85-100GHz，+28dBm

3.   封裝形式

3.1   裸芯片

裸芯片產品需要采用bonding，特別是毫米波頻率寄生參數影響大，對工藝要求高。但是能保證最高性能，適合用在對性能要求嚴格的場合。Gomitc所有功率放大器都可提供裸芯片，圖5左。

3.2   SIP封裝

SIP(System In Package)系統級封裝，將多個芯片封在同一個封裝里。對客戶而言，SIP直接采用SMT工藝，大大可降低對工藝的要求，方便大批量生產，圖5右。

圖5：封裝形式Die（左）和SIP（右）

4.   主要應用

4.1   毫米波數據回傳

Gotmic提供多功能芯片和PA，可將二者做在一個SIP封裝內，輸出功率+27dBm，OIP3保證+35dBm以上。若加上模擬預失真APD，OIP3可達+40dBm。

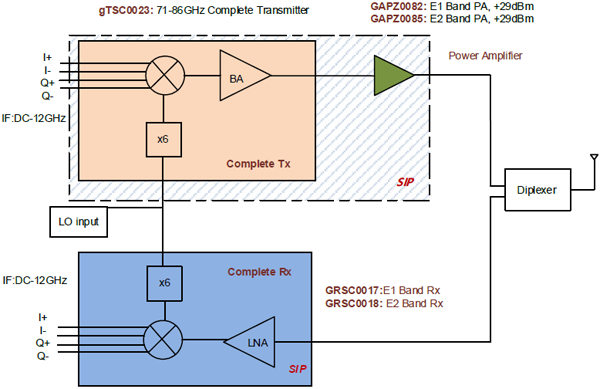

圖6：E波段毫米波數據回傳

4.2   FOD機場跑道異物檢測

采用FMCW線性調頻方案，發射端X波段分成兩路，一路經X8倍頻后放大，GAPZ0095功率放大器輸出功率+28dBm，較大的發射功率可以降低對天線增益的要求，減小天線尺寸。

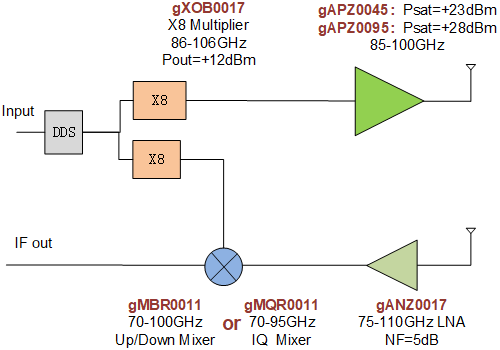

圖7：FOD機場跑道異物檢測

4.3   ROF射頻光纖

ROF通信系統中，光通信拍頻產生毫米波信號，通過PD包絡檢測出來，再經毫米波放大，W波段GAPZ0095功率放大器輸出功率+28dBm，滿足大部分情況下的應用。

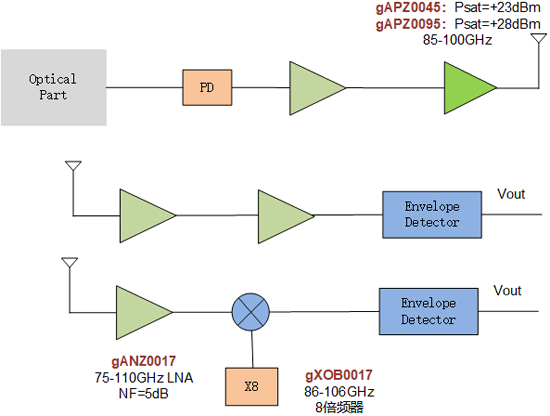

圖8: ROF發射和接收鏈路

4.4   THz應用

太赫茲被譽為改變世界的十大技術之一，其中一個難點就是太赫茲固態源。Gotmic的毫米波功率放大器，可以作為倍頻源的驅動。

GAPZ0079，60GHz經過2倍頻輸出120GHz，3倍頻輸出180GHz；
GAPZ0082，70GHz經2倍頻輸出140GHz，3倍頻輸出210GHz；
GAPZ0095，經過2倍頻輸出180GHz等。

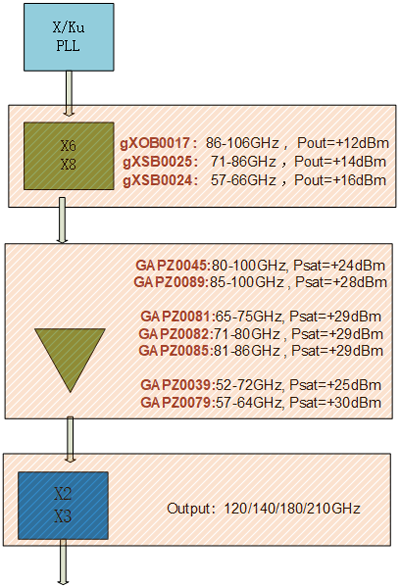

圖9: THz固態源驅動

上海馥萊電子是一家專業的毫米波產品供應商，作為Gotmic中國區總代理，負責所有產品的推廣及技術服務。有任何問題，請聯系sales#fulai-elec.com。
