導讀：通過Altair全面的解決方案，可以仿真分析預測各種關鍵性能指標，包括瞄準誤差、傳輸損耗、鳥撞破壞和氣動載荷作用下的變形。

當涉及到飛機設計時，工程師必須滿足標準的要求并考慮每一種情況。飛機在極端天氣下可以安全飛行嗎？如果飛機與鳥相撞怎么辦？從起飛到著陸，每一個潛在的威脅都需要在設計被批準之前進行測試和解決。

由于技術的進步和降低成本的考量，航空航天零部件有時被設計成多種可執行功能。飛機其中一個重要的零部件稱為鼻錐天線罩，它是一個大型的薄壁結構，包圍并保護著雷達天線。鼻錐天線罩的設計是為了保護飛機的氣象天線，并作為飛機氣動外形的組成部分。除此之外，它還不能影響內部雷達的信號。

天線罩設計者必須確保無論在飛行過程中發生什么情況，設備的每個指定功能都符合關鍵性能標準。在飛行過程中，由于狂風，冰雹或鳥類的高速撞擊，設計人員必須制定相應的計劃和測試方案。驗證通常通過物理測試來完成。雖然物理測試對于最終設計驗證很有用，但它有幾個缺點。物理測試既昂貴又耗時，對于諸如天線罩之類的多功能組件而言，所有花費都會成倍增加。物理測試的另一個缺點是，在評估設計之前，需要先制造出完整的部件。

為了減少成本和縮短時間，通常在設計周期的早期就開始使用計算仿真來驗證性能。這讓設計人員能夠在構建和進一步測試部件之前快速權衡多個“假設”方案。可以通過仿真分析預測各種關鍵性能指標，包括瞄準誤差、傳輸損耗、鳥撞破壞和氣動載荷作用下的變形。雖然單個模型無法完全預測天線罩的行為，但設計人員可以使用多物理場仿真的技術。

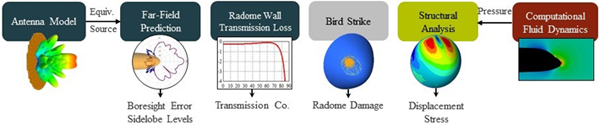

圖例：一組基于物理的模型的結合，全面描述天線罩的結構、電磁和氣動性能

多物理場仿真是基于物理的模型的集合，可以組合起來充分描述天線罩的結構、電磁和空氣動力學性能。從計算流體動力學（CFD）求解器Altair AcuSolve™開始，設計人員可以預測飛機飛行過程中周圍的空氣壓力場。然后可以將所得壓力映射到Altair OptiStruct™模型上，以準確預測在空氣動力載荷作用下的天線罩的結構響應。

高頻電磁求解器Altair Feko™也可以用于預測雷達天線的輻射方向圖。設計人員可以在有無天線罩的情況下重復進行此分析，以測量雷達對天線信號的影響。最后，Altair Radioss™可以用于預測高速鳥撞造成的傷害。

這些模型共同表征了天線罩的性能，可用于推動更明智的設計決策，同時節省工程時間和成本。多物理場仿真方法對于復雜、多功能組件的設計者來說是一個非常寶貴的工具。
