為什么要復雜調制信號？

現代通信、雷達、復雜電磁環境、跳頻系統、導航設備在研發過程中都需要產生復雜的調制信號、脈沖信號、復雜電磁環境信號來進行系統的性能驗證和測試。在寬帶射頻系統的研制和系統性能評定需要能產生的信號包括目標模擬、環境模擬、雜波模擬、噪聲模擬、干擾模擬并能任意改變其中的參數。這都需要一個具有通用功能的信號產生軟件來實時方便地產生復雜信號來進行系統的驗證和測試。

如何生成復雜調制信號？

隨著信號調制種類越來越多、調制格式越來越復雜，工程師方便快捷并準確生成標準測試或余量測試要求的信號也越來越費時費力。要生產復雜調制信號，需要矢量信號或任意波形產生器AWG硬件和信號生成軟件配合完成。目前市場有很多廠家的矢量信號源和AWG，多種多樣，不同廠家的信號源一般有自己的矢量信號生成軟件，而且是收費的，軟件操作界面存在很大的差異，并且操作復雜，市面上沒有一款信號生成軟件可支持不同廠家的信號源，給研發和測試工程師帶來極大的不方便性。

為了讓工程師將寶貴精力集中于測試工作本身，而不是花費巨大精力于如何產生測試信號，增強平臺的通用性，提高測試效率，中星聯華科技（北京）有限公司的開發了集射頻/中頻/基帶（RF/IF/IQ）信號生成和編輯于一體的高集成度、全信號類型并且支持復雜電磁環境生成的軟件工具：SignalPro信號生成軟件。

SignalPro信號生成軟件簡介

SignalPro軟件填表式生成各類復雜調制信號，用戶無需了解信號機理，只需填入所需信號的基本參數信息即可方便快捷一鍵式生成所需波形。另外，在信號生成軟件界面上會直觀顯示待生成信號的時域、頻域及調制域仿真結果。整個信號產生過程簡單直觀、方便快捷，最大程度減少了測試人員的工作時間及難度，提高了測試效率。

SignalPro是一套以數字方式合成調制IQ基帶信號、IF信號和RF信號的工具軟件包，把信號生成能力提升到全新的水平。該軟件支持廣泛的調制信號種類，并可把波形數據自動下載到Tektronix/Keysight的AWG，Keysight，R&S和NI的矢量信號源，以及中星聯華的SL4301A記錄回放系統，全方位高效解決測試挑戰。

SignalPro廣泛兼容主流廠家的任意波形發生器和矢量信號源，是一款兼容性極佳的信號產生平臺級產品，中星聯華SignalPro信號生成軟件使得復雜場景模擬更加簡單。

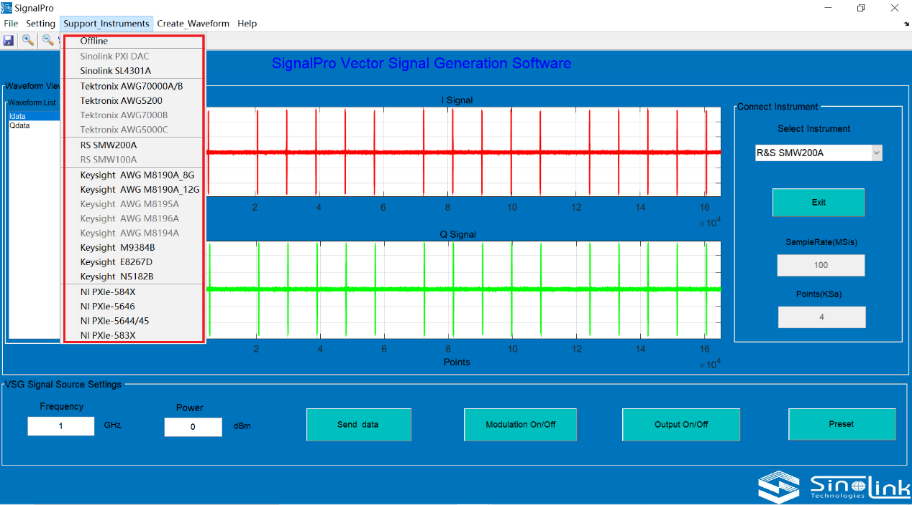

SignalPro軟件支持的品牌及型號

SignalPro信號生成軟件特點

1 集成度高

集射頻/中頻/基帶（RF/IF/IQ）信號生成和編輯于一體的高集成度軟件

2 操作簡單

只需填入所需信號的基本參數信息即可方便快捷一鍵式生成所需波形

3 多域顯示預覽

生成軟件界面上會直觀顯示待生成信號的時域、頻域及調制域仿真結果

4 功能強大

• 支持雷達、無線通信、衛星通信、復雜電磁環境、跳頻、多音、多載波調制、多載波調制跳頻、高斯噪聲等信號生成

• 預失真校準、信號回放、軟件數字上變頻功能

5 支持業內主流廠家的信號源

• R&S矢量信號源

• Keysight矢量信號源和Keysight任意波形產生器AWG

• NI矢量信號源

• Tektronix任意波形產生器AWG

• 中星聯華射頻信號采集記錄回放系統

6 具有預失真校準功能

• 支持利用Tektronix、Keysight、Lecroy實時示波器進行預失真校準

• 支持RF校準、IF+變頻器校準、IQ+變頻器校準

• 支持主流廠家的任意波形產生器（Tektronix/Keysight）和R&S的矢量信號源及中星聯華的微波變頻器

7 在線和離線波形生成

• 支持離線生成波形數據

• 支持在線生成波形自動下載到儀器中

8 支持安裝內置儀器和遠程PC

• 支持安裝在Windows平臺的信號源上

• 支持安裝在PC上遠程控制信號源

9 支持調制格式豐富

• 支持多達55種調制類型

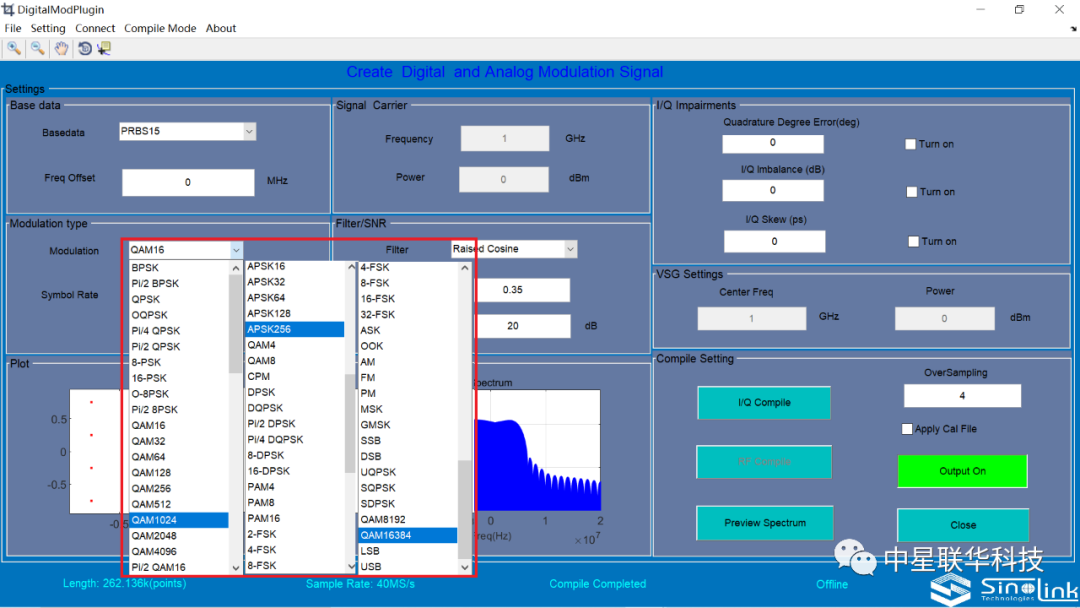

SignalPro軟件支持的調制類型

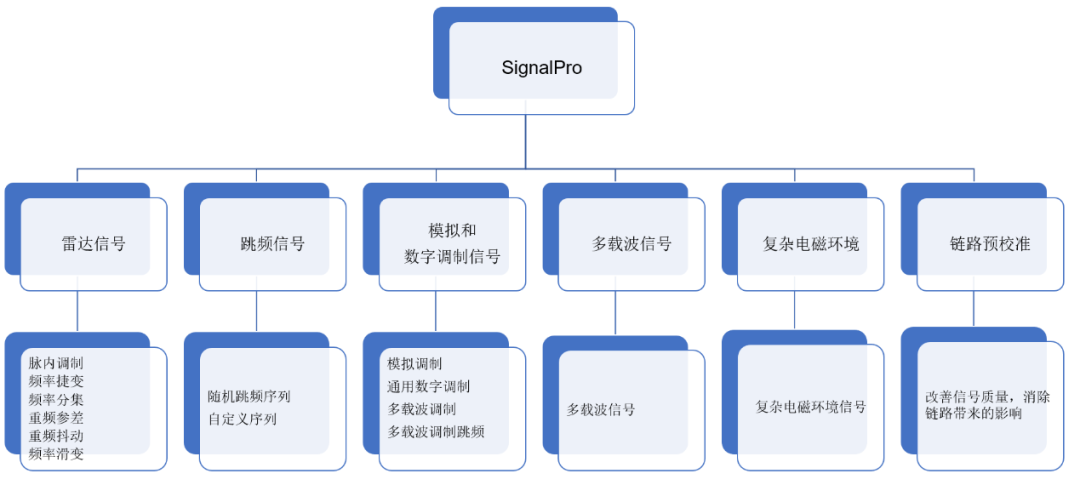

SignalPro軟件主要應用場景

SignalPro高級RF/IF/IQ波形生成和編輯軟件主要包括通用數字調制和模擬調制、多載波數字調制、脈沖雷達、連續波雷達、多目標雷達、多音信號、高斯噪聲、單音信號、復雜電磁環境、跳頻信號、多載波數字調制跳頻、預失真校準、無線通信等功能單元。

1 雷達信號生成

• 創建一個或多個脈沖組

• 獨立定義每個脈沖組，可使用不同的脈沖組模擬多個目標回波同時到達的場景

• 定義所有脈沖參數，包括開始時間、上升時間、結束時間、下降時間、脈沖寬度等

• 定義參差PRI

• 支持各種脈內調制類型，包括線性調頻、巴克碼、Frank、FMCW調頻連續波等

• 支持頻率滑變、頻率分集、支持重頻參差、重頻滑變，重頻組變等

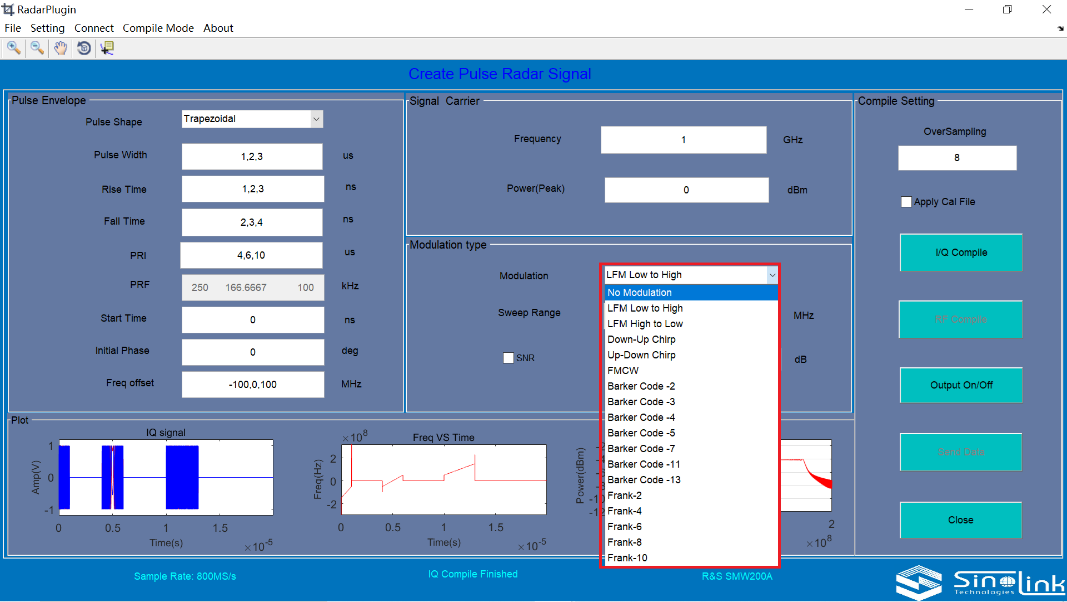

雷達信號生成界面

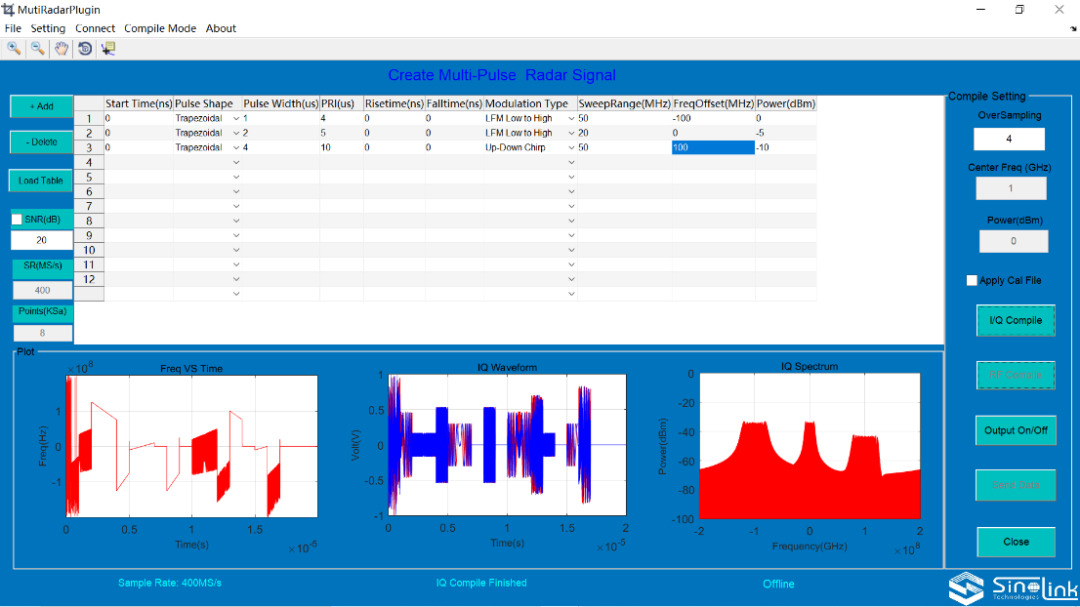

多雷達信號生成界面

2 通信信號生成

• 生成單載波或多載波調制信號，每個載波都可以分別獨立定義

• 支持55種調制格式

• 支持正交誤差、增益不平衡的I-Q損傷

• 支持成型濾波器類型：升余弦、矩形、均方根升余弦、高斯型等

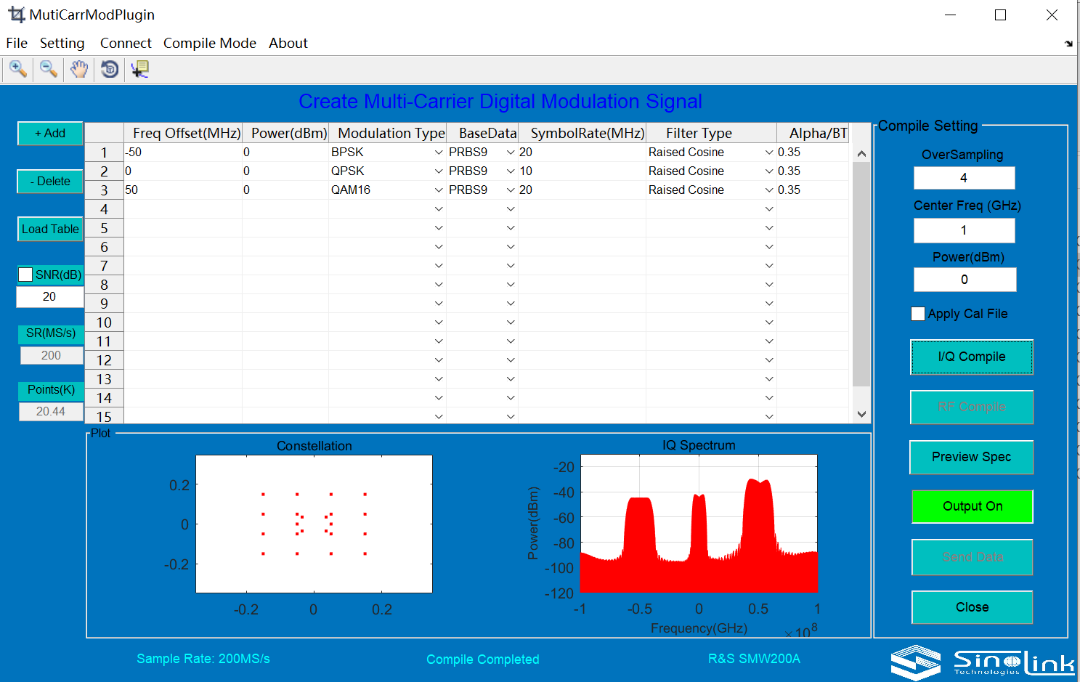

多載波數字調制信號生成界面

3 復雜環境信號生成

SignalPro復雜電磁環境信號生成單元可以方便的生成復雜電磁環境中的各種信號，如數字調制信號、雷達信號、多音信號、噪聲信號、單音信號、用戶自定義等信號類型，不同類型信號可以同頻發出或不同頻同時發出。具有頻域信號混合功能，實現多種信號的頻域混合，可設置每路信號的頻偏、幅度、相位等信息，可進行信號加噪聲，多信號疊加等功能。

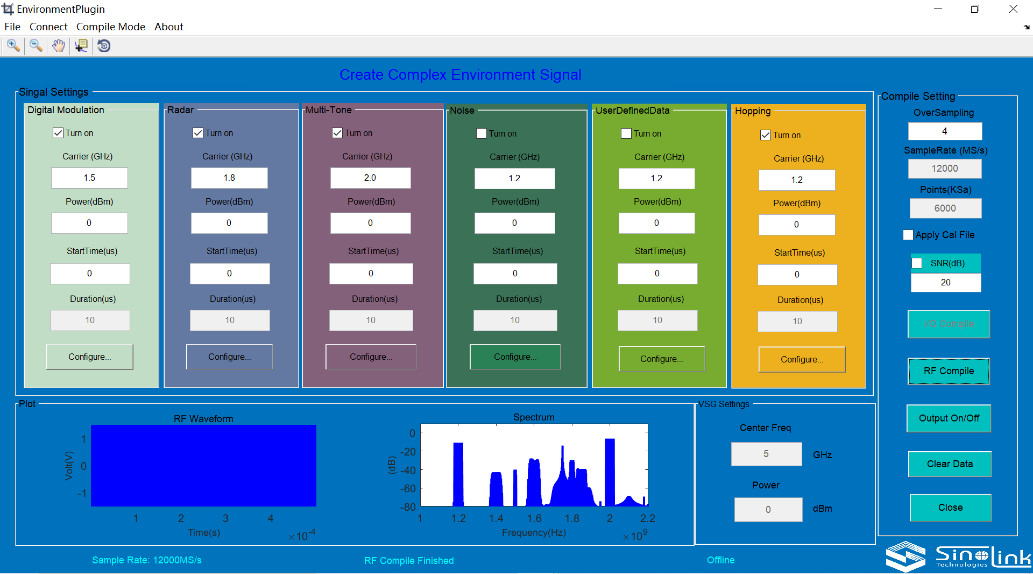

復雜電磁環境信號生成界面

4 跳頻信號生成

• 創建自定義跳頻和偽隨機跳頻

• 創建自定義頻率隨機跳頻

• 可定義跳速和不同間隔跳頻

• 可定義跳頻起始頻率、終止頻率、跳頻步進

隨機跳頻信號生成界面

5 多音信號生成

• 多音信號可以定義基帶IQ信號、IF信號和RF信號

• 可自定義多音的個數和多音的頻率步進

• 可自定義每個音的頻率和功率大小

• 可設置起始相位：隨機相位或自定義相位

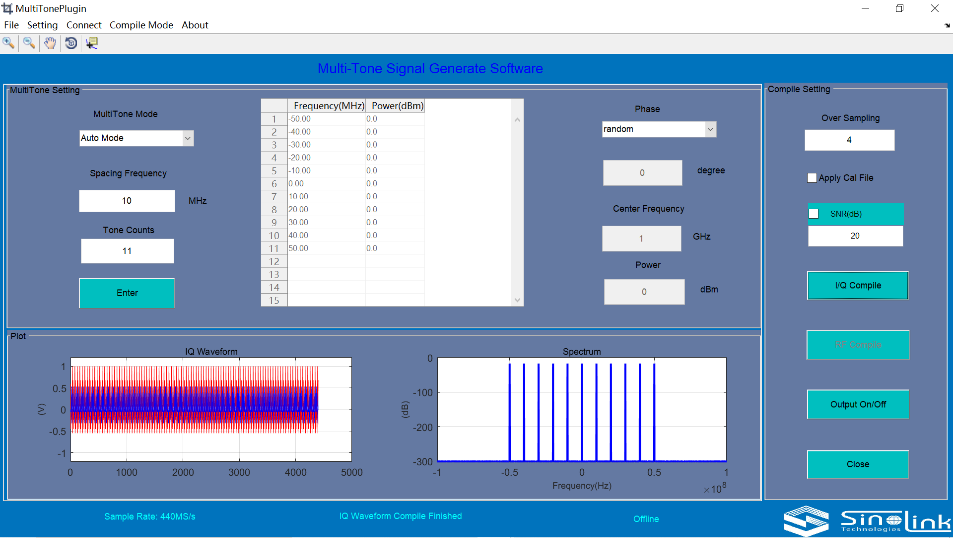

多音信號生成界面

總結

中星聯華科技（Sinolink Technologies）推出的SignalPro是一套以數字方式合成調制IQ基帶信號、IF信號和RF信號的工具軟件包，把信號生成能力提升到全新的水平。該軟件支持廣泛的調制信號種類，允許用戶填表式生成各種復雜調制信號，同時支持用戶定制波形，并支持波形數據自動下載到主流廠家的信號源中。SignalPro軟件填表式生成各類復雜調制信號，用戶無需了解信號機理，只需填入所需信號的基本參數信息即可方便快捷一鍵式生成所需波形。整個信號產生過程簡單直觀、方便快捷，最大程度減少了測試人員的工作時間及難度，提高了測試效率。
