泰克公司將其標準電纜延長到原來的5倍以上，解決了一個關鍵痛點。

在印刷電路板 (PCB) 驗證和制造工作流程中，對降低成本、有效檢測缺陷、提高可重復性和效率以及盡可能減少觸控時間的要求越來越高。泰克公司的許多客戶正在利用或計劃利用自動化測試解決方案來滿足此類需求。

在最終組裝下游，發現缺陷和解決制造或設計差異的成本巨大。飛針自動測試設備 (ATE) 技術具備靈活、快速、準確的優勢和自動化能力，已成為 PCB 測試領域的全球領先技術。

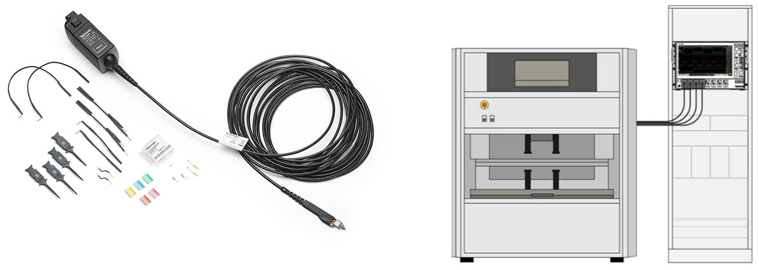

泰克公司一直致力于協助客戶順利完成測試和驗證過程。剛剛發布的 TAP1500L 探頭是一款 1.5 Ghz 低電容單端有源探頭，配置 7 米電纜，直接面向 ATE 開發客戶、最終用戶以及所有希望能夠增加測試站和被測設備之間距離的工程師。TAP1500L是進行飛針測試的理想探頭，擁有業界最長電纜的有源示波器探頭，在不損性能的前提下，與市場上其他單端有源探頭相比，長度增加了一米。

TAP1500L 無需外部電源，能夠兼容泰克單端有源探頭目錄中的所有配件，其性能可與泰克公司的暢銷冠軍 TAP1500 示波器探頭媲美。

飛針測試與在線測試

飛針測試 (FPT) 是一種自動化過程，利用飛針測試儀評估 PCB 在設計、驗證和制造工作流程中的性能。探頭通常安裝在機械臂上，在 PCB 表面的上下快速滑動，并借助高分辨率攝像機，自動在 PCB 上的特定測試點建立電氣接觸，從而為工程師提供實時數據。此探測過程可快速識別開路或組件放置問題等缺陷，無需定制測試設置和定位夾具。FPT 還可用于功能測試，測試中裝配好的電路板通電并運行。在此應用中，單端有源示波器探頭和隨附的示波器可以集成到系統中，對關鍵信號執行通過/不通過測試。FPT 的一個主要優點是，不需要針對 PCB 布局或設計的更改而制作新的夾具來進行質量或驗證測試。FPT 測試程序可以根據 PCB 的設計變化進行修改，因此，可以采用更靈活的 PCB 測試方法并提高此工藝步驟的效率。

在線測試 (ICT) 是一種更傳統的 PCB 測試方法，通常使用定位測試夾具。定位測試需要針對測試的 PCB 使用專門的定制夾具，還需要進行一定數量的彈簧加載式電氣連接，用于在質量控制、制造或功能測試過程中測量電路行為。ICT 是在開發和制造過程的各個階段測試 PCB 的有效方法。但由于尺寸縮小、PCB 設計更加復雜以及迫切需要縮減成本，越來越多的客戶正在探索和實施 FPT 以滿足他們的性能要求。

FPT 使用沿 3 個軸高速移動的多個探頭進行測試，這要求進行細致的規劃和設計，以盡量減少對被測設備或探頭本身的損壞。泰克公司將標準電纜延長到原來的 5 倍以上，解決了一個關鍵痛點，為工程師提供了更大的靈活性，讓他們在設計此類 ATE 系統以及此類系統如何與示波器和其他測量硬件交互時擁有更大自由。

性能特性

泰克公司以其最暢銷的 TAP1500 單端有源探頭為基礎，成功增加了探頭電纜長度，而且不損探頭性能。加長電纜會帶來一些性能挑戰，特別是阻抗的增加以及對上升時間和階躍響應的影響。泰克公司能夠利用每個 TAP1500L 附帶的定制 DSP（數字信號處理器）來解決此類性能差異。只需將 DSP 安裝到適當的數學通道級別，就可以使 TAP1500L 的性能與基礎 TAP1500 的性能相匹配。使用 TAP1500L 無需額外電源。TAP1500L 與 4 系列、5 系列和 6 系列 MSO 中端示波器兼容，并具有 TekVPITM探頭至示波器接口。這讓工程師能夠在示波器的前面板上查看結果并實時調整關鍵參數。

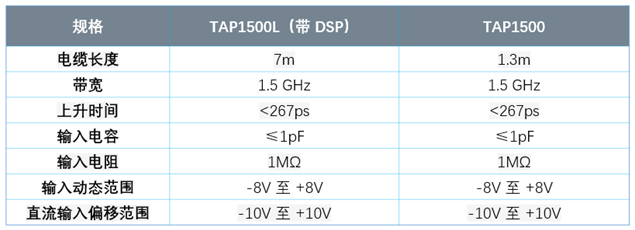

表 1：TAP1500L 與 TAP1500 的性能規格對比。盡管 TAP1500L 采用 7m 長的電纜，但與原來的 TAP1500 相比，上升時間和輸入負載沒有變化。

結論

根據 Research Reports World 在 2024 年進行的一項研究，自動測試設備 (ATE) 和飛針市場支出預計到 2030 年將增長近 3 倍，主要應用中心預計在美洲、歐洲和亞洲地區。飛針測試 (FPT) 在 PCB 開發中的應用越來越普遍，探測需求已經并將繼續隨著這項技術的發展而增加。

ATE 技術不斷擴大應用規模以滿足全球需求，因此，提供能夠解決客戶痛點的探測解決方案將變得至關重要。TAP1500L 是泰克公司為助力該市場領域的合作伙伴進一步發展并幫助客戶充分利用其 FPT 投資而邁出的第一步。

如需了解更多信息，請查看泰克 TAP1500L 數據表 或訪問 Tek.com.cn 詳細了解泰克全系列探頭和測試解決方案。
