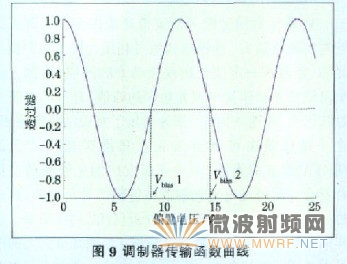

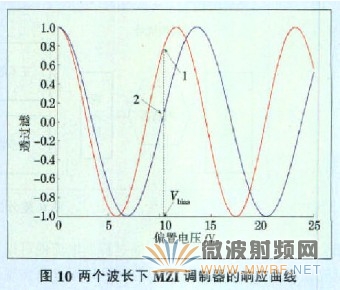

4)利用電光調制器的傳輸函數正負斜率線性部分實現反相位調制來實現負抽頭^[27，28]。這種方法里有兩種方式可實現負抽頭，第一種方式為一個波長兩個偏置點，如圖9^[27]所示為固定波長下輸出光功率隨著電壓變化的曲線。從圖中可以看出，將兩個調制器的偏置點分別設在Vbias1和Vbias2，然后通過這兩個調制器使用相同的RF信號去調制光信號，因?yàn)閮蓚€(gè)偏置點都是線性偏置點，而且相位相差π，這樣從調制器出來后，兩路的RF信號就有了π的相位差，也就相當于實現了負抽頭的設計。第二種方式為兩個波長一個偏置點^[28]，如圖10所示，如果將偏置點電壓設在Vbias，則兩個波長所載的RF信號能夠?qū)崿F(xiàn)π相位差。

另外對于可重構性的問題，由于傳輸函數的幅度響應形狀只決定于系數，為了實現重構，就要改變?yōu)V波器的形狀系數^[3，6，29]。實踐中，可以通過調整光源的功率，或者通過控制抽頭光路中光波的衰減或者增益，等方法來改變形狀系數^[30，31]。

2、結論與展望

綜上所述，微波光子濾波器的可調諧性的實現，使用直接改變光程的方法雖然簡單，但是調諧的過程比較復雜，需要特殊器件的引入，而使用可調諧的色散器件方法，調諧速度會受器件的影響，速度往往不太理想。相對于前兩種方法，使用波長可調諧光源結合色散介質雖然結構比較復雜但是它是一種比較理想的實現可調諧的方法。對于濾波器負抽頭的實現，利用電光調制器的傳輸函數斜率線性部分來實現負抽頭相對于其他方法是最新也是最好的方法，對于研究和發展微波光子濾波器具有重要的參考意義。

綜合來看，微波光子濾波器的主要研究重點將是：發展更簡潔的技術獲得負系數和復系數濾波器；發展更多的技術實現濾波器可調諧；克服具有很小的延遲時間值的相干效應實現與電路集成的目的；研究發展更好的微波光子濾波器的各項器件，現階段全光濾波器的帶寬受到調制器和探測器的帶寬限制，其中主要是調制器的帶寬限制。

雖然現階段全光可調諧濾波器仍然停留在實驗研究階段。可以預見這個技術具有巨大的應用前景，對以后的濾波技術將產生巨大的影響。

作者：劉崇正、陳建國、周濤
