幾種屏蔽布在太赫茲波段的屏蔽效果研究

2014-04-10 來源:互聯網 字號:
4、數據處理與測量結果

太赫茲時域光譜系統可以獲取太赫茲波入射和透射電場的時域數據,然后通過快速傅里葉變換得到相應的頻域數據,利用公式:

SE=10log(P1/P2

即可得到屏蔽效能SE,公式中P1,P2分別是太赫茲入射電場的能量和太赫茲透射電場的能量。

圖2分別為灰色屏蔽布、磚紅色屏蔽布、深迷彩色屏蔽布、淺迷彩屏蔽布的在(0.2~2.5)THz的屏蔽效能曲線。

幾種屏蔽布在太赫茲波段的屏蔽效果研究

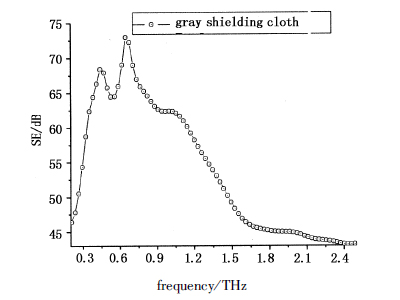

(a)灰色屏蔽布的屏蔽效能曲線

幾種屏蔽布在太赫茲波段的屏蔽效果研究

(b)磚紅色屏蔽布的屏蔽效能曲線

幾種屏蔽布在太赫茲波段的屏蔽效果研究

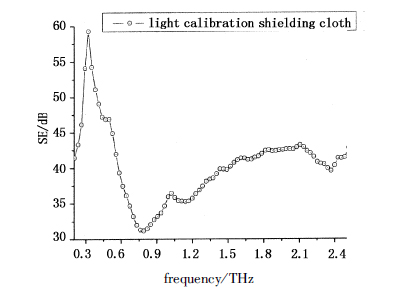

(c)淺迷彩色屏蔽布的屏蔽效能曲線

幾種屏蔽布在太赫茲波段的屏蔽效果研究

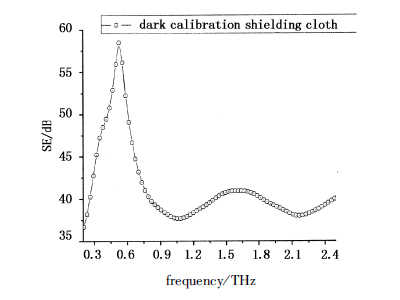

(d)深迷彩色屏蔽布的吸收譜

圖2、四種屏蔽布的屏蔽效能曲線圖

通過觀察這幾種樣品的屏蔽效能曲線,我們可以看出,在(0.20~2.20)THz的范圍內,灰色和深淺迷彩色三種屏蔽布的屏蔽效能均達到了30以上,具有中等甚至中等以上的屏蔽效果,可用于一般工業或商業用電子設備的屏蔽。圖3中是四種屏蔽布的屏蔽效能。從數值上可以看出在低頻段四種屏蔽布的屏蔽效能相對大些。其中,磚紅色屏蔽布的屏蔽效能相對差些,但在(0.28~0.47)THz之間屏蔽效能也達到了30dB以上,具有中等屏蔽效果;灰色屏蔽布的屏蔽效能相對最好,最低也在40dB以上,并且在(0.33~1.15)THz的屏蔽效能超過了60dB,最高為72.5dB,屏蔽效果較好,可用于航空航天及軍用儀器設備的屏蔽。這說明若將此類屏蔽布應用在太赫茲波段會有較好的屏蔽效果,會給相應的太赫茲輻射偵查探測帶來很大的困難。
