即便是一臺已經經過校準的信號源，其到達被測件的信號電平準確度仍然受連接電纜的衰減、端口失配、以及信號源本身有限的電平精度等因素的影響而下降。較差的功率準確度會導致實際輸出功率與信號源設置值之間有很大差異。在對信號電平準確度要求高的場合，工程師通常會利用功率計來檢查到達被測件的功率，而且往往會與一個功分器配合使用。然而，該方案比較復雜，而且通常還需要第二個功率探頭來測量功分器本身的性能。 兩種方案的對比如圖一。

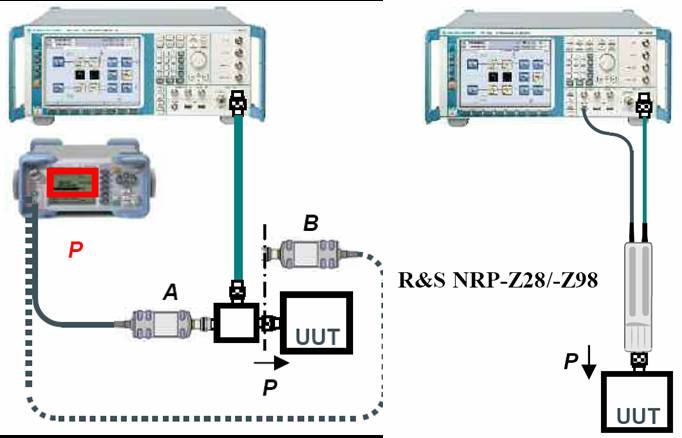

圖一、左邊是傳統的提高電平準確度的方案，需要用到功分器和兩個功率探頭，比較復雜。右邊是使用電平控制探頭。使用非常簡單。

羅德與施瓦茨公司推出的新型電平控制探頭首次使得我們可以極方便地進行高精度的信號功率輸出控制。他們完全可以取代傳統的方法，該電平控制探頭內置功率分配器，如圖二，可以直接與R&S公司的信號源配合使用來產生高準確度的信號。


圖二、R&S NRP Z28和Z98的內部結構

為了節省用戶的預校準的時間，所有探頭出廠時都被進行過全面的校準。而且，為了減少由于失配帶來的測量不確定度，這些探頭擁有良好的端口駐波比（在9 kHz 至 2.4 GHz頻率范圍內駐波比小于1.11）。在對頻譜分析儀、信號分析儀等設備進行功率校準，或為接收機測量而提供高準確度的信號時，這些探頭都是極為理想的選擇。實際比對示例如圖三。

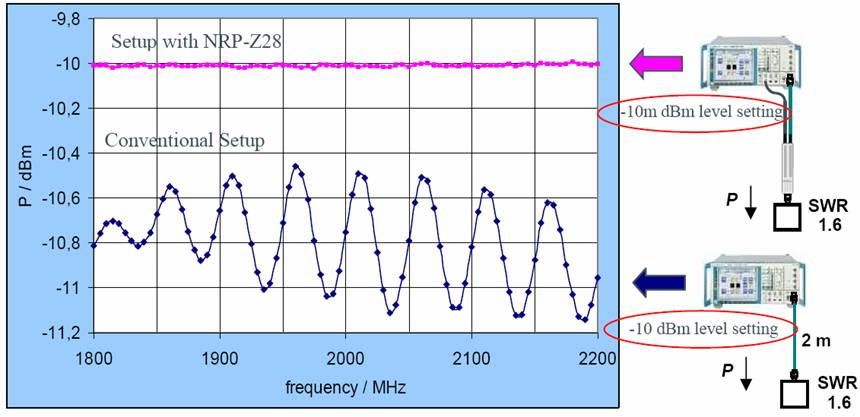

圖三、測試一個駐波比為1.6的被測件，使用電平控制探頭（上）比不使用電平控制探頭（下）的實際電平輸出準確度高很多。

如果該功率控制探頭與R&S公司的信號源配合使用的話，R&S信號源的顯示屏可以直接讀出功率測量結果。當然，測量結果也可以通過R&S公司的NRP功率主機或者通過USB 接口顯示在PC機上。

現在羅德與施瓦茨公司已經開始提供NRP-Z28/-Z98 功率控制探頭。NPR-Z28 探頭覆蓋10 MHz 到 18 GHz 的頻率范圍，NRP-Z98 則覆蓋9 kHz 到 6 GHz 的頻率范圍，它們的功率測量范圍都是從-67 dBm 到 +20 dBm。
