當然，最理想的方案是單臺測試設備能夠具備多種無線通訊功能測試，更甚者，數項測試項目在同一測試設備能同時進行，這樣就能大大地減少測試時間，而多重通訊測試系統的產生就能提供這種方案(圖 2)。

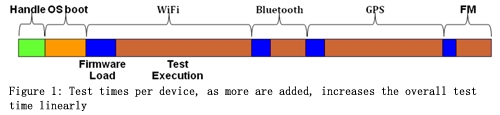

　　測試時間

　　測試時間實際上是由多個獨立的工序構成 ?C 產品運送、夾具裝卸、程式下載和實際的測試分析，減省任何一個工序的時間對總體測試時間都有重要的影響，舉例，假若能夠在單一工位單一夾具下處理所有種類的無線通訊測，那產品運送和夾具裝卸的時間就不需在每種無線通訊中重復從而減省很多時間，同樣的優化慨念亦可用於測試分析上，最有效的優化方案是如何實現生產工序“并行化”以取代以往的流水式串行的工序。另外，再進行優化每種無線通訊的測試時間，舉例，假若GPS的全幀為30秒，而現在達至的測試時間為33秒，那就意味著當中有10%的改進空間。

　　除此外,有一重要的理解，工程師需意識到整個優化工程其實是數個重要環節的整合成果，其中包括多重通訊裝置結構設計 (Device’s Architecture)，芯片的底層結構設計 (Underlying Chipset Architecture), 軟件驅動和編寫測試軟件的靈考能力；所以，如能讓芯片商，產品參考設計公司和最終的多重通訊裝置工程師共同參與，相信有更大的空間為優化生產測試進行專門設計的方案，使整個生產時間和成本有顯著的減幅。

　　假如“多重通訊裝置”是未來一個主流產品和市場，相信很快會進入量產和普遍應用，生產成本這個瓶頸問題是必須面對和解決，而革命性的單臺式無線“多重通訊”測試系統就是要實現以上優化工程的基礎。

　　單臺式無線測試系統

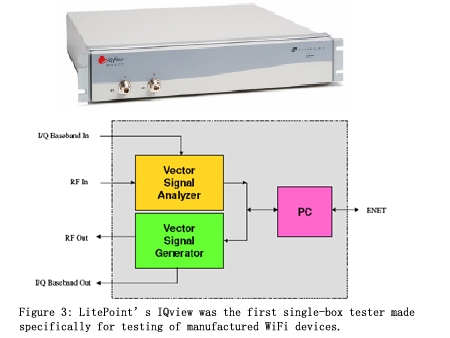

　　美國?R特菠特科技(LitePoint)公司從2005年開始一直是單臺式測試系統的先驅者，測試系統除包含矢量分析儀(VSA)和信號源(VSG)外附有極友好使用的分析操作介面，讓用戶能對復雜的分析更快掌握和處理，在WiFi的測試工業中起了革命性的改變(圖3)。

　　在WiFi 單臺式測試系統能快速成為市場主流測試用具後，LitePoint 及其他公司亦相續推出針對WiMAX的單臺式測試系統及利用軟件技術在單臺硬件上擴展更多的應用如藍牙、ZigBee 等等。

　　單臺的多重通訊測試系統需把移動手機、WiFi、藍牙，GPS和FM等測試功能結合起來，雖然某些種類的通訊(WiFi和藍牙)是用相同的頻譜，而可用同組的VSA和VSG子系統進行測試，但無論如何針對不同的通訊，要達到并行測試目的，單臺式多重通訊測試系統必須內置多個VSA和VSG子系統再加上內置開關式測試式接口，使某些連接口可分享同一子系統，而某些連接口則定為作并行測試口。從技術上來說，多個射頻子系統、不管是開關式和專用等多個接口或共享同一電源等的設計都是無形中建立了互相干擾的環境，舉例在并行測試中，由兩個矢量信號源 (VSGs)產生的兩個信號通過測試口到達被測品的天線接口，兩個信號可能在系統或被測品(DUT)內部產生串?dāng)_或其相干擾的問題，當然如在被測品內部發生問題是用戶產品開發部要處理的工作，而多重通訊測試系統的設計工程師或公司必須確保選用專業高性能的器件和線路設計消除系統中VSG產生的互相干擾。

　　而共用電源系統亦可能產生干擾，因射頻信號可通過直流線路回傳電源系統而疊加於另一個VSG的信號上，如何使用濾波和線路設計隔絕射頻信號對直流線路的回流就成為工程師的另一個挑戰。

　　總括而言，最終目標是單臺式多重通訊測試系統在多個測試口進行測試時所得的結果要跟單種通訊測試儀表組裝的系統結果一致甚至有更好表現。

單臺式多重?zé)o線測試系統的誕生

　　LitePoint 早在去年推出的MIMO 測試系統 IQnxn Plus 時就已走上單臺式多重?zé)o線測試發展的技術領域中，此IQnxn Plus系統的測試能力覆蓋 WiFi 和 WiMAX MIMO 所應用到的頻段及多端口并行測試，由軟件定議測試那種通訊模式。

　　在開發時，除了要決定整體系統架構、端口安排、并行測試處理，工程師更要好好解決剛才提及到由多個VSA 和 VSG 所產生的種種問題，這些經驗的累積成為實現真正單臺式多重通訊測試系統的重要基礎。

　　而另一個重要的基礎就是LitePoint在多種的通訊模式測試 WiFi, WiMAX, WiMedia, Bluetooth和GPS已有豐富的經驗，而巧合地,除了WiMedia外，另外四種通訊模式WiFi, WiMAX, Bluetooth和GPS已被納入為智能手機和移動互聯網裝置的標準或短期的加增功能列表中。

　　今年?R特菠特科技(LitePoint)推出首款多重通??(Multicom)?b置?y??系?y型號為IQ2010(圖4)，此系統的硬件將具備6種通??模式: WiFi, Bluetooth, GPS, FM, WiMAX和NFC，用戶可透?^???w授?嗟姆絞驕湍??⒂酶髦滯ㄑ賭Ｊ健Ｊ褂謎嚦梢?其所需???I?@些授?嚳槳福?且在?F?鼉湍????釉鮭?的功能。

　　IQ2010 的操作是通過USB與電腦連結，利用提供的操作介面，可輕易控制系統進行測試，而系統包含三個并行測試的子系統，第一個為GPS任意波形發生器arbitrary waveform generator (AWG)提供GPS所需的信號，其頻率為1.57542 GHz L1。
在GPS測試同時可啟用FM子系統，后者是一個FM 任意波形發生器和FM矢量分析儀 VSA，頻段覆蓋為 76 至 108MHz。

　　第三個并行子系統用於測量WiFi, WiMAX, Bluetooth 和NFC，由於前三種通訊 (WiFi, WiMAX和Bluetooth)頻率重疊故不能作并行測試，WiFi 發射和接收測試可用RF1和RF2接口(I和Q)而頻段為 2.15 至 2.7GHz 和 4.9 至 6GHz，WiMAX 亦一樣但頻段為 2.15 至 2.7GHz, 3.3 至 3.8GHz 和 4.9 至 6GHz，Bluetooth 則在 2.4 至 2.5GHz 頻段。

　　NFC 用 BNC頭連結并利用內置開關繞過本振(LO)和混頻部份使覆蓋從直流 (DC) 至35MHz；而內置前端轉換裝置讓信號源和分析儀互相切換於RF1和RF2接口，例如 RF1進行WiFi發射而RF2進行WiFi 接收。

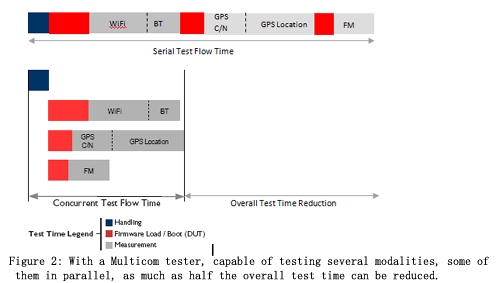

　　以上的系統結構可讓3種通訊如對WiFi, GPS和FM進行并行測試，以最為普遍智能手機的功能WiFi, Bluetooth, GPS和FM作例子，配含適宜的生產軟件，IQ2010可在WiFi和Bluetooth作串行測試時同時對GPS和FM作并行測試，這樣可減少一半的測試時間 (由100秒以上減至40秒內)，如圖2所示。

　　序列?y??(sequence-based testing)功能

　　并行測試是最有效減少整體測試時間的方案，用家可自行組裝多臺單模式通訊儀表來實現或選用單臺多重通訊測試系統如IQ2010。 另外亦有一些方法可改進測試時間，在測試中的信號其實包含一連串不停在功率和調制變化中的數據包，用戶可利用ACK 信號的特點從而減少對被測品(DUT)傳送指令的次數變相地節省測試時間。

　　舉例，在誤碼率測試中，一般會發1000個數據包，然后看有多少個誤包出現，測試軟件中可能需要在每個包后發出要求發下一個包的指令如 “send the next one”，這樣處理就需要傳送多次指令。假如能得到芯片商的配合，讓DUT在收到一個無誤包時回傳一個ACK信號，沒有ACK信號回傳就代表是一個誤包，這樣用一指令連續發送1000個包，測試儀可跟據收到多少 ACK信號計算出誤包率，當中大量減少DUT和儀表的指令傳送時間。

　　用戶介面

　　而另一個LitePoint工程師要考慮的因素就是用戶的使用慣性，試想如采用多臺單模式的系統，要熟悉和應用多個不同介面就是一個煩事，更別說要組裝、協調和有效地使用在多重通訊裝置上，故在用戶介面的設計上,IQ2010在多個不同的通訊模式都用上相近的版面(圖5)，相同的操作鍵亦盡量安排在同一位置，用戶只需熟悉一個通訊模式的操作介面，對其他模式的操作就不會感到復雜難用。
