接收訊息通道上的噪音源

◆KTB底噪音Nt的本質是熱噪音，這是環境中永遠存在的。熱噪音又被稱作KTB底噪音，其中：
K=波爾茲曼常數(1.38 10-23)
T=參考溫度(開氏)
B=接收器有效噪音訊寬

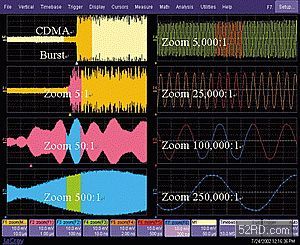

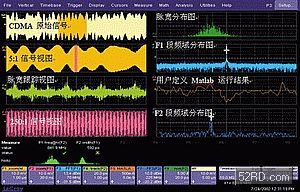

對于工作在1.23MHz頻寬的CDMA系統，熱噪音約-113dBm。你也許會問，接收器是如何藉由-113dBm底噪音來解調-119dBm通訊訊號的？這是因為CDMA處理增益有將近21dB，可將14.4kbps/9.60kbps轉到1.228Mcps速率。

◆元件噪音
接收器前端元件(下轉換器和放大器)的噪音也會產生Nt，影響手機靈敏度，即正向鏈路功率測試級所達到的-104dBm規定靈敏度水平。另外其它所有噪音因素都會提高Nt，同時影響靈敏度測試的成功。與處于性能指標邊緣的手機比較，具有一定容差的手機有更大空間容納增加的噪音。

◆環境噪音
還有眾多來源不明的噪音也會降低正向通訊訊息通道的Eb/Nt。如任何有發射功率的電路都會產生頻譜噪音，大小取決于訊號本身或兩個干擾訊號互調是否有較高功率落在被測頻寬上，還要看它是否和靈敏度測試一起出現。外部單元也會產生干擾噪音，測試800MHz CDMA手機時對AMPS系統尤其如此。甚至有報告指出微波爐也會干擾手機靈敏度測試，有很多生產工廠午餐地點靠近生產線，如果在中午或休息時間發現大量靈敏度問題，你應該知道去哪里查找原因。

◆緊密接觸下的測試
在生產環境下，有很多測試臺根據測試方案在各階段對手機進行測試，這就是說正某個階段測試的手機會干擾另一個在不同階段測試的手機。一般來講，被干擾的手機測試的正是靈敏度。記住正向鏈路設定在-104dBm，主要干擾可能是鄰近手機正接收一個大的正向鏈路訊號，而正好一個手機又在進行靈敏度測試，其正向鏈路訊號設定在-104dBm或以下。將正向鏈路設定在較高水平的手機測試包括動態范圍、最小發射功率和開環范圍，一般來講這些測試的正向鏈路為-25dBm。

◆接收器和發射器耦合
影響Nt大小的另一個噪音源是手機發射器與接收器的交叉耦合，這是手機設計問題，由于接收和發射訊息通道之間沒有適當隔離或匹配造成。因為是設計問題，所以解決方法的成本很高而且很困難。正向和反向鏈路間隔45或80MHz，故分別對單元波段和PCS波段來說干擾在鏈路之間是高度隔離的，在手機前端會發現從一個鏈路到另一個鏈路的串話現象，這是手機前端設計問題。

接收器訊息通道感應性

既然頻譜噪音主要來源上面都已列出，現在我們來看一下這些頻譜噪音是如何進入手機接收訊息通道的。

通常我們采用兩種方法測試手機，最常用的是藉由實體RF連接進行測試，這種連接常被稱為‘過電’連接，而不常用的測試連接方法則是直接藉由手機天線。我們假定這里討論的所有測試都是藉由實體‘過電’連接器進行，根據手機生產制程決定是否連接天線。為了發現最壞的情況，我們假定天線已裝配到手機中。

多數情況下，手機會因屏蔽很差的RF電纜或未連接的天線埠很容易受到噪音影響。一般來講天線埠是噪音的主要來源，特別是如果天線是在測試時才接上。圖3表示正進行靈敏度試驗的手機對另一個正向鏈路功率-25dBm手機可能產生的影響情況，手機1是正進行測試的手機，具有較高的-25dBm正向鏈路功率。由于手機1發射訊息通道功率為-25dBm，假設未連接開關的衰減是20dB，那么藉由天線未連接埠泄露出的訊號可能高達-45dBm。

衰減值大小因設計而變化。由于藉由天線泄漏的訊號是經由空氣傳播，其傳播衰減可用Friis轉換方程運算：

其中：
Pr=接收功率
Pt=傳輸功率
Gr=天線傳輸增益
Gt=天線接收增益
λ=波長
d=Tx與Rx之間的距離

假設在最壞情況下，手機1距離手機21米遠(假定只有遠場效應，近場因素很難考慮)，將兩個手機平行對準且手機之間沒有衰減材料，則手機2的天線會收到一個高達-83.92dBm的訊號。這樣手機2的接收器就會有-103.92dBm干擾訊號，因為假設天線到過電開關的衰減為20dB。這個例子說明了一個手機在另一手機接收訊息通道上產生噪音的一般原因，根據例中所做假設，在實際執行中還有很多情況會引起不同的結果，這也為認識哪種噪音會從一個手機進入另一個手機訊息通道提供了基礎。方位、距離、開關衰減、屏蔽、天線設計和實現方式等，這些因素都會在導入噪音的整個轉換中發揮作用。

幾點注意事項

?如果是藉由‘過電’連接測試，天線沒有連接比連接了的要好。由于手機設計是圍繞在所要求頻段有效發射和接收訊號，如果藉由實體過電連接來測試，天線還是能夠接收外來訊號，加在發射和接收器前端。接上天線后，也可能在測量手機發射端時以較高功率把大訊號發射到外面去。在希望測試頻率上消除天線埠匹配(從天線連接器上取下天線)后，手機能在較高衰減電平上接收和發射訊號。

?由于外界干擾會進入被測RF電纜與手機的連接，因此使用適當屏蔽的電纜線是很重要的，最好是用有三重屏蔽電纜的N型連接器。

?測試時對手機進行屏蔽會大幅衰減來自其它手機或不明頻譜噪音源的外界干擾，前面手機對手機干擾的例子在具體測試需要時確定屏蔽衰減很有用。屏蔽手機不受外來干擾并不是消除噪音的唯一辦法，仔細處理所有被測手機頻率也能有效地避免干擾，這要求有更加復雜的控制軟體使訊息通道數和頻率初始化，以消除頻率沖突。

?密切關注正使用兩個相同頻率的手機的距離還能實現頻率重覆使用，手機對手機干擾的例子在確定安全重覆使用距離上非常有用。

本文結論

處理接收器干擾問題時，特別是在生產環境中，找出因靈敏度測試失效而使產量降低的原因不是一件容易的事，工廠的位置、工作時間、測試方式以及其它看似不相關的因素都會造成隨機性靈敏度失效。退回一步去認識干擾噪音主要來源和這些噪音源如何影響接收器前端，這樣對于解決靈敏度測試藉由率低的問題會更加容易一些。
