針對技術越來越復雜、利潤越來越薄的手機市場，測試必須快速、靈活和有效才能保證生產線達到維持利潤的批量，通過采用具有先進軟硬件和不同測試模式的測試儀器，可以對各種手機實現快速、精確地測量，從而確保3G產品所需的質量。

　　當今的無線手機比以往更需要精確嚴格的測試，而負責確保生產線上的無線手機質量的工程師需要的還不止精確性。針對目前新技術越來越復雜、利潤越來越薄的手機市場，測試必須快速、靈活和有效，才能保證生產線達到能夠滿足市場需求和維持利潤的大批量。

　　采用先進軟硬件、具備不同測試模式的測試儀器可以對各種手機實現快速、精確地測量，特別是新一代測試設備在提供更詳盡分析的同時還能使測試變得更快更容易，從而進一步改善與制造移動電話有關的吞吐量和性價比。

　　事實上，先進的測試儀器軟硬件能讓工程師在制造環境中實現某些傳統的研發測試。具備在生產線上執行更深層次的測試能力是非常重要的，因為通過這些測試可以發現潛在的一些問題，或發現為解決元件容差做出輕微調整的需要。

　　簡而言之，要想確保第三代產品所需的質量，簡單的通過/失敗測量是不夠的，除非想冒失去客戶的風險。移動電話制造商必須在制造過程中仔細檢測任何可能會影響少量元件的差錯。

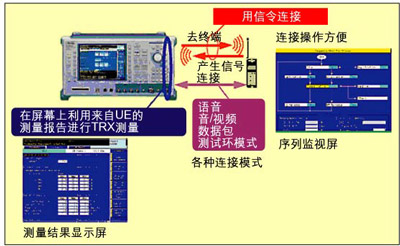

圖1：處于環回模式2的寬
帶CDMA手機的測試。

　　為 了檢測無線信號中的極小變化，測試儀器必須能夠執行快速分析。目前最新的測試平臺集成了ASIC、獨特的DSP技術和CPU來實現更快更詳盡的測量。事實 上，目前用于測試無線設備的大多數測試儀器至少具有三個數字信號處理器(DSP)，其中一個DSP用于測量信號并進行平均，第二個DSP執行調試處理(允 許測試儀器用作基站仿真器)，第三個控制顯示器、前面板、計算機接口和其它二個DSP。

　　DSP的速度和功耗是決定測試儀器測試速度的二個主要因素，其它因素包括連接三個處理器的內部總線速度以及軟件的架構和效率。

平均優勢

　　由 于這些新平臺能使測試儀器實現更快速的測量，因此這些平臺能在制造過程中實現平均運算。平均運算要求獲取和分析多個樣值，因此需要花更多的時間，但這是值 得的，因為它能增強可重復性。反過來，更高的可重復性意味著更嚴格的規范要求，因此能為制造商帶來更多的優勢。例如，更高的可重復性允許使用低成本部件， 從而有效地降低消費者的移動電話成本。另外，較高的可重復性還能提高良品率和利潤。

　　平均化需求取決于特殊測量、被測器件(DUT)以及測試 與DUT的結果穩定性，還有在改變話機輸入或輸出功率后話機到達穩定狀態的等待時間。在某些情況下，要實現穩定、可重復的測試所必需的平均值將多至20 個。每次測量都是對單個脈沖做的多次測量的平均，因此20次平均值中的每個都將是20個脈沖的平均。

　　在有20次平均的測試例子中，測試儀器中的寬帶CDMA手機處于測試環回模式2(圖1)。功率控制位圖案被設為全1，此時手機的最大輸出功率剛好在24dBm以下。這是一款功率等級為3的手機，規范中的要求是最大輸出功率24dBm，誤差范圍為+1dBm到-3dBm。

　　二十次平均對象是發送功率、頻率誤差和占用帶寬。濾波式功率測量是通過根升余弦濾波器實現的，其用戶設備和Utran(UMTS陸地無線接入網)都配置在接收器上。

一次測兩臺手機

　　除了時間和資金外，空間也是生產線需要考慮的重要因素。如果一個測量儀器能以相同的尺寸規格實現更強的功能，那它就具有較高的價值。正是認識到這一點，測試制造商已經增加了一些可選功能來提高生產測試效率。

　　可 以節省時間、空間和資金的選項功能之一是并行話機測試。有了這個功能后，一個測試儀就能同時測試兩臺手機，即使這兩臺手機使用不同的無線標準也可以。由于 可以降低功耗、電纜接線要求以及所需的儀器數量，該類型配置可以節省的成本高達30%，從而不僅提高了吞吐量，還節省了生產線的占用空間。

　　 在圖1中，測試儀器有一個處于測試環回模式2的寬帶CDMA手機。另外，功率控制位圖案被置為全1，此時手機的最大輸出功率剛好在24dBm以下。總共二十次平均的對象是發送功率、頻率誤差和占用帶寬。

作者：Craig Hendricks
高級技術支持工程師
craig.hendricks@anritsu.com
安立公司
