作者：安立 David T. Witkowski

   在一個典型的無線系統中，現場工程師和技術人員經常面臨形式各樣的系統部件，包括天線、電纜、濾波器、多路復用器、放大器、隔離器、環行器、開關、低噪聲放大器等。每個部件的失誤，都可能導致整個系統失敗。而其他現場工作人員，則將在不同的射頻/微波系統上進行工作，涉及范圍從廣播頻段到Ku波段雷達。

    民用設備和國防設備維修人員，往往需要快速評估和排除故障，還不能從機身中移出航空電子設備。在這些案例中，射頻和微波系統的性能主要依靠高精密零件，但其中有許多零件易受天氣和老化的影響。

    例如，由于腐蝕、潮氣侵入、正常的老化過程等原因，電纜、天線、濾波器的性能會隨時間而降低。

    此外，為優化無線通信系統的覆蓋范圍，傳輸和接收路徑需要信號分離元件以防止干擾，從而符合行業頻譜規范，并滿足動態范圍需求。

    測量和調試雙端口器件，如腔體濾波器、合路器、多路復用器(這些部分多少都需要進行一些主機共置，從而讓系統滿足發射標準)等，最好在現場工作，并經常需要在具有挑戰性的環境中完成，如進入密閉收發器、狹窄空間、天線塔及高架臺等。

    多儀表解決方案

    安裝和維護無線網絡測量方法的復雜性和多樣性，對測試提出了挑戰。工程師、技術員和其他無線專業人士傳統上依靠多儀器解決方案，使用笨重的臺式儀器滿足生產車間和戶外活動。通常使用的工具有矢量網絡分析儀(VNA)、時域反射計(TDR)、調制分析儀以及頻譜分析儀。

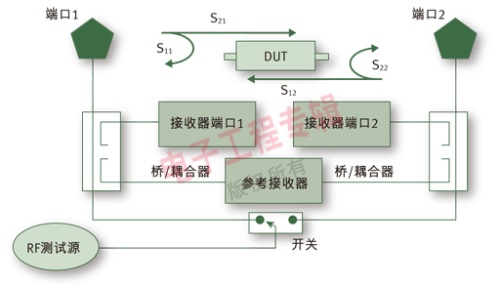

    網絡分析儀用來進行同軸和波導元件的S參數測量，以確定性能。現場人員使用TDR分析故障電纜，包括可能出現的輕微不連續性，這是由于連接松動、潮氣侵入、腐蝕或老化等引起的。頻譜分析儀分析和檢測頻率干擾源。頻譜分析儀使用調制分析來表明系統偏差、占用帶寬、發射模板、邊帶以及其它方面的性能參數。

    盡管這些測試配置了必要的測量能力，但有其局限性。由于使用多種儀器，而且許多臺式儀器功能專一，不能完成所有的測量，從而使“工具車”的配置大、重、笨。對于臺式“解決方案”而言，所有這一切都使得其很難(甚至不可能)在現場或高架/空間等受限的環境中得以使用。此外現場使用臺式儀器還有其復雜性：需要利用交流電源延長線甚至便攜式發電機提供動力設備。

    在現場使用臺式儀器的另一個問題是，其顯示器不能在陽光下使用。許多儀器的視角不適合現場使用，尤其是在工作系統物理空間有限時，因為這些因素看到的結果可能會產生差錯。

    從投資角度來看，購買用于現場使用的臺式儀器可能會讓任何采購代理都有點緊張。昂貴的投資(而且這些儀器從來沒有打算在現場使用)很快會因為惡劣的室外環境而遭到破壞。

    因此軍事、航空、廣播以及商業應用等無線通信網絡的現場工作人員，需要的是一臺專門為今天嚴格的性能測試和符合性測試要求而設計的儀器。它必須結合便攜性、耐用性和廣泛的測量能力和性能。

    手持式矢量網絡分析儀

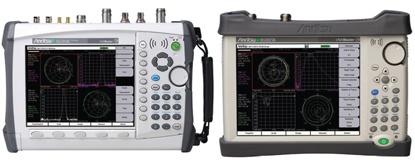

    認識到現場安裝和維護的需求，安立公司開發了MS202XC/3XC和MS202xB/3xBVNAMaster手持式矢量網絡分析儀(圖1)。

    這一新型儀表提供了射頻/微波工程師在不同現場進行系統維護和干擾查找所必需的幾個關鍵功能。

    高端型號MS202xC/3xC系列目前擁有手持式VNA中最高的帶寬，頻率覆蓋范圍從5kHz到20GHz。該儀表具有全面與臺式VNA競爭的性能，以及通常存在于其他儀表中的功能，如標量分析儀、矢量電壓表、功率計及頻譜分析儀功能。
