1 概述
互調（IM，InterModulation）是指當兩個或多個頻率信號經過具有非線性特征的器件時產生的與原信號有和差關系的射頻信號，又稱互調產物、交調或交調產物。為了提升系統容量，通信系統中同時采用多個載波（頻點）的現象非常普遍，而且載波功率也有逐漸加大的趨勢；考慮到實際電路通常都具備非線性特點，互調及互調干擾成為常見現象，在蜂窩移動通信系統、微波通信系統、集群移動通信系統、衛星通信系統、艦船通信系統等系統、民航通信系統、有線電視系統等系統中都有發現并引起廣泛注意。

互調一般分成有源互調和無源互調兩種。鑒于所產生互調產物的嚴重程度，傳統上人們主要關注有源互調，但隨著更大功率發射機的應用和接收機靈敏度的不斷提高，無源互調產生的系統干擾日益嚴重，因此越來越被運營商、系統制造商和器件制造商所關注。文獻[1]對比了有源互調和無源互調的特征：
有源互調的特點：（1）有源電路的非線性相對固定，不隨時間而變化；（2）分析理論相對成熟；指標明確，規范均能給出明確指標要求；（3）傳輸方向相對穩定；（3）可通過增加帶通／帶阻濾波器或改善濾波器性能加以抑制，高階互調干擾幾近忽略。

無源互調的特點：（1）隨功率而變，美國安費諾公司的實驗證實，輸入功率每增大1dBm，PIM產生電平變化約3 dBm；（2）隨時間而變。材料表面氧化、連接處接觸壓力、電纜彎曲程度等均會隨時間發生改變，進而影響非線性程度。（3）研究理論滯后，仿真研究手段未有實質突破，離工程化尚有相當距離。（4）產生環節多，傳輸方向非單一，難以抑制。（5）存在高階互調。
資助信息：本文受國家“新一代寬帶無線移動通信網”重大專項“TD-LTE網絡優化工具開發”（2010ZX03002-008）項目資助

2 2    互調的產生機制[1][2]
2.1諧波的產生機制
假設網絡中只有一個單頻信號輸入，輸出信號和輸入信號之間的關系如下：
（1）
上式中， 為直流項， 為線性放大項，  、 等高次冪項系數非零時，輸出信號就會出現非線性增大失真，即通常所說的諧波和互調干擾。單頻信號經過接收機等處理后，輸出信號常常會伴有N倍頻率的信號，這就是所謂的N次諧波。
假設輸入一個單頻正弦波，
代入泰勒展開式中，展開式右邊的2次冪項為：
（2）
上式出現了2倍頻信號（ ），即通常稱作的2次諧波干擾信號；同樣地，展開式右邊的3次冪項可以得到3次諧波干擾信號-----。
2.2互調的產生機制
假設網絡中兩個單頻信號輸入，那么此時產生的干擾除了諧波外，還有互調。
（3）
A．2階互調的推導
泰勒展開式展開后的2次冪項為：
（4）
上式中， 和 數學變換后得到的是上面已經介紹過的2次諧波干擾信號，而 經過三角變換后得到：
（5）
此式中的后兩項即是所謂的2階互調項，信號頻率分別是： 和 。
B．3階互調的推導
兩個標準正弦信號代入泰勒展開式后的3次冪項為：
（6）
上式中， 和 數學變換后引起的是3次諧波項，而 經過三角變換后得到：
（7）

此式中的后兩項即是所謂的3階互調項，信號頻率分別是：2f0-f1和2f0+f1。
同樣，  也可以經過三角變換得到兩個3階互調項，信號頻率分別是：2f1-f0和2f1+f0。
同樣地，可以得到4階互調項、5階互調項、6階互調項-----。
B．N階互調的一般性定義
將以上雙頻信號互調的分析推廣到多頻，即可得到互調產物在頻率上的一般表達式為 ，  、 、---、 為任意整數值， 即互調產物的階數。
一般地，每一對互調產物中的加號項（如f0+f1、2f0+f1）通常超出工作帶寬，只有減號項（如2f0-f1、3f0-2f1）才可能落在工作帶寬附近；并且對于偶數階的互調產物，其減號項（如f0-f1、2f0-2f1）接近直流項，通常也位于工作帶寬之外。因此，業界主要關注奇數階減號項互調。

2.3互調的強度規律
文獻[4]論證了互調產物漸近下降的特點，即一般認為高階互調產物的強度低于低階互調；但互調產物的強度預測至今仍是一個學術難題，尤其對于無源互調。文獻[4]提出了利用較為容易測量的低階互調產物來預測高階互調的方法，并給出了一組驗證數據（表 1）。業界也有常見結論認為，五階互調一般比三階互調低20dB左右，七階互調比五階互調低約15dB，因此習慣使用低階互調（如三階互調、五階互調和七階互調）來衡量器件的互調性能。

表1. 預測結果與實測結果的比較（dBm）

2.4互調的影響因素
文獻[1]指出：PIM是由器件的非線性引起的。非線性有3種可能的主要模式，一類為接觸非線性，另一類為材料非線性，還有一類就是工藝非線性。接觸非線性表示任何具有非線性電流與電壓行為的接觸，如彎折不勻的同軸電纜、不盡平整的波導法蘭盤、松動的調諧螺絲、松動的鉚接、氧化和腐蝕的接觸等；材料非線性指具有固有非線性電特性的材料，如鐵磁材料和碳纖維等；后者指因加工工藝引起的電傳輸非線性。

通過對天線的互調干擾的測試過程和測試結果的分析，文獻[5]認為減小天線在大功率下呈現的非線性以降低互調干擾，在天線及饋電的電纜上應該不使用非線性材料，如鐵、鎳等；天線的金屬與金屬的連接應防止松滑，盡量少使用螺紋連接，如果條件允許，最好焊接；由于所測試的天線為同軸電纜饋電，同軸電纜的彎曲程度應該盡量低，以免在電纜的連接處造成較大的應力，形成互調干擾產生的隱患。

3 互調的測試方法
目前，國際上制造三階互調整套測試設備的廠家主要有英國Summitek和德國羅森博格（Rosenberger）等，國內廠家有杭州紫光、鎮江澳華和南京納特等。

3.1互調的兩種測試方法

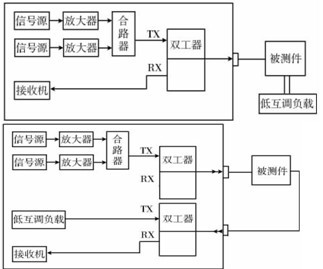

互調指標的嚴格測試一般在專業的微波暗室進行，這是因為周邊環境尤其是鐵磁材料會對結果產生較大影響。具體又分為正向互調（Forward IM）和反向互調（Reverse IM）兩種方式。其中正向互調又稱為傳輸互調（Transfer IM），反向互調又稱為反射互調（Reflection IM）。這兩者的差異主要體現在其射頻前端模塊的不同，它們的系統框圖如圖 1所示[6]。


圖1. 反向互調（上）和正向互調（下）測量原理
雙工器、濾波器、定向耦合器等器件一般采用正向互調測量方式，天線和負載等器件一般采用反向互調測量方式。對于同一器件的兩種不同測試方式，反射方式的互調產物通常比傳輸方式樂觀。
IEC推薦利用兩個連續波（CW）信號源對每一個樣本的三階互調產物的功率電平進行測量，在測試端每一個信號源為43dBm(20w)。顯然，這是針對早期的基站而言，直到現在，這個功率等級依然適用于大多數器件的測量。隨著新的數字蜂窩通信標準的不斷誕生，出現了更大幅度和更大范圍的功率等級。因此，除了43 dBm以外，還出現了小至26 dBm和大到5l dBm條件下的測量要求[7]。

3.2常見器件的指標要求
互調指標有絕對值和相對值兩種表達方式。絕對值表達方式是指以dBm為單位的互調的絕對值大小；相對值表達方式是指互調值與其中一個載頻的比值（這是因為無源器件的互調失真與載頻功率的大小有關），用dBc來表示。典型的無源互調指標是在兩個43dBm的載頻功率同時作用到被測器件DUT時，DUT產生-110dBm（絕對值）的無源互調失真，其相對值為-153dBc。
按照背景噪聲為-107dBm的標準估算，參照文獻[8]提供的材料，PIM3:<-120dBc@2*43dBm的無源器件適用于2W/每載波以下（含2W/每載波）的小功率場景，PIM3:<-150dBc@2*43dBm的無源器件適用于于2W/每載波至20W/每載波（含20W/每載波）場景，PIM3:<-160dBc@2*43dBm的無源器件適合于20W/每載波以上的超大功率環境。

實踐中，天線的三階互調產物一般要求不超過-107dBm，也即-150dBc。定向耦合器、功率分配器、雙工器、連接器和電纜組件等無源器件的其互調產物通常在-120～-100dBm，也即-163～-143dBc；而某些器件的互調產物更大，如鐵氧體器件的互調產物可達-60 dBc甚至更大。對于前一類器件，不要求測量系統的測量范圍太大。目前同類產品的互調測量上限是-65 dBm，也即-108 dBc。對于后一類器件，可以采用通用的頻譜分析儀測量，其測量范圍至少可以達到-150～30 dBm。

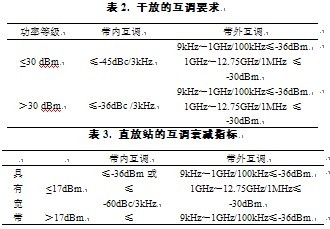

干放和直放站等有源設備或器件的互調指標要求分別如表 2和表 3所示。

4互調在移動通信系統中的實際應用
4.1應當注意的系統內與系統間互調干擾

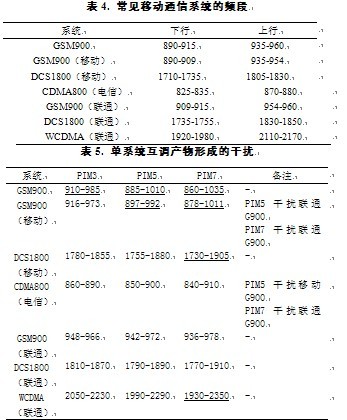

表 4和表5列出了常見移動通信系統的互調干擾情況。可以看出，中國移GSM900M系統的五階互調和七階互調產物會對本系統形成干擾，同時也會影響到中國聯通GSM900M系統；中國移動DCS1800系統的七階互調產物會對本系統形成干擾；中國電信CDMA800M系統的五階互調和七階互調產物會對中國移動和中國聯通的GSM900M系統形成干擾。

個別情況下，二階互調產物(F1+F2)也會對其他系統造成影響，比如CDMA800系統的二階互調產物也會對聯通的GSM1800系統產生影響。 在多系統合路的通信系統中，三個（含三個）以上頻點經過合路器時也可能產生F1+F2-F3形式的三階互調干擾。這使得POI等多系統合路室內分布系統的設計變得困難[8]。

4.1實際工作中天饋線互調干擾的排查方法
從實際經驗來看，移動通信系統中需要重點關注互調指標的器件主要有：天線、饋線、直放站、干放、電橋、負載、耦合器等。當前尤以天饋系統互調產物對網絡性能的影響最大。
互調指標的嚴格測試一般在專業的微波暗室進行，但實際工作中在定位網內干擾時也會借助便攜式互調分析儀（多采用反射模式），圖 2給出了使用便攜式互調儀現場排查互調干擾的檢測點示意。


圖2. 使用便攜式互調儀現場排查互調干擾的檢測點示意
根據實際操作的難易程度，通常按照“1-2-3-4-5”的順序開展斷站現場測試。也有經驗表明饋線的問題（如接頭制作粗糙或松動、饋線過度彎折等）往往是造成整個天饋系統的常見原因，因此“1-2-3-4-5”的順序也便于首先排除饋線問題。現場排查時，一般按執行比微波按時測試原為寬松的標準，比如要求測試點1的三階互調產物小于-80dBm。現場測試時為保證測試精度，需要注意下列事項：
    保證可靠的連接（包括足夠的接觸壓力，接頭處清潔等）。
    測量互調盡量排除外部干擾的影響 (先掃描外部干擾）。
    互調儀輸出信號功率不能超過器件的額定功率。
    斷開有源器件。
    注意天線的方向以及其覆蓋前方不能有大型金屬物體。
個別系統設備廠家還開發出互調干擾自動檢測功能，可以粗略判斷干擾惡化是否為網內互調干擾所致。

5結束語
隨著移動互聯時代的到來，話務量的激增使得控制網內干擾成為移動通信運營商密切關注的重要議題，而互調干擾就是同頻干擾之外的一種重要網內干擾。這就要求網絡規劃和優化人員熟悉互調的產生機制及可能影響，在頻率規劃時不僅考慮常規的同頻復用因子外，而且會分析多載波或多系統共存情況下可能產生的互調干擾。此外，便攜式互調測試儀也可以在日常維護工作中定位互調干擾時發揮一定作用。
