CMMB（China Mobile MultimediaBroadcasting）中國移動多媒體廣播電視。在廣電的大力支持，隨著CMMB在北京奧運會上的大放光彩，CMMB產業鏈得到了蓬勃的發展，相應的測試工具及儀表也隨之快速發展起來。

CMMB 信號發生器原理

在CMMB（移動多媒體廣播接收解碼終端）性能測試中，CMMB信號發生器是關鍵的測試設備。通過信號發生器可以比較方便的產生不同條件配置下的CMMB信號，從而可以完成對被測設備的接收靈敏度等各項指標的測試工作。
下面是CMMB信號發生器的原理框圖：

TS碼流是定制好的碼流播放文件，CMMB復用模塊是將碼流文件按CMMB復用協議編碼后輸出到CMMB調制模塊。通過控制上變頻模塊可以調整輸出信號的頻點的。通常情況下，信號發生器啟動時會以最大功率發射CMMB信號，通過控制上圖的電子衰減器可以根據需要衰減信號來達到對信號功率的調整，從而輸出不同頻點和不同強度的CMMB信號。
AWGN（加成性高斯白噪聲Additive White Gaussian Noise)
模塊產生混合了噪聲的CMMB信號，可以適當的模擬真實環境的信號情況。AWGN模塊為可選模塊，用戶可以根據實際測試需求選擇是否需要配置。

CMMB信號發生器的基本功能

我們公司開發了QF001 CMMB信號發生器，用戶可以用它來進行CMMB接收機的開發及對CMMB接收機進行性能測試，他的基本功能是：
1. 支持碼流文件的導入、播放及停止功能。
2. 支持對碼流文件的編輯功能，包括對調制方式、交織模式、RS編碼模式、LDPC碼率的編輯。
3. 支持BPSK、QPSK、16QAM的調制方式。
4. 支持3種交織模式。
5. 支持（240，240）、（240，224）、（240，192）、（240， 176）4種RS編碼模式。
6. 支持1/2、3/4LDPC碼率。
7. 支持對當前儀表狀態的實時監控，并用告警燈顯示其狀態。
8. 支持470MHz至860MHz之間的頻率可調，最小步進可為1Hz，并支持對標準頻點和自定義頻點的配置。
9. 支持-110dBm至5dBm之間的功率可調，最小步進可為0.5dB[YQC1]。
10. 支持自動化測試，可以實現在配置好的頻率及功率范圍之內以某個時間段為步長自動調整信號發射的功率和頻率，達到自動測試的目的。
11. 支持外部命令的控制，通過按照預定好的通信協議，可以由外部軟件通過USB連接線控制該儀表。
12. 支持對當前碼流的各子業務狀態的跟蹤和統計功能。
13. 支持對當前信號頻點和功率強度的跟蹤和顯示。
14. 支持軟件本身中英文界面的切換。

CMMB接收機性能測試

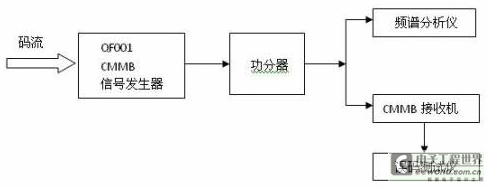

下圖是一個用我們的QF001進行接收機性能測試的原理圖

碼流播放文件經過QF001
CMMB信號發生器按指定的頻率和功率輸出，經功分器后輸入到頻譜分析儀和被測的CMMB接收機。根據這個測試原理圖可以對CMMB接收機進行接收靈敏度，載噪比門限等多種性能的測量。
2009年將是CMMB大發展的一年，CMMB產業鏈的成熟有待于各廠家的大力推進，CMMB信號發生器將在其中扮演重要的角色。很希望和國內的同行進行交流和合作。
有關CMMB接收機性能測試的內容和要求，請讀者參閱由中國國家廣播電影電視總局發布的GY/T 220.3-2007《移動多媒體廣播第7部分：接收解碼終端技術要求》。
