多輸入多輸出(MIMO)技術正在迅速流行起來，以便增強噪聲和干擾環境中的無線電性能。為同時滿足下一代射頻通信設備和器件的研發和生產測試需求，吉時利儀器公司(Keithley)開發了4×4 RF MIMO射頻測試系統。這套系統包括2920型矢量信號發生器(VSG)、2820型矢量信號分析儀(VSA)、2895型MIMO同步單元以及MIMO信號分析軟件。

      新型射頻信號發生器和射頻信號分析儀支持的擴展頻率范圍達6GHz。2920型VSG提供兩種配置，最大頻率分別為4GHz或6GHz，產生的信號頻率可低至10MHz。存儲深度達100M Samples的可選80MHz帶寬任意波形發生器(AWG)為用戶提供了測試大量商用通信信號的能力。

      2820型VSA的4GHz或6GHz配置則都具有40MHz的標準帶寬。2820型和2920型都可設定為2通道、3通道或者4通道配置。這些兩用儀器能用作獨立的儀器或用作4×4 MIMO測試系統中的一部分。280111型WLAN 802.11n MIMO信號分析軟件是一種基于PC的分析工具，用于IEEE 802.11x信號的單通道或多通道分析。該軟件也能支持4×4 MIMO通道配置。

      2895型MIMO同步單元為系統儀器提供高度同步的信號，支持4×4 MIMO測試同步。MIMO測試系統具有±1ns信號采樣器同步精度，峰峰值信號采樣器的抖動小于1ns，峰峰值射頻載波相位抖動小于1°。通過對具有這些高性能測量規范的系統進行嚴格的多單元同步，該系統能支持苛刻信號的MIMO測量，比如IEEE 802.11n 40MHz WLAN MIMO和IEEE 802.16e Wave2 Mobile WiMAX。

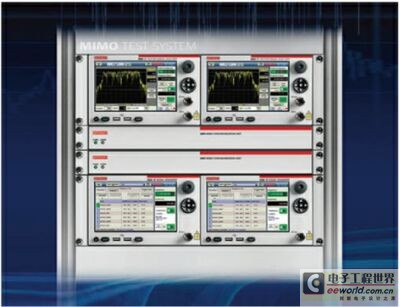

吉時利儀器公司的4×4 RF MIMO射頻測試系統包括2920型VSG、
2820型VSA、2895型MIMO同步單元以及MIMO信號分析軟件。
