近距離無線通訊(NFC)將現有的非接觸式辨識技術與互聯互通技術相結合并加以發展，由索尼(Sony)與恩智浦半導體(NXP)(前身為Philips)共同研發。NFC可廣泛用于各種資訊交換，例如電話號碼、圖像、MP3檔、數字式授權、電子錢包、廣告資訊、產品資訊等。這種資訊交換可在兩個具有NFC功能的電子設備(如手機)之間進行，抑或于具有NFC功能的手機和與其相容并位于近距離內的無線射頻辨識系統(RFID)晶片卡或讀取器之間完成。NFC被用作控制獲取資訊的密鑰以及諸如電子收費、通行證、訪問控制以及各種數據交換等服務，將可以徹底改變人們的生活模式與習慣。

NFC應用包羅萬象

NFC工作在以13.56MHz為中心的頻段，并在約10公分范圍內提供速率達424kbit/s的數據傳輸。與工作在該頻段的傳統式非接觸式技術(只有主動被動式通訊)不同，具有NFC功能的電子設備之間的通訊可以是主動主動式(端對端技術)，也可以是主動被動式。因此，NFC意味著一個在RFID網域的連接。此外，NFC與被廣泛使用的智能卡基礎架構向后兼容，如基于ISO/IEC 14443 A(像NXP的MIFARE技術)和ISO/IEC 14443 B的架構，同時也與Sony的FeliCa卡(JIS X 6319-4)相容。實現NFC設備之間的資訊交換，在標準ECMA-340及ISO/IEC 18092中制定了新的通訊協議。NFC論壇于2004年由NXP、Sony及諾基亞(Nokia)共同創辦，并藉此協調和促進NFC技術的發展。NFC論壇還制定保證各種NFC設備及服務之間互聯互通的技術規范。所有上述的標準(ISO/IEC 14443 A、B、ISO/IEC 18092以及JIS X 6319-4/FeliCa)都被涵蓋在內，并自2010年12月起，NFC論壇為NFC設備的兼容性提供證明。

為確保手機與不同廠家的RFID晶片卡之間的互聯互操作性，須要對各種NFC設備進行協議及射頻測試。其中射頻測試主要包括測量有關時間方面的參數、載頻與查詢模式下的訊號強度和接收靈敏度、負載調變參數(收聽訊號的強度)等。

簡易性廣泛應用

在前面已提及一些NFC應用。其中最顯著特點是使用的簡易性：只須簡單接觸或靠近具有NFC功能的設備，便可啟動所需的服務。以下是一些典型的應用。

．行動式付費

用NFC手機購票或付計程車費用，以及在非接觸式售貨點用NFC手機付費，或將收據存入NFC手機。

．權限及訪問控制

將電子密鑰權限證明資訊存入NFC手機、訪問保密機構、登錄保密電腦、開車門、設置居家辦公室。

．數據傳輸與交換

在各種NFC設備之間進行數據傳輸(端對端數據交換)如在NFC手機、數字相機、筆記本電腦間交換名片；把相機靠近打印機并印出照片。

．啟動其他服務

例如為數據傳輸啟動其他通訊連接、設置藍牙(Bluetooth)及無線局域網絡(WLAN)連接。

．讀取資訊

將智能型廣告中的時間表、地圖存入NFC手機，或者位置存入NFC手機，如停車位置。

．購票

把各種票券存入NFC手機，如電影，音樂會，體育比賽等等。

NFC數據傳播原理

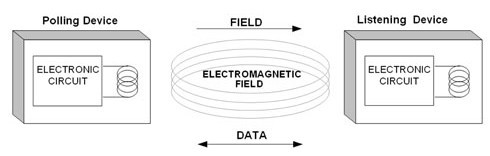

與RFID標準14443及FeliCa相似，NFC使用感應耦合，類似變壓器的原理，如圖1所示，NFC利用兩個導電線圈的磁場以耦合查詢設備(激勵設備)與收聽設備(目標設備)。

圖1 查詢設備(激勵設備)與收聽設備(目標設備)之結構配置

NFC工作頻率是13.56MHz，傳輸速率106kbit/s(部分地可達到212kbit/s甚至424kbit/s)。調變方式為不同調變深度的OOK(100%或10%)及二進位相移鍵控(BPSK)。

查詢設備的功率與數據傳輸

被動系統(如處于被動卡仿真模式下的NFC手機)進行傳輸時，其藉以查詢設備的13.56MHz載波訊號作為驅動能源。查詢設備的調變方式為ASK。在NFC端對端模式下，雙方都處于查詢狀態，其訊號都被加以調變及編碼。此時，所需功率相對減少，因為每個NFC設備都有各自的能源供給，并且傳輸結束后載波訊號自動停止發射。

收聽設備數據傳輸

由于查詢設備與收聽設備的線圈之間的耦合，被動的收聽設備同樣作用于主動的查詢設備。收聽設備的阻抗變化，直接會影響查詢設備天線端電壓幅度或相位變化，而查詢設備可檢測此變化，這就是負載調變技術。使用848kHz輔助載波的負載調變用于收聽模式(如ISO/IEC 14443)，其中輔助載波由基帶訊號加以調變，并以此改變收聽設備的阻抗。圖2顯示負載調變的頻譜。調變方式為ASK(如ISO/IEC 14443 A PICC)或BPSK(如14443 B PICC)。此外，還有第三種被動模式，它與FeliCa兼容，其負載調變不使用輔助載波，而為直接作用于13.56MHz載波的ASK調變。

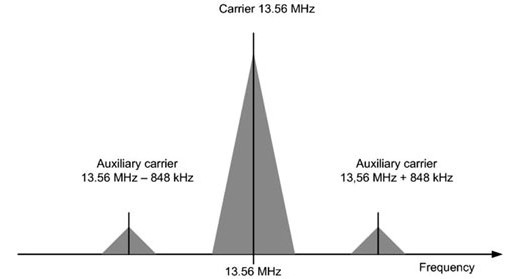

圖2 基于13.56MHz載波并使用848kHz輔助載波的負載調變，而圖中的三角形表示載波及輔助載波的調變頻譜(由于NFC使用時分多路通訊，三組譜線并不同時出現)

調變方式與編碼

如圖3～5所示，其調變方式為不同調變深度的OOK(100%或10%)及BPSK(如ISO/IEC 14443 B PICC)。

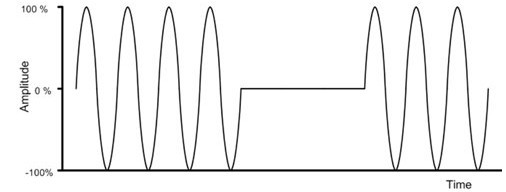

圖3 100%調變深度的ASK

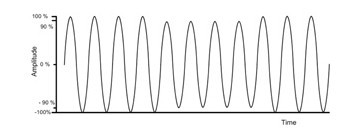

圖4 10%調變深度的ASK

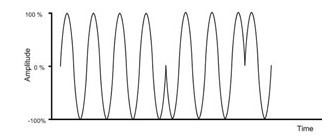

圖5 BPSK調變

如圖6所示，NFC使用NRZ-L、變形米勒(Modified Miller)以及Manchester編碼。NRZ-L編碼的一個位若是高電位即代表邏輯1，低電位則代表邏輯0。曼徹斯特(Manchester)編碼將每一個位分成兩段，邏輯1的前半段為高電位，后半段為低電位。邏輯0的前半段為低電位，后半段為高電位。

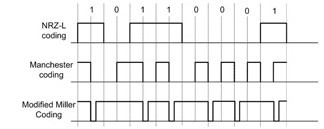

圖6 NFC使用三種編碼中的一種：NRZ-L、Modified Miller或Manchester(請參見表1和表2)

Modified Miller編碼也將每一個位分成兩段，邏輯1后半段的起始有一個低電位脈沖，而邏輯0以一個低電位脈沖開始。其中的例外是，當邏輯1之后為邏輯0時，不出現邏輯0的低電位脈沖，訊號保持為高電位。

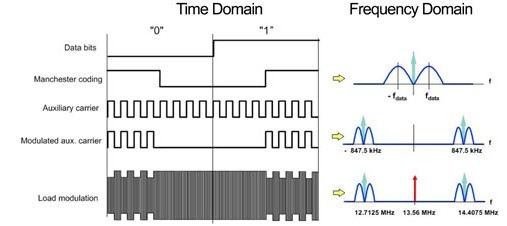

圖7顯示使用ASK調變及Manchester編碼的負載調變(如處于被動卡仿真模式下的14443 A PICC或NFC-A設備)。

圖7 使用輔助載波的負載調變在時域及頻域的圖示

NFC標準/標簽類型多樣

以下將進一步針對NFC標準的演進以及其主要的工作模式、標簽類型進行更詳細的說明。

NFC標準的沿革

三大標準ISO/IEC 14443 A，ISO/IEC 14443 B以及JIS X 6319-4皆屬于RFID標準，由不同公司(NXP、Infineon及Sony)提出。第一個射頻NFC標準是ECMA 340，并基于ISO/IEC 14443 A與JIS X 6319-4的空中接口。之后，ECMA 340被編入標準ISO/IEC 18092。與此同時，信用卡的主要發卡公司(Europay、Mastercard、Visa)也開始推廣基于ISO/IEC 14443 A與ISO/IEC 14443 B的付費標準EMVCo。在NFC論壇上，兩大群體將空中接口一致化，并分別命名為NFC-A(基于ISO/IEC 14443 A)、NFC-B(基于ISO/IEC 14443 B)以及NFC-F(基于FeliCa)。圖8和圖9分別顯示了NFC射頻與協議標準以及測試規范的沿革過程。

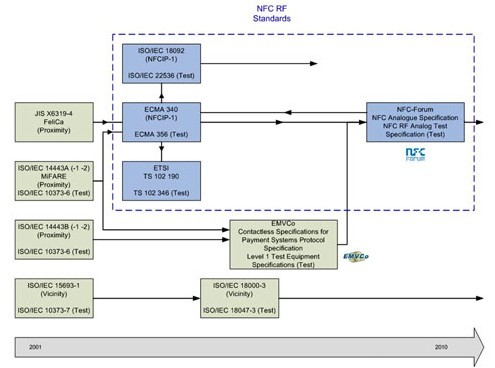

圖8 NFC射頻標準的沿革

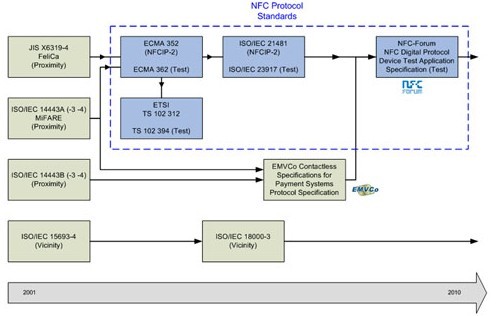

圖9 NFC協議標準的沿革

調變與編碼工作模式

如圖10所示，NFC有三種主要的工作模式，一為被動卡仿真模式(被動模式)，這時NFC設備就如同與現存標準相容的非接觸式卡片。其二為端對端模式，兩個NFC設備進行資訊交換。與讀寫模式相比，激勵設備(查詢設備)所需功率相對減少，因為目標設備(收聽設備)也有自己的能源供給。最后是讀寫模式(主動模式)，NFC設備處于主動狀態，對現存的被動式RFID標簽進行讀寫。

圖10 NFC的工作模式

上述的每一種模式都可以與下面的任意一種傳輸技術相互結合：NFC-A(與ISO/IEC 14443 A)向后兼容、NFC-B(與ISO/IEC 14443 B)向后兼容、NFC-F(與JIS X 6319-4)向后兼容。為支持所有各種不同技術，如圖11顯示，處于查詢模式下的NFC設備首先用相應的請求訊號試探NFC-A，NFC-B以及NFC-F標簽的反應。當從相容設備得到反應后，NFC設備便依照標準建立通訊模式(NFC-A，NFC-B抑或NFC-F模式)。依照通訊模式(主動或被動)、傳輸技術(NFC-A，-B，-F)以及傳輸速率(比特率)的不同，進行相應的編碼與調變。

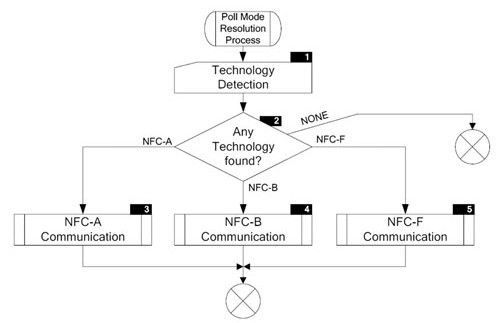

圖11 查詢模式下辨識過程之流程圖(主要流程)

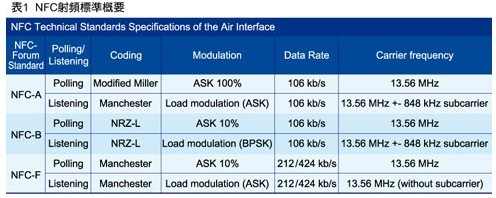

表1列出對應于NFC-A、-B和-F傳輸技術的編碼，以及調變和數據速率

NFC標簽分四種類型

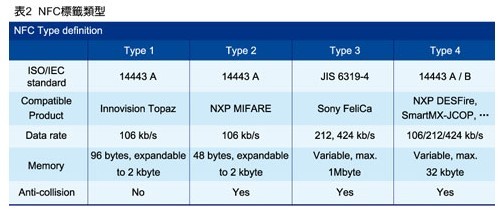

NFC標簽是被動設備，可用于與NFC主動設備進行通訊。NFC標簽主要用于廣告，以及用于存儲數量不大的資訊并將資訊傳送給NFC主動設備等領域。依照不同的格式和容量，NFC標簽被分為四種基本類型并以類型1～4命名(表2)。其格式分別基于ISO 14443的類型A與B以及Sony的FeliCa。
