摘要：文章介紹了微波功率放大器在無線通訊測試中的應用，詳細闡述了可能對此類測試造成影響的3IM、IP3、IMD3 等關鍵參數的原理及其測試方法，介紹了AR"S" 系列微波功率放大器在此類測試中的獨特設計和技術優勢。

1 QFN 封裝特點

AR 射頻/ 微波儀表部門， 可設計制造頻率覆蓋DC~45GHz，功率覆蓋1~16000W 的功率放大器。應用范圍包
含了電磁兼容測試(EMC)，射頻元器件測試、物理學(等離子體生長)和化學(質譜)應用，軍工(干擾器、雷達)，材料試驗(超聲波)，醫療診斷測試(核磁共振，MRI)和一般實驗室使用。本文將主要討論AR "S" 系列微波功率放大器在無線通信測試中的應用。
在過去二十多年中，無線通信應用呈現爆炸式增長。從AT&T 在1983 年研制開發Advanced Mobile Phone Service

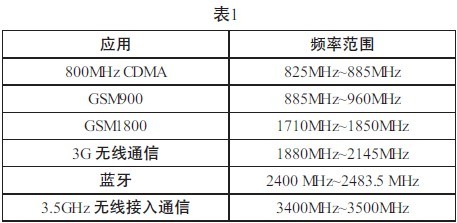

(AMPS)開始，個人通訊服務(PCS)迅速開始盛行。在此期間，通訊測試系統對高線性功率放大器的需求程度從未降低。對放大器的另一個要求既是頻率覆蓋范圍，表1 中列舉了我國部分民用無線通訊系統的適用頻率范圍，表1 中清楚地顯示了在800MHz~4GHz 頻帶范圍內頻率應用劃分。AR 射頻/ 微波儀表部門為適應無線通訊測試需求，設計開發了寬頻帶、高線性的"S" 系列A 級微波功率放大器。從800MHz 到18GHz 超寬頻帶范圍，功率覆蓋1~800W，能符合任何無線通訊測試的應用。

2 3IM 的定義和測量方法

功率放大器的頻率范圍由通訊適用頻段而定，同時對于無線測試應用還要求放大器的高線性，理想的功率放大器能
真實再現輸入信號，而不加入額外的頻率輸出(雜散)。但是，實際應用中的功率放大器都存在一定程度的非線性。在線性放大器的設計當中，設計人員往往會被半導體器件固有的非線性所限制。這在單頻點放大時并不是一個嚴重的問題，但在實際無線通訊中信號往往是多頻點發射。放大器由于多頻點輸入造成一定程度的非線性，稱之為互調失真(IMD)。互調失真主要表現為放大器輸出除了基波之外還包含所有可能的雜散成分。除了諧波之外，這些雜散成分還可能是兩基波一切可能的和、差頻點，定義為集電極電流冪級數展開。
雜散頻率一般表示為：
fs =±Mf1±Nf2 (1)
其中，fs 為雜散頻率，M& N 為大于1 的正整數，f1 、f2 為基波。

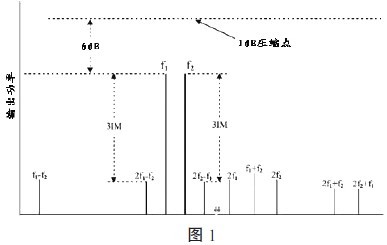

圖1 所示顯示了當輸入基波為f1、f2時，放大器的典型輸出，除f1、f2 以外的雜散信號均為互調失真導致的。


從圖1 中容易看出，三階互調(2f1－f2)和(2f2－f1)是最重要的失真信號，因?yàn)樗鼈冏羁拷ㄐ盘?hào)，其余重要的失真信號包含三階互調(2f1 ＋f2)和(2f2 ＋f1)，以及二階互調(f1 －f2)， (f1 ＋f2)； (2f1)和(2f2 )。
圖1 中還描述了一種相對簡單和寬泛的功率放大器線性的驗證測試方法，叫做" 雙頻" 測試法，利用兩個相對靠近的
基波作為放大器的輸入信號。通常規定將基波輸出定義為1dB 壓縮點以下6dB 的水平，而AR 的"S" 系列放大器在測試時一般將輸出定義為1dB 壓縮點以下10dB，以此避免任何由于基波相位和峰值包絡變化引起的增益飽和，從而使測試余量小于6dB 的水平。工作在1dB 壓縮點以下10dB 的水平，就可以距離6dB 的水平有了4dB 的余量。互調失真的水平主要由3IM來體現，3IM被定義為最靠近基波的三階互調和基波的相對值。

3 三階截點(IP3)的定義與測量方法

另外一種更加方便和準確的功率放大器線性定義，就是所謂的三階截點(IP3)。這種方法的優點在于，它是由放大器測試數據推算得出，利用遠低于飽和狀態下的測試數據即可得出結論。

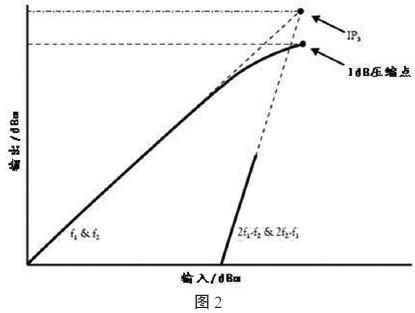

圖2 所示假設了一個放大器輸入輸出關系，此放大器一樣遵循圖1 中的雜散規律。基波輸出為一斜率為1 的一次函
數(m=1)。輸出功率隨著輸入功率的增長而線性增長，直到放大器的限流效應導致功率輸出逐漸降低，從而偏離了線性關系。功率實際輸出和理想輸出相差1dB 時定義為1dB 壓縮點。
三階互調的分量也在圖2 中表示出來，這些分量的功率遠小于基波，但是其增長斜率卻為3(m=3)， IP3 的定義即為兩條曲線延長后的交點，在這一點，三階互調分量的水平和基波水平相等。值得注意的是， IP3 不是一個實際測量值，而是一個通過延伸曲線得出的一個理論值。在1dB 壓縮點以內，功率放大器都能保持很好的線性，所以兩條曲線是非常容易得出的。IP3是由三階互調分量定義得出的，在實際中，功率放大器在達到這一點之前就已經處在完全飽和的工作狀態了。即便如此，IP3依舊是一個非常重要的數值。
值得關注的是， IP3 與實際功率輸出有如下的關系：
IP3=Power(f1×f2)+ 3IM/2       (2)
其中，Power(f1+f2)為基波功率。
在AR 對3IM的實際測試中，基波水平是低于1dB 壓縮
點10dB，因此：
Power(f1+f2)=P0- 10dB       (3)
其中，P0
是放大器在1dB 壓縮點的輸出功率。
聯立式(2)可得：
3IM=2[IP3- Power(f1×f2) ]       (4)


表2



式(4)顯示IP3 在真實系統要求中的重要作用。AR 功率放大器的技術文檔一般都標明了IP3的值。有了IP3
的數值，可輕松計算出在一定功率工作狀態下的三階互調分量(IM3)，相反，也可在規定3IM和線性功率得出IP3。

4 結束語

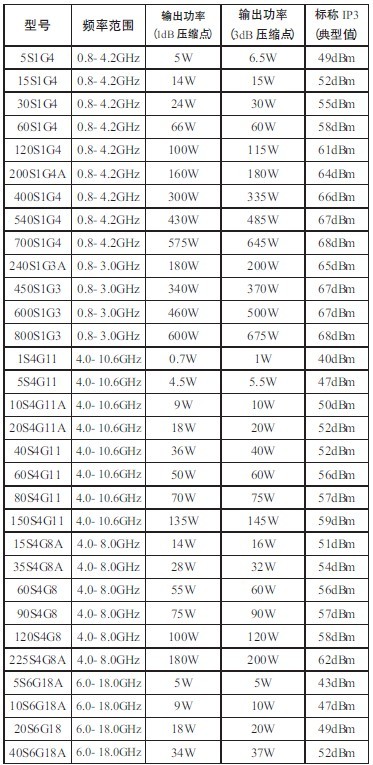

表2 所示列出部分AR "S" 系列微波功率放大器的IP3值。AR 射頻/ 微波儀表部門在這個系列微波功率放大器的設計研發中，一直與通信設備供應商保持著良好的開發合作關系，以保證其在無線通訊測試應用中的優異表現。憑借著多種自身專有技術，在放大器的噪聲抑制、提高線性度以及減少相鄰信道干擾等方面均有較好的表現。如此，使得"S" 系列微波功率放大器能有效地應用于模擬FDMA 的頻率分割、數字TDMA 和GSM 等多址接入技術， 也可以應用于CDMA、W- CDMA 等窄頻通信的擴頻技術。在實際無線應用中，"S" 系列微波功率放大器有效地降低雜散信號，能更有效地提供頻譜利用率，在多址編碼的實際使用中，通過IP3 可對線性度和頻率再生進行良好的預測。因此， IP3 是一個功率放大器是否可以應用于無線通訊測試的重要確定程序。除了上述提及AR 對IP3 平均4dB 的改善，AR "S" 系列微波功率放大器還應用了獨特的電路板設計，實踐證明，這樣的設計可為IP3 的改善增加3dB。
總之，AR "S" 系列微波功率放大器低噪聲和低雜散的特性使其完全適用于無線測試應用。超寬測頻率覆蓋范圍，不僅適用與4GHz 以下常用的手機、藍牙等無線通訊測試，還能覆蓋高達18GHz 的頻率范圍，使其可應用于衛星通訊、雷達測試等特殊領域。
