淺談掃頻儀在LTE清頻測試中的運用

2013-04-23 來源:微波射頻網 字號:

隨著4G在全國各地的不斷升溫,TD-LTE在全國多個城市已初具規模,越來越多城市將新建LTE基站。對于TD-LTE網絡占用的各頻段中存在其他網絡制式信號占用和外部干擾,應在未建站期間或建網初期展開清頻測試,查找和定位干擾來源,凈化頻段,降低底噪,減輕后續網優工作的難度。LTE掃頻儀作為常規路測儀表,比常規頻譜儀更適用于清頻測試,能以二維頻譜圖、三維頻譜圖、采樣點信號強度軌跡圖等形式展現測量結果,并具備測試數據回放和導出功能,同時配備專業的數據分析平臺,具有很強的可分析性。

1 概述

隨著4G在全國各地的不斷升溫,TD-LTE在全國多個城市已初具規模,在杭州、廣州、深圳等地更是已經達到市區連續覆蓋的程度。伴隨中移集團在2013年計劃新增20萬個TD-LTE基站的目標確定,越來越多的城市將逐步加入到LTE基站建設的大潮中來。由于LTE網絡制式的特殊性及其所占頻段,決定了它對于網絡質量的要求是比較嚴苛的,這就需要及時發現并清除LTE頻段存在的干擾因素。
目前國內使用的TD-LTE頻段包括:1880~1900MHz、2300~2400MHz、2500~2690MHz。這里我們注意到,存在多種制式的網絡占用在F頻段即1880~1920MHz,包括TD-LTE、TD-SCDMA以及中國電信PHS(小靈通)。由于小靈通現網用戶2011年底前全部退網未能按計劃完成,目前現網有接近1500萬小靈通用戶占用F頻段(1880~1920MHz),因此無論對于TD-LTE目前室外使用頻段(1880~1900MHz),還是預留給TD-SCDMA使用的頻段(1900~1920MHz)均會產生嚴重的影響。同樣,在E頻段(2300~2400MHz)和D頻段(2500~2690MHz)的頻段上,頻段帶寬較寬,也存在諸如廣電信號、定位系統以及其他一些未知的干擾存在。
什么是清頻測試?建網初期,使用掃頻儀器對新設頻段進行的全頻段摸底測試,統稱清頻測試。在LTE網絡建設中,也有將一些低頻譜效率系統進行清頻轉作LTE。LTE信號帶寬可以達到20M,散落在其帶寬內的干擾信號會淹沒在其信號內,對LTE數據業務的影響是巨大的,網絡建設完成后,想從寬帶的LTE信號中,分離這些干擾信號是很困難的。清頻測試可以在預設頻段使用前,對干擾基站信號的無線干擾源進行定位,找出干擾的方向、大小、頻段。所以清頻測試對LTE預設頻段內干擾程度進行的評估,可以凈化頻段,降低底噪,減輕后續網優工作的難度。

2 掃頻儀在清頻中的優勢

LTE掃頻接收機是一款高精度、高速度采集無線空口信號的掃頻接收設備,能掃頻接收 LTE-TDD信號,掃頻輸出RSSI,RP, RQ,Timing,CellID等主要參數,廣泛的用于網絡勘察、規劃、建設、優化等使用場合。同時,LTE掃頻儀還具備頻譜分析功能,對指定頻段進行信號功率的測量,以二維頻譜圖、三維頻譜圖、采樣點信號強度軌跡圖等形式展現測量結果,并具備測試數據回放和導出功能,同時配備專業的數據分析平臺,具有很強的可分析性。它在指定頻段內的頻譜分析功能與傳統頻譜儀相似,在清頻測試的應用上相對于頻譜儀又具有獨特的優勢。掃頻儀與頻譜儀對比如下:

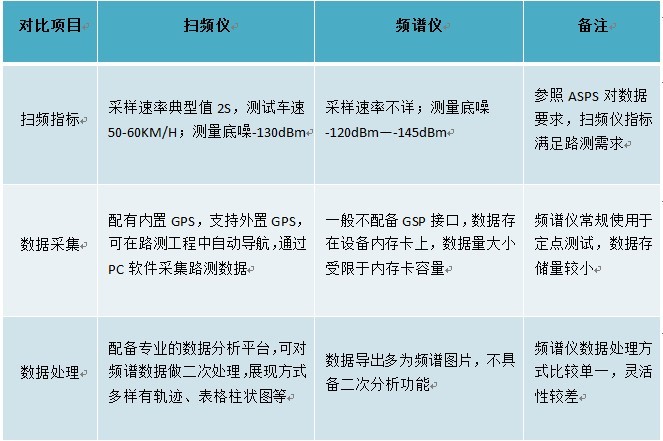

表1 掃頻儀與頻譜儀功能對比表

表1 掃頻儀與頻譜儀功能對比表


從上述對比中可以看出,相比較頻譜儀,掃頻儀測試數據量大,數據分析平臺對于測試數據的分析多樣化展現,更適用于路測形式的清頻測試,便于網絡規劃、優化人員使用。

3 清頻測試解決方案
3.1系統組成

接收機硬件:Eagle LTE掃頻儀,用于信號測量和數據采集;
測試軟件和分析平臺:用于配置測試計劃、執行測試命令腳本、數據存儲、回放及分析。

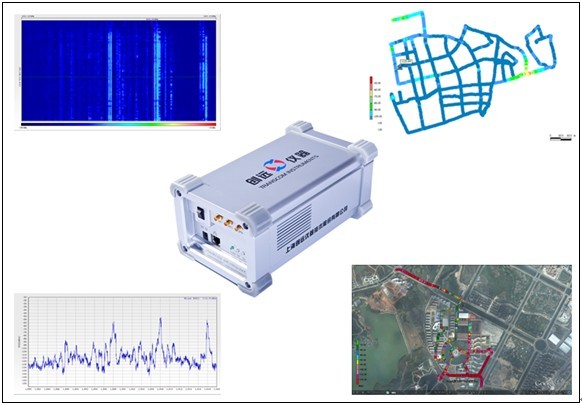

圖1 清頻測試解決方案系統構成

圖1 清頻測試解決方案系統構成

3.2測試設備及工參資料

清頻測試準備階段,需要準備以下測試設備及工參資料信息:
? Eagle LTE掃頻儀,1臺
? Eagle無線環境評估分析系統(EMAS),1套
? 八木天線及相關配件,1套
? TD-LTE基站基礎資料(含經緯度),1份
? 其他制式網絡基站基礎資料(含經緯度),如TD-SCDMA、PHS等,按需各1份
? 其他可能占用清頻測試頻段的無線信號資料,1份

3.3數據采集和處理

數據采集:
使用LTE掃頻儀的頻譜測試功能,依靠掃頻儀的高速采集特性,對指定頻段進行頻譜測量。可在頻段范圍內設置測量起始和結束頻率、RBW、掃頻次數及掃描處理方式。其中,RBW可設置最小15 KHz,最大200 KHz;掃描處理方式分為對設置的N次掃頻測量數據上報最大值或平均值。
測試過程中,軟件地圖窗口可根據信號強度變化,按顏色分段展現實時打點軌跡。參數展現窗口可展現實時二維、三維頻譜圖。測量數據包括時間、經緯度、頻率、RSSI都存儲在Log日志文件中,供數據后處理過程導出、回放和分析。

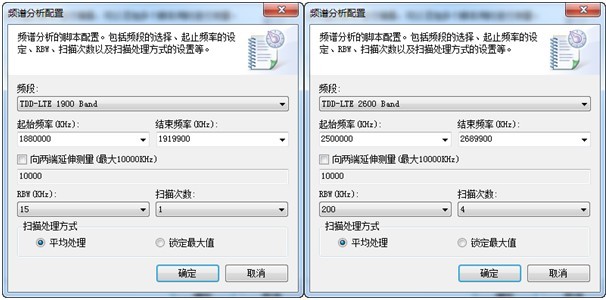

圖2 LTE頻譜測量配置圖

 圖2 LTE頻譜測量配置圖

數據分析和展現

打開日志后可回放測試數據,實時回放二維、三維頻譜圖。二維頻譜圖展示頻譜強度峰值、平均值、頻點,三維頻譜展示頻譜強度、頻點、時間。軌跡圖層可根據測試數據展現測試區域內各頻點峰值、均值軌跡,自定義單一頻點RSSI軌跡圖,以及干擾指數軌跡圖層。以上軌跡圖層除了在軟件窗口展現,還可導出KML文件在Google地圖中查看。統計并輸出測試區域內各頻點峰值、平均值、干擾指數報表。

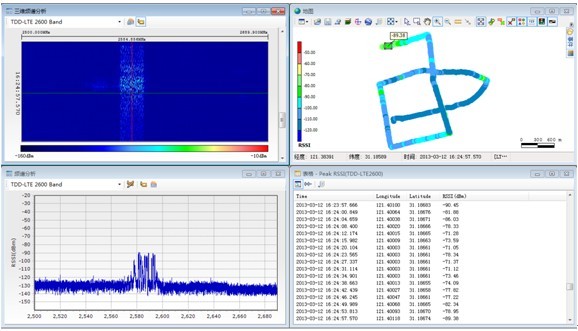

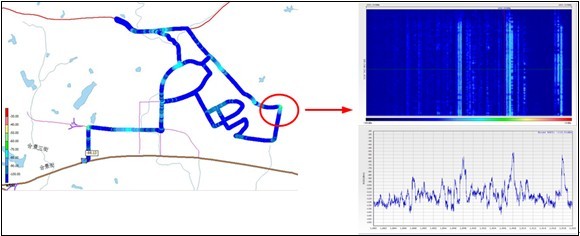

圖3 LTE頻譜分析功能展現

圖3 LTE頻譜分析功能展現


在實際分析過程中,可依據Peak RSSI軌跡圖層找出存在底噪明顯抬升的地理位置區域,通過二維頻譜圖獲知頻點、頻譜強度峰值、平均值,再結合三維頻譜圖觀察該區域是否持續存在底噪抬升現象。若該區域有持續高底噪現象,再根據頻點和事先準備的工參信息,初步判斷此處底噪抬升原因為某種制式網絡業務占用或是其他外部干擾

3.4干擾源定位排查

在分析過程中,對于依據頻率、帶寬初步判斷的干擾來源,可開展進一步干擾源定位工作,核實判斷準確性,并最終找到干擾源,消除干擾影響。對于存在的未知干擾,也需要通過定向掃頻查找來源。在干擾源定位、排查方面,Eagle LTE掃頻儀能夠與頻譜儀類似,通過連接八木天線定向查找干擾源。

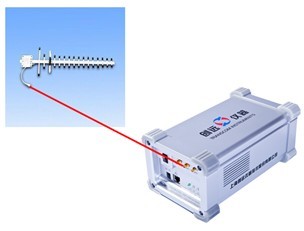

圖4 八木天線連接示意圖

圖4 八木天線連接示意圖


首先可先根據Eagle無線環境評估分析系統回放清頻測試數據,通過軟件的Peak RSSI軌跡圖層,結合電子地圖圖層找出存在干擾的大致區域,完成干擾源的初步定位。

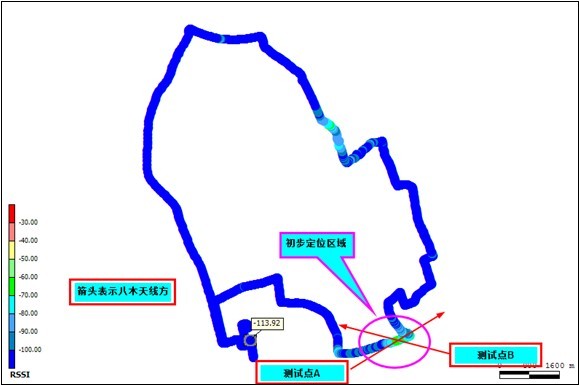

到達初步定位的區域,可使用八木天線的交叉定位法,進一步查找干擾源。使用掃頻儀連接八木天線定向掃頻,在A地點,使用八木天線掃頻掃到干擾最強的方向,然后在測試地點B使用八木天線掃到干擾最強的方向,兩方向的交叉處即為干擾源所在地點。如下圖:


圖5 八木天線交叉定位法示意圖

圖5 八木天線交叉定位法示意圖

通過掃頻儀連接八木天線,并使用交叉定位法對干擾源進行定位、排查,找到干擾源,驗證對干擾分析判斷的準確性,并最終達到消除干擾。至此,整個清頻測試及干擾排查任務都已完成,再使用Eagle無線環境評估分析系統軟件輸出最終清頻測試報告。

4 案例分析
4.1案例一

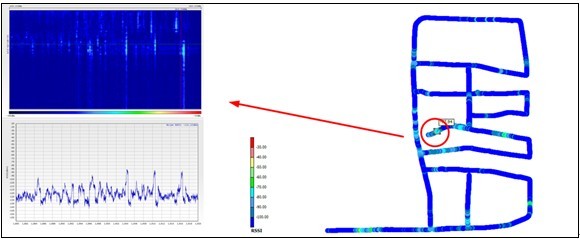

如下圖頻譜展示,測試區域有信號能量,以-105dBm為門限,信號帶寬近似為20M,判斷測試區域底噪高的原因為:該區域F頻段可能存在LTE基站。后經現場網優工程師核查,該區域確實存在一個F頻段的LTE新開基站,這與掃頻儀清頻測試的測量結果相符。

圖6 案例一數據分析截圖

圖6 案例一數據分析截圖


4.2案例二
如下圖頻譜展示,測試區域有幾個信號能量,且信號頻率分布規則,以-95dBm為門限,信號帶寬近似為1.6M,初步判斷測試區域底噪高的原因為:該區域F頻段可能存在TD-SCDMA基站。后經現場網優工程師核查,該區域TD-SCDMA基站的輔頻點占用F頻段,F(xiàn)頻段有業務占用,這與掃頻儀清頻測試的測量結果相符。


圖7 案例二數據分析截圖

圖7 案例二數據分析截圖

4.3案例三
如下圖頻譜展示,測試區域有幾個信號能量,以-90dBm為門限,信號帶寬近似為300kHz,初步判斷測試區域底噪高的原因為:該區域F頻段可能存在小靈通基站信號。參照現網PHS基站工參信息,再進一步到測試區域現場實地復測排查,確實發現存在未退服的小靈通基站。

圖8 案例三數據分析截圖

圖8 案例三數據分析截圖

4.4案例四

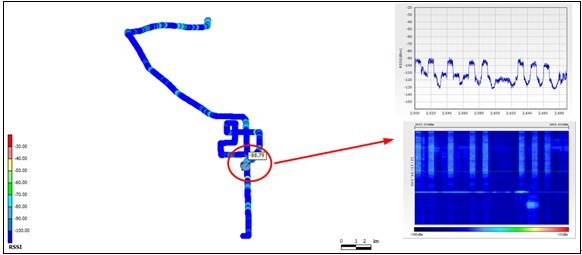

如下圖頻譜展示,測試頻段為D頻段(2500~2690MHz)。測試過程中在高架和部分路面有時會出現多個有規則的波形,波形帶寬約為8M,分布很有規律,且在一段時間內持續,通過頻譜分析,對目前移動使用頻段2575-2595MHz最有影響兩個波形,描述如下圖所示:


圖9 案例四數據分析截圖

圖9 案例四數據分析截圖

經和主設備廠商工程師驗證,該信號應為廣電信號,且前期已經基本驗證了信號來源,該案例掃頻儀的測試數據再次驗證了廣電信號對TDD-LTE D頻段影響的真實性。

5 總結

上述案例來自于華東、華南等地,由上海創遠和當?shù)剡\營商、主設備廠商用戶合作開展的清頻測試項目。通過這些清頻測試,發現了一些現網TD-LTE頻段中存在的干擾,如小靈通占用、定位系統、廣電信號和二次諧波等干擾。在這些干擾中,以小靈通信號占用為例,由于各地電信小靈通退網進度不一,對于TD-LTE頻段占用的情況具有不確定性。由于小靈通信號發射功率較低,一般為500mW,帶寬300KHz,如果不是在建網初期進行清頻測試,待TD-LTE基站大量建成入網后,這些小靈通信號都將淹沒在LTE頻段的底噪內,在這種優化階段再來查找小靈通的干擾信號將會是非常困難的。對于其他一些不確定因素的干擾,也應該在建網前或者建網初期及時發現和排查,避免造成優化階段在排查干擾環節中投入巨大的工作量。由此,本著建設優質網絡和提高工作效率的原則,清頻測試都是LTE建網初期必不可缺的一項工作。這個觀點也得到了各地運營商用戶的一致認可。
在掃頻儀的使用方面,Eagle LTE掃頻儀在軟硬件方面都具備特有的亮點。Eagle LTE掃頻儀支持最新的D頻段,即2500~2690MHz,共190M帶寬。部分國外品牌同類產品單次測量僅支持100M帶寬,對于190M帶寬的測量需分2次進行,這也體現了創遠作為國產品牌的儀器儀表企業,對于國內市場需求的響應速度是走在前列的。不僅如此,Eagle LTE掃頻儀還可以支持D、E、F三頻段的頻譜測量同時進行,超過300M的測量帶寬,在RBW設置為200KHz的條件下,測量周期小于1.5s,測量頻段范圍和測量速度都是極具競爭力的。
強大的后處理能力是Eagle LTE掃頻儀的最大亮點。Eagle無線環境評估分析系統在測試環節可對測量數據按需選擇平均處理和鎖定最大值處理方式;在數據后處理環節可實時回放數據,展現二維和三維頻譜圖,展現測試區域內各頻點峰值、均值軌跡,展現干擾指數的軌跡和生成統計報表,并支持測試軌跡圖層的導出和原始數據的導出。強大的數據處理能力,能夠幫助用戶快速、直觀地發現LTE頻段內的潛在干擾信號;清晰直觀的二維三維頻譜圖、測量軌跡圖,配合基站工參信息,幫助用戶準確地判斷干擾來源;自動生成的統計報表、各種形式的軌跡圖層為用戶完成測試報告提供了豐富的素材。
根據上海創遠在華東、華南等地合作開展清頻測試的現場工程師反饋,使用Eagle LTE掃頻儀和Eagle無線環境評估分析系統對當?shù)鼐W(wǎng)格進行清頻測試和數據分析,由于硬件支持同時測量的頻段寬、測量速度快,軟件分析的便捷準確,使得現場的測試工作效率顯著提高,減少了很多重復性的測試工作。相比較使用傳統測試工具和其他品牌掃頻產品,工作效率至少提高60%,這是用戶對Eagle LTE掃頻儀產品的極大支持和肯定!

【作者簡介】
周浩然:畢業于上海海事大學電子信息工程專業,從事通信領域工作5年,網絡測試產品線技術支持,目前就職于上海創遠儀器技術股份有限公司,從事網絡優化測試產品的市場應用及功能開發工作。
