3.2 用功率計進行脈沖雷達信號測試

R&S NRP 系列功率計提供了多款探頭可供選擇，頻率覆蓋了DC-67GHz 的頻率范圍，功率范圍覆蓋了- 67dBm 到+45dBm 的范圍。

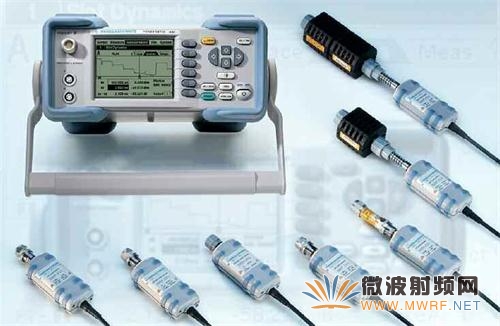

圖14：R&S NRP 功率探頭系列

對于脈沖信號分析，推薦使用峰值功率探頭NRP-Z81, 該探頭覆蓋了10MHz 至18GHz的頻率范圍，時域分辨率可達到12.5ns。

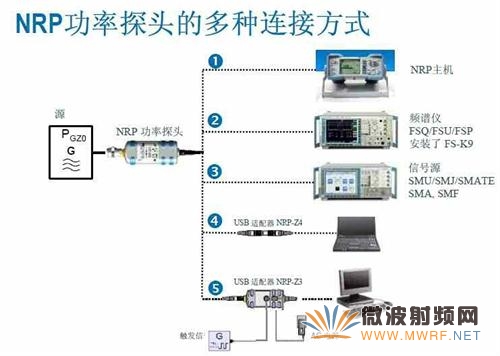

圖15： NRP 功率計的多種操作模式

使用POWER VIEWER PLUS 軟件，PC 加NRP-Z4 +功率探頭，可以實現的無功率計主機的操作。

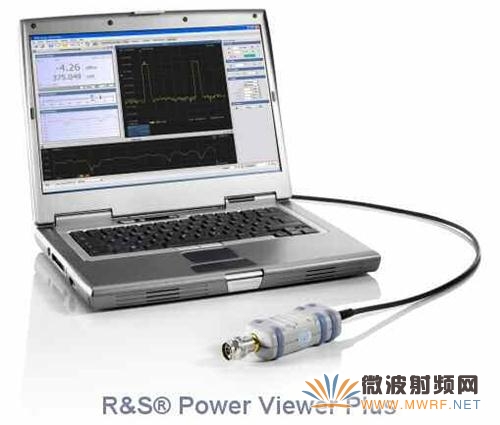

圖17： NRP 探頭直接連接電腦進行脈沖信號分析

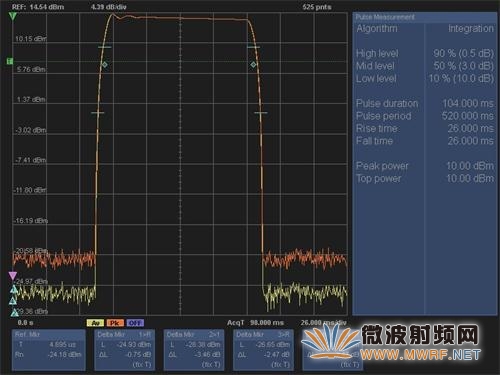

圖18： 用PC＋探頭分析脈沖功率，上升沿，下降沿，脈寬，周期，功率等參數

3.3 用R&S SMF100A 信號源進行雷達脈沖信號分析

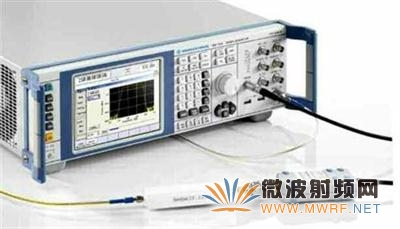

R&S NRP－Z 系列功率探頭可以直接連接R&S 公司信號源SMF100A，進行功率測量，脈沖分析，可以測量平均功率，峰值功率，脈寬，周期，占空比，上升時間，下降時間，過沖等參數。

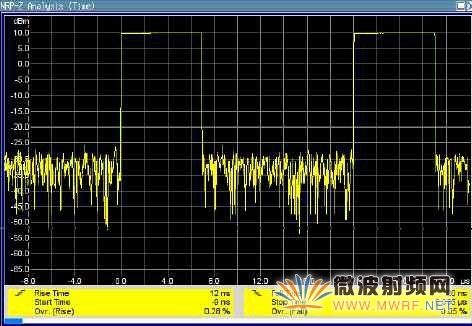

圖19：用SMF100A 信號源＋NRP-Z81 進行脈沖測試界面

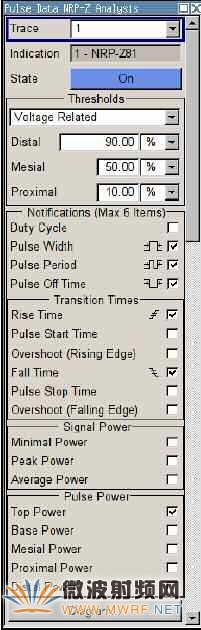

圖20：SMF100A 微波信號源＋NRP 探頭進行脈沖功率分析設置界面

4. 總結

綜上所述，R&S 公司的微波信號源R&S SMF100A，新一代頻譜分析儀R&S FSV，峰值功率探頭R&S NRP-Z81 提供了完整的雷達脈沖信號產生和測試方法，可以組成一套理想的雷達發射機和接收機系統的完整解決方案。
