雙流波束賦形概念在 3GPP Release9 的 LTE 標準中提出來，同時也是 TD-LTE 標準中最為重要的關鍵技術之一。它的提出，主要是為了解決多天線條件下，如何有效提升系統吞吐率，以及在 TD-LTE 同頻組網情況下，如何解決小區邊緣用戶由于同頻干擾而導致吞吐率下降的難題。本文將在闡述雙流波束賦形原理的基礎上，重點講述 TD-LTE 雙流波束賦形技術的測試難點和挑戰，并詳細介紹安捷倫公司針對該技術特點而最新推出的八通道雙流波束賦形測試解決方案。

一、基本原理闡述

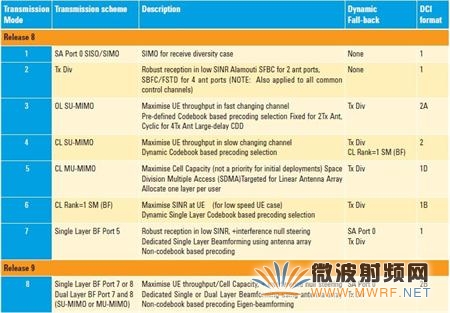

在 3GPP release9 的 LTE 標準中，新增加了一個傳輸模式 8，也就是業界通常提到的 TM8 (Transmission Mode 8)。在這種模式下，eNB 端可以發送單流的port7 或 port8 的下行信號，也可以發送同時包含 port7 和 port8 的下行信號，也就是我們這里提到的雙流波束賦形。

實際上，波束賦形技術本身，并不是一個新鮮的概念。這個概念早已經在雷達、航空航天以及太陽能系統中得到了廣泛的應用。從本質上，波束賦形是一種多天線技術，通過對每個天線的發送信號在幅度和相位上進行加權，從而使得各天線進行相長相干或是相干相消，以使發送的信號具有空間選擇性。

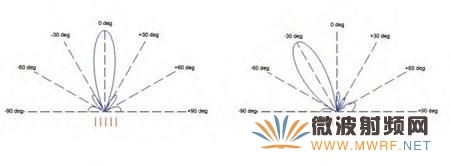

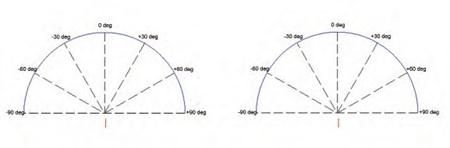

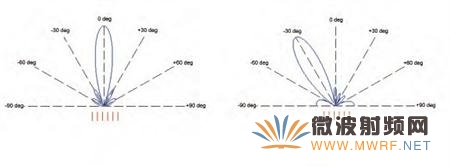

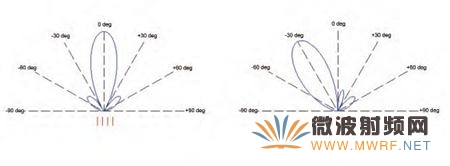

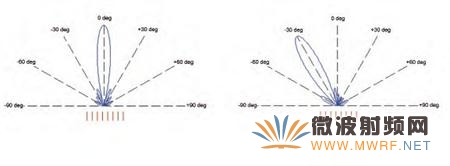

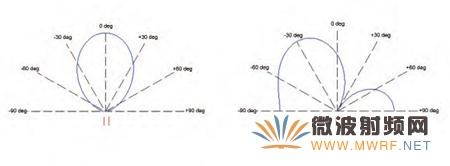

下圖是在不同的天線數目情況下，仿真得到的賦形效果圖 :

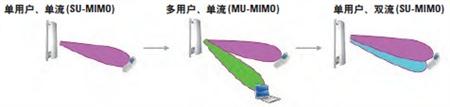

目前 TD-LTE 產業界普遍采用 8 天線的方法實現波束賦形，從 release8 標準中提出單流波束賦形，到目前 release9 提出的雙流波束賦形，對應的實現方式和實現效果如下圖所示 :

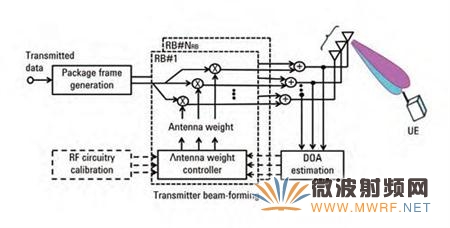

TD-LTE 的 eNB 端，無論是實現單流還是雙流波束賦形，幾乎無一例外地采用了 8 天線技術，其實現方式如下框圖所示 :

從上圖不難看出，在信號生成到發射的流程中，3GPP 對此都做了嚴格的規定，而對于波束賦形部分，標準中并未強制規定采用何種加權矩陣和算法，因此，各個廠商在具體的實現方法上均不盡相同。這也對后續的測試提出了一定的要求和挑戰。

二、目前業內的主流測試方法及主要問題

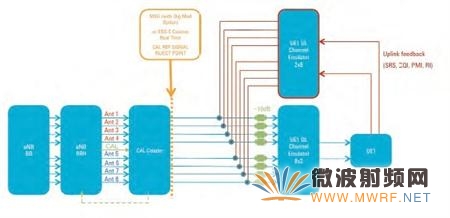

與傳統的實現方式不同，TD-LTE 的雙流波束賦形在實現上采用了 8 天線技術，同時又利用了LTE 標準中關于MIMO 的相關概念，因而其測試難度也顯著增加。目前，大多數的廠商在做系統級驗證時大多采用的如下所示的方法 :

由上圖所示，經過校準的 8 根天線上的射頻信號通過一個配置為 8x2MIMO 的信道仿真器，將兩路輸出信號發送至 UE 終端，UE 根據信道條件和自身測量結果，會將對信道的反饋信息 ( 如 CQI,RI 等 ) 再通過另外一臺配置為 2x8 MIMO 的信道仿真器將 8 路信號回傳至 eNB 的 8 根接收天線。最終，雙流波束賦形的效果將從 UE 終端的吞吐率結果得以驗證。

對于 eNB 端測試而言，上述測試方法有如下幾個疑問需要進一步解決 :
1) 賦形效果的好壞只是通過唯一的吞吐率結果給出，如果 UE 測得的吞吐率結果不符合預期，如何定位問題所在 ?

2) eNB 端的 BBU 算法工程師可以從基帶數據繪出預期的波束賦形效果圖，而信號一旦經過 RRU 之后，如何從空口直接觀測到實際賦形效果 ? 換言之，如何驗證每根天線上的加權系數是否符合預期，并且驗證 RRU 端的校準過程準確無誤 ?

3) 雙流波束賦形引入了兩個新的天線端口 port7 和 port8，如何有效測得每個端口的實際工作狀態，包括 EVM, 星座圖，RB 分配情況，DCI 解碼信息，CRC 檢驗結果等。

4) 當出現測試結果與預期結果不相吻合時，如何利用第三方工具定位問題出在 eNB 端的實現上還是信道仿真器的配置上 ?

安捷倫公司最新推出的 8 通道信號分析系統 N7109A，配合功能強大的89601B VSA TD-LTE 信號分析選件，完美解決了以上難題，為 eNB 研發工程師提供了一套實用的分析工具。

三、安捷倫最新推出的八通道雙流波束賦形方案介紹

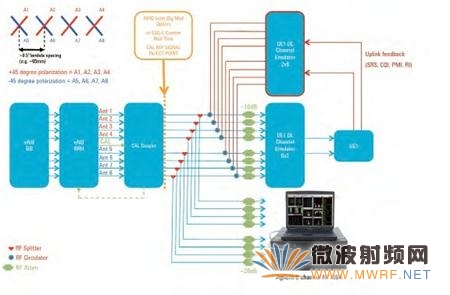

如圖所示，基于安捷倫 8 通道的 TD-LTE 雙流波束賦形解決方案，將信號直接從 eNB 的耦合盤通過功分器引出 ( 另外一路則正常通過信道仿真器 )，從而實現對純凈的未經過衰落的 eNB 發射信號進行解調解碼分析，以可視化的形式給出賦形效果圖。

與此同時，該方案也可在研發早期階段，進行半實物仿真時定位分析問題。此時測試系統搭建上則更為簡單，直接將 8 根射頻線纜送入 8 通道N7109A 即可。

下面，就一個實測結果做一個簡要分析 :
以上是安捷倫 89601B VSA 軟件分析得到的一個測試實例截圖。由于測試的是雙流波束賦形，所以給出每層 (layer) 的 EVM，星座圖，資源塊分配以及CRC 檢驗結果。

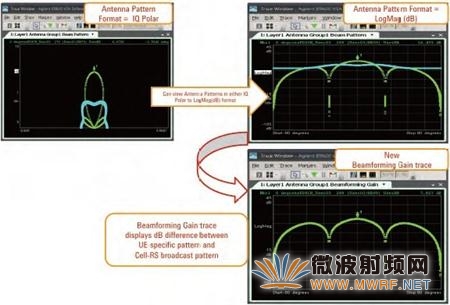

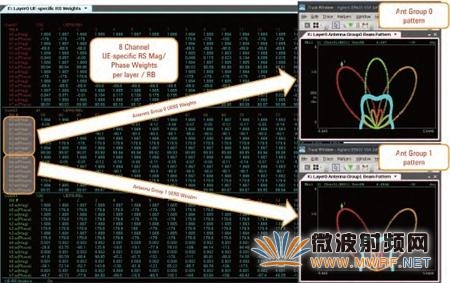

更為有效直觀的顯示結果，是每路天線上的加權系數，以及最終繪得的實際天線賦形效果圖。圖中用不同顏色區分了不同用戶，并且用藍色繪出廣播信道的賦形效果。不僅如此，通過改變賦形效果圖的坐標系，還可以方便讀取出每組天線賦形后的波束方向角度以及賦形增益。
