引言

在把RF技術整合到設計中時，嵌入式設計人員發現有許多新問題需要解決：(系統中的藍牙芯片是否以預期方式發送)？802.11芯片組在運行過程中是否正確編程？怎樣追蹤發射機與接收機之間的交互過程？

在這些問題上，混合信號示波器(MSO)顯得力不從心，因為它只適合處理模擬信號和數字信號，而不能高效測量RF信號。另一方面，頻譜分析儀很難整合到處理系統級問題的測量環境中，因為在這種環境下，與系統其它部分-的時間相關性非常重要。設計人員正努力在這種環境中設計、調試和檢驗系統。

泰克MDO4000系列混合域示波器是一種內置頻譜分析儀的革命性示波器，它不僅僅是一種新的示波器，而且變革了您的測試方式。它捕獲時間相關的模擬信號、數字信號和RF信號，系統級全面了解被測器件的特點，一目了然地同時觀測時域信息和頻域信息。可以觀察任意時間點上的射頻(RF)頻譜，及其變化過程。這樣一臺高度集成的示波器，可以幫助您迅速高效地解決最復雜的設計問題。

2.4GHz ISM頻段

2.4GHz ISM無線頻段在國際上被專門分給工業、科學和醫療中的射頻(RF)信號使用，而不是用于通信目的。這些頻段中的應用包括射頻加熱處理、微波爐和醫用熱療機等。

盡管最初分配目的不同，但近年來，短距離、低功耗通信系統在這些頻道的應用正在飛速增長。無繩電話、藍牙設備、NFC設備和無線計算機網絡都使用ISM頻段。

在2.4GHz-2.5GHz范圍內，最典型的無線技術是WLAN802.11a/b/g/n和藍牙。WLAN信號是一種突發脈沖信號，通常會占用最高20MHz-40MHz的帶寬。藍牙采用稱為跳頻的無線技術，在79條通道上跳頻(每條通道1MHz；中心頻率為2402-2480MHz)。信號的瞬態特點使得傳統頻譜分析儀很難看到或測量這些信號。通過提供超寬帶寬，MDO4000可以高效捕獲WLAN突發信號及整個藍牙跳頻頻段。

圖1.2.4GHzISM頻段上的WLAN和藍牙信號。

在MDO4000上捕獲WLAN信號捕獲WLAN信號設置起來非常簡單。如圖2所示，把一個垂直放置的RF天線連接到MDO4000的射頻輸入端。為整體了解2.4GHz上的信號，我們在MDO4000上打開“RF spectrum”(RF頻譜)，把Center Frequency(中心頻率)設置成2.42GHz，把捕獲帶寬設置成100MHz。如果想以預置的信號功率條件來捕獲突發脈沖信號，“The RF Power Trigger”(射頻功率觸發)是一種非常有用的功能。它在3GHz帶寬范圍內有效。在WLAN信號出現后，調節Center Frequency(中心頻率)，將WLAN信號移到頻譜視圖的中心。為限制MDO4000上的信號，我們可以把頻寬減小到40MHz，然后打開“The RF Power Trigger”(射頻功率觸發)，觸發WLAN脈沖。

圖2.MDO4000無線信號測試的設置。

時間相關

時間相關是MDO4000的主要優勢之一。

通過MDO4000上的“RF vs Time Traces”(RF對時間曲線)，設計工程師能夠看到在一段長時間采集的數據內部任意時點上的信號的RF頻譜，了解頻譜怎樣隨時間變化。共提供了三種曲線：Amplitude vs Time(幅度對時間)、Frequency vs Time(頻率對時間)和Phase vs Time(相位對時間)。

打開“Amplitude vs Time”(幅度對時間)曲線，我們可以觀察WLAN信號幅度怎樣隨時間變化。

時域畫面底部的橙色條稱為“Spectrum Time”(頻譜分析時間窗)。通過在整個時域界面中移動“Spectrum Time”(頻譜分析時間窗)，用戶可以直觀地看到采集數據中任意點上的RF頻譜。

例如，在圖3中，“Amplitude vs Time”(幅度對時間)曲線顯示先后捕獲了兩個WLAN數據包(脈沖)。“Spectrum Time”(頻譜時間)位于第一個WLAN數據包下面，因此頻域顯示了第一個WLAN數據包的RF頻譜。

圖3.第一個WLAN數據包的頻譜。

圖4.弱WLAN信號的頻譜。

在圖4中，在“Spectrum Time”(頻譜時間)移到左面和低幅度信號(在時域畫面上)下面時，頻域畫面現在顯示了另一個WLAN信號的對應頻譜，第二個WLAN信號要弱得多。用戶可以使用縮放功能，更仔細地查看這個WLAN數據包，如圖5所示。通過縮放功能，WLAN數據和“Spectrum Time”(頻譜分析時間窗)已經被放大，可以清楚地識別WLAN幀頭(平滑部分)和有效數據。


圖5.放大后的WLAN數據包。

時間相關不僅可用于“RF vs. Time traces”(RF對時間曲線)的分析，還適用于模擬信號/數字信號與RF信號的同步顯示，這是MDO4000上最獨特、最強大的功能之一。

自動頻域測量

MDO4000在頻域中提供了三種自動測量功能：Channel Power(信道功率)、Occupied Bandwidth(占用帶寬)和Adjacent Channel Power Ratio(鄰道功率比)。

“Channel Power”(信道功率)測量由“Channel Width”(信道寬度)確定的帶寬內部信號的總功率。“Channel Width”(信道寬度)用畫面中沒有陰影的部分表示。在這一測量激活時，儀器的帶寬自動設置成比“Channel Width”(信道寬度)寬10%，檢波方式設置成平均。

“Occupied Bandwidth”(占用帶寬)測量在“Analysis Bandwidth”(分析帶寬)內部指定功率百分比的帶寬。

圖6.MDO4000上的Channel Power(信道功率)測量。

圖7.MDO4000上的Occupied Bandwidth(占用帶寬)測量。

把數據導出到RSAVu，進一步進行分析

MDO4000是一種入門級頻譜分析儀，沒有內置數字解調功能。但是，MDO4000不僅允許用戶導出屏幕截圖，還可以導出捕獲的完整數據。用戶只需使用USB外部存儲設備，以TIQ格式(.TIQ)保存和存儲數據，然后把文件從MDO4000傳送到外部PC上，就可以使用RSAVu軟件離線分析信號。

RSAVu 軟件可以離線分析泰克實時頻譜分析儀(RTSA)和示波器捕獲的數據。該軟件為用戶提供了包含在RSA3408B 軟件選項套件中相同的解調和分析功能，從無線標準(如WLAN 802.11a/b/g/n、GSM、WCDMA、等等)直到最新的RFID格式和脈沖式信號分析。設計工程師可以使用RSAVu軟件來分析信號，而不必連接相應的采集硬件。

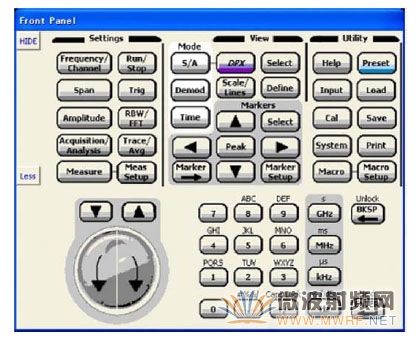

圖8 - RSAVu 軟前面板可以簡便地離線訪問進行設置和控制。

 RSAVu WLAN 解決方案

RSAVu WLAN 解決方案(選項29)支持最流行的802.11 a/b/g 標準，甚至支持11n 標準，覆蓋了十幾種測量，如Constellation(星座圖)、EVM vs. Time(EVM 對時間)、Power vs Time(功率對時間)、EVM vs SubChannel(EVM 對子信道)、Power vs SubChannel(功率對子信道)、SC 星座圖、Frequency Error(頻率誤差)、OFDM 平坦度、Symbol Table(符號表)、Spectrum Mask(頻譜模板)、Transmit Power(發送功率)。

RSAVu WLAN 選項還能夠自動檢測CCK 或ODFM 調制格式和速率。這對WLAN 設備的測試非常方便，并且在許多綜合設備的測試至關重要，因為這些綜合設備經常會遇到復雜的干擾，這就需要在混合模式操作下來診斷。

自動檢測功能允許工程師放大及自動分析每個脈沖信號，使用RSAVu 選擇相應的格式和數據速率。用戶只需把RSAVu 設置成自動檢測，然后把標記放在關心的脈沖上，RSAVu 會完成余下的工作。

我們使用RSAVu分析上面捕獲的兩個WLAN數據包。圖9演示了RSAVu怎樣在多個域中分析第一個WLAN 數據包：時域、頻域和解調域。可以使用標記把這三個域中的顯示界面關聯起來。

RSAVu 自動檢測第一個WLAN 數據包，使用OFDM (64QAM)調制方式實現54Mbps 的吞吐量。整個數據包的EVM 是2.97%。時域波形中的標記可以與星座圖上的標記實現時間相關。

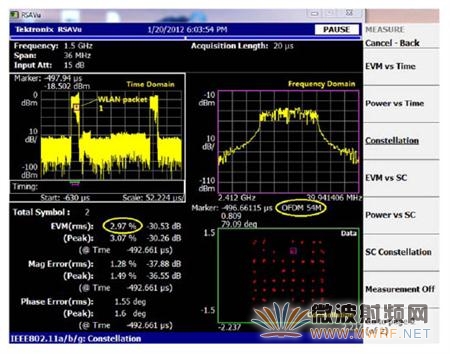

圖9- 使用RSAVu 分析第一個WLAN 數據包，調制方式：OFDM (64QAM)

圖10 顯示了第二個WLAN 數據包上的測量。RSAVu 成功地檢測這個數據包使用不同的調制方式OFDM (16QAM)來實現24Mbps吞吐量。與第一個數據包相比，它實現了更好的EVM，為2.29%。

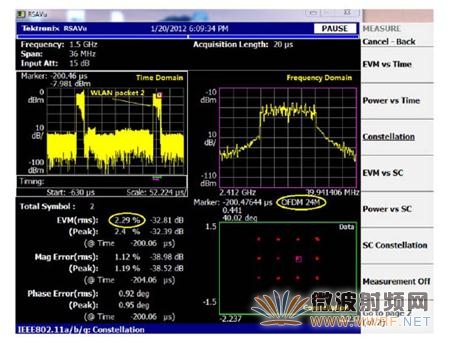

圖10- 使用RSAVu 分析WLAN 信號，調制方案：OFDM (16QAM)

測試GSM 信號

下面是使用MDO4000 混合域示波器進行GSM 信號測試的另一個實例。
GSM900信號可能會出現在900MHz頻段周圍。在圖11中，MDO4000正在捕獲一個以944MHz
中心頻率的信道傳送的GSM900 信號。帶寬約為250KHz。

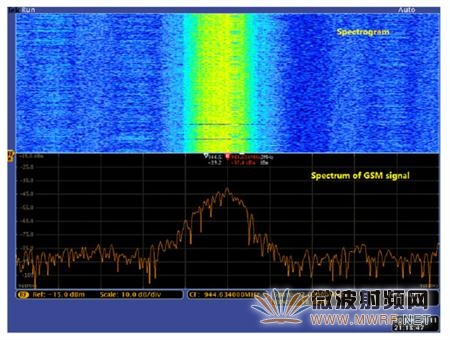

圖11 - MDO4000 上的GSM900 信號頻譜和頻譜圖。

類似的，我們可以捕獲這個GSM900 信號，通過USB 存儲設備導出到外部PC，然后在RSAVu軟件上分析文件。
 RSAVu GSM/EDGE (選項24)覆蓋下述測量：Modulation Accuracy (調制精度)、Mean CarrierPower (平均載波功率)、Power vs Time(功率對時間)、Modulation Spectrum(調制頻譜)、SwitchingSpectrum(切換頻譜)和傳輸頻段中的Spurious Signals(雜散信號)。

圖12 顯示了在捕獲的GSM900 信號上進行的多域分析。星座圖結果告訴我們，這個信號正在使用GMSK 調制，擁有非常好的EVM，僅4.35%。

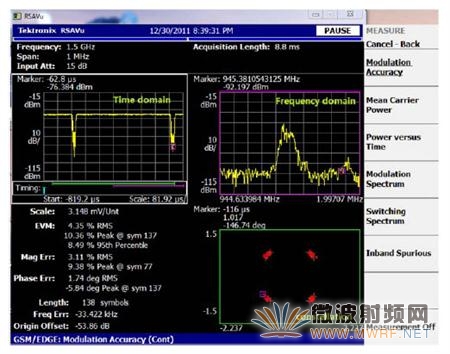

圖12- 使用RSAVu 分析GSM 信號。

除本文中討論的WLAN和GSM外，還可以使用MD04000系列混合域示波器和RSAVu離線分析軟件，以類似的方式在其它無線標準上執行測試。

結論

MDO4000與RSAVu相結合，在無線設計測試中提供了用途非常廣泛的解決方案。MDO4000的時間相關功能和超寬帶技術可以簡便地捕獲RF信號。RSAVu強大的離線分析功能支持多種無線標準。
與擁有所有無線選項的全性能頻譜分析儀相比，MDO4000和RSAVu組合還提供了經濟性優勢。

作者：Peter Chen，泰克公司
