線性調頻雷達矢量分析

線性調頻LFM是最常見的脈沖壓縮技術之一。圖3左邊部分是LFM脈沖壓縮原理，右邊部分是Chirp雷達信號的總體狀況窗口。

圖3：線性調頻LFM脈沖壓縮技術和Chirp雷達信號的總體狀況窗口

如圖3左邊部分所示，脈沖寬度為PW，脈內線性調頻的雷達信號經過脈沖壓縮濾波器后，脈沖寬帶被壓縮為PW_comp，脈沖壓縮比為：

(1)

同時有時間旁瓣電平SLL出現，SLL是脈沖壓縮的品質尺度。

脈沖壓縮濾波器是關聯濾波器，在89601里，可以通過Math函數功能實現，因而就容易直接測試和分析雷達發射機發射的LFM脈沖壓縮信號的旁瓣電平SLL了。

如圖3右邊部分所示，可以直接使用寬帶雷達分析儀顯示Chirp雷達信號的總體狀況：包括頻譜，脈沖包絡，星座圖，F(xiàn)M特性等，可以使用Marker功能測試線性調頻LFM的帶寬，對稱度和線性度等。

為了測試SLL，我們使用89601的自定義數學函數功能編輯測試值與理想值之間的頻域關聯函數，用此函數來仿真雷達接收機的脈沖壓縮濾波器。

而Ideal是存在Data Register D1中的理想LFM波形數據。

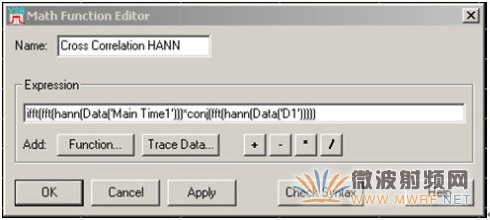

window是執行FFT變換的窗口函數，這兒用Hanning漢寧窗口。在窗口中給出了輸入到Math中的表達式。



然后用Matlab來建立理想LFM波形數據，長度與被測波形數據一樣長：

 （3）

采樣間隔（或采樣率）與測量時同樣的采樣間隔（或采樣率）：

 （4）

SS89601為采樣間隔（Sample Spacing），SR89601為采樣率（Sample Rate），Span為掃寬。

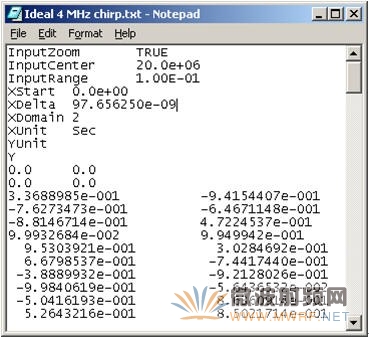

然后，參考幫助中的“Creating A Recording Using an ASCII Editor”增加文件格式頭。產生的文件如下表所示，并把產生的文件導入到89601里的Data Register D1中。

表1：用Matlab產生的理想LFM波形數據

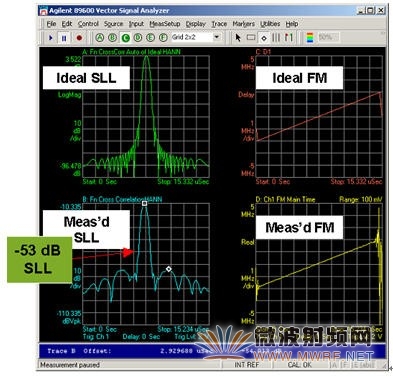

這樣，我們就得出如圖4中的測試結果，得出SLL具體數值，同時得出理想的SLL具體數值，也可以查看理想的FM和測試的FM情況。

圖4：線性調頻Chirp雷達的SLL測試
