那么如何具體測量Chirp誤差呢？

 （5）

在89601里，這可以表達為測量值與理想值振幅上的誤差比率或測量值與理想值相位上的不同。

對于FM誤差，我們可以使用時間上的群延遲函數進行直接測量：

對于相位誤差測量，可以調整觸發延遲，去除時間偏置引起的相位偏置。圖5即為如此處理后的Chirp誤差測量結果。

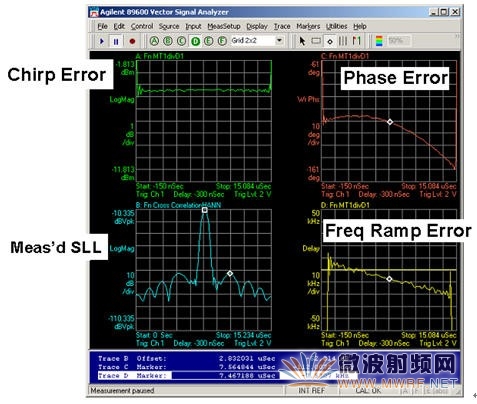

圖5：Chirp雷達LFM誤差測試結果

巴克碼雷達矢量分析

巴克碼調制也是最常見的脈沖壓縮技術之一。圖6中左邊部分是巴克碼脈沖壓縮的示意圖，右邊部分是巴克碼雷達信號的總體查看。

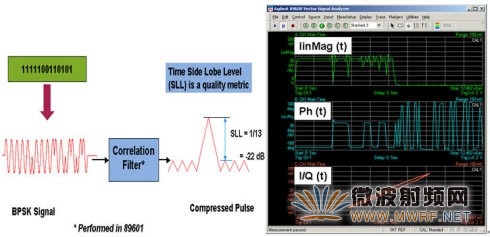

圖6：巴克碼脈沖壓縮技術和巴克碼雷達信號的總體查看

如圖6左邊部分所示，巴克碼是二進制相位編碼，經過脈沖壓縮濾波器或關聯濾波器后：

峰值旁瓣<=幅值的1/N （其中N是巴克碼的長度）

旁瓣電平SLL是其品質尺度，容易用89601中的數學函數功能來實現SLL的測量。

如圖6右邊部分所示，BPSK時域波形與常值包絡相似（圖的上部），同時具有0度或180度的相位轉換（圖的中部）。我們可以直接測試脈沖內的相位轉換特性來分析巴克碼調制的結果。

更好的方法是利用89601的數字解調器功能來簡化分析，其中解調分析中的符號速率為：

 （6）

打開89601的數字解調器后，89601可以直接測試調制品質，或EVM（矢量幅度誤差）。89601的數字解調器有非常強大的功能，能夠直接鎖定載波和符號數據，能夠解出具體的符號數據，能夠得出理想的調制特性等等。打開數字解調器后，可以顯示如圖7所示的各種波形，得出EVM測試結果。

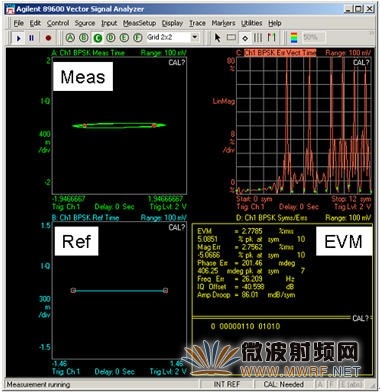

圖7：打開89601數字解調器后，直接測試巴克碼調制品質EVM
