無線數字通訊系統，衛星數字通訊系統，數字通訊電臺等都存在調制器和解調器，在研發和測試這些系統時，調制器和解調器的絕對延時也是我們應該關注和應該測試的一個項目。但是，使用什么手段和如何測試調制器和解調器的絕對延時，卻一直困擾著我們。下面是對調制器和解調器測試手段和測試方法的探索和分析，希望對研發和測試工作者有參考價值。

1.調制器絕對延時測試方法

測量調制器和解調器絕對延時的儀器是：安捷倫的寬度示波器＋89601A矢量信號分析軟件。

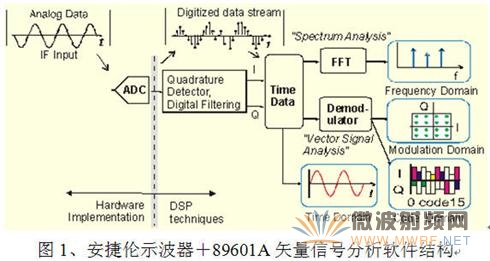

圖1是89601A矢量信號分析軟件配合安捷倫的寬度示波器的信號采集和處理結構。89601A軟件在做IQ解調時的軟件處理時間，相對于波形的時間0點，會自動校準到0，這是這種方法能夠測試的關鍵之處之一。

另一關鍵之處是觸發和同步能力。89601A矢量信號分析軟件結合安捷倫的寬度示波器，支持雙通道測試，同時可以任選一個通道進行信號觸發，示波器和89601A軟件會設置觸發點的時間為時間0點。而且觸發抖動非常小，小到0.5ps，這樣確保時間0點的準確度。示波器的通道是同步的，并且采樣也是同步的，同步度小于2ps。

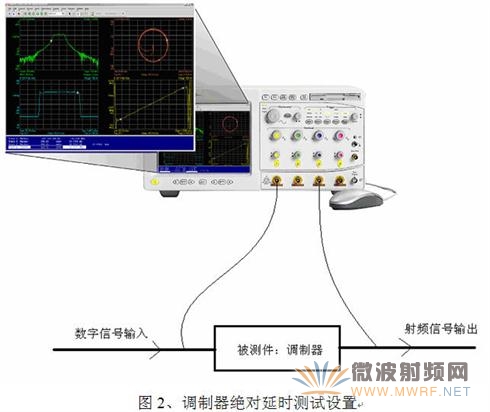

圖2是調制器絕對延時測試時的設置圖。測試時數字輸入端連接到示波器通道1，射頻輸出端連接到示波器通道2。可以用功分器引入信號，也可以使用高阻探頭引入信號，但是注意引入路徑的延時需要一致，如果延時不一致，需要采用校準的方法把延時誤差校準掉。89601A軟件設置時，要選擇雙通道模式，并且把通道1設置為觸發通道。89601A的掃寬設置要盡量寬些，已保證邊沿測量的準確度。在通道3經過解調的I或Q時域波形測量第一個邊沿的時間，即為絕對延時。

2.解調器絕對延時測試方法

解調器絕對延時和調制器類似，圖3是測試設置圖。不同之處是測試時把通道3設置為觸發。
調制器和解調器絕對延時測試方法

3.系統配置和指標

測試儀器的配置如下：
1，DSO90000A系列示波器
2，89601A矢量信號分析軟件

測試儀器指標：

1）  測試頻率：最高到13GHz
2）  測試帶寬：最高到13GHz
3）  觸發抖動：0.5ps
4）  通道間抖動：2ps
5）  測試誤差：25ps＋邊沿點誤差（依據掃寬設置）
6）靈敏度：-30dBm

作者：安捷倫科技專家 孫燈亮
