經驗告訴我們這種測量無源互調的方法有很多限制，并且存在很多隱藏的潛在問題。

動態測量

不考慮環境因素，盡管由于最佳的設計和制造，產品的性能是穩定的，但是器件和子系統的無源互調響應會受制于壓力而顯著的改變。在動態測量中，我們會應用一些適當?shù)耐饨绱碳肀O(jiān)控互調性能。

有關電纜裝配的動態測量問題已經受到了極大的關注。我們必須注意到接頭/電纜界面產生的互調，還要考慮到電纜本身產生的互調（由固體導體電纜上的微裂紋和編織電纜的非連續性接觸引起的互調）。測試包括當電纜在彎曲狀態，或接頭/電纜表面處于撓矩狀態時的互調。

在我們看來，無線通信網絡中，基站發射端的所有組件受制于互調。Summitek分別用兩種測試方法，使用Summitek的分析儀對所有被測器件進行無源互調的測試。這兩種方法分別是“敲擊”實驗和“撓度”實驗。“敲擊”實驗就是簡單地敲打器件，并觀察互調響應。例如，頻繁得敲擊濾波器的調節螺桿，會產生高互調值。當停止敲擊后，互調值有時會恢復到原來的低互調情況，而有時卻仍然維持在高互調的情況。“敲擊”實驗對于證明屏蔽器件和電纜終有一天將會失效是非常有用的。

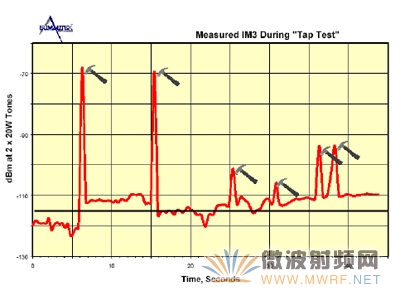

在接下來的例子中，我們將會有測試圖作為說明。在這個實驗過程中，我們使用了具有帶狀記錄紙功能的Summitek分析儀來記錄在實驗過程中互調響應的數據。被測器件是一個PCS1900的帶通濾波器，我們所關心的是由于敲擊而導致的互調變化。在這之后的另一個實驗是用來說明當溫度改變時，器件的互調指標會隨之急速變差。

圖1：動態互調測量

“撓度”實驗就是在被測器件的接頭上施加一個適當?shù)膫?cè)力時，觀察互調的變化。接頭沒有充分固定在器件主體上，或者器件內部發射結構不堅固，都會導致互調的產生。

掃頻測量

到目前為止，已經被人們所接受的無源互調的測量方法還是將載波設置成兩個固定的頻率，然后測量產生的互調。這兩個固定的頻率通常設置在發射頻段，但也不一定是這樣。我們發現，這樣的測試方法對于很大一部分器件的互調測量不是很恰當。因為這些器件的互調特性是隨一個與頻率有關的函數而變化的。Summitek公司的無源互調分析儀生產的互調測試設備具有多重頻段的掃頻功能，解決了該問題，而且更簡單實用。

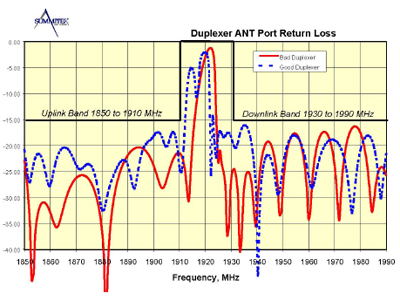

下面是一個明顯的例子來證明掃頻互調測試儀的優點。在實驗中，被測的是一個接頭有問題的PCS1900頻段的雙工器。需要說明的是，該器件接頭的損壞是由于扭矩過大引起的，而且它不能通過肉眼的觀察以及回波損耗的掃頻測量來發現。下圖是一個“好”雙工器和“壞”雙工器的回波損耗的比較示意圖。

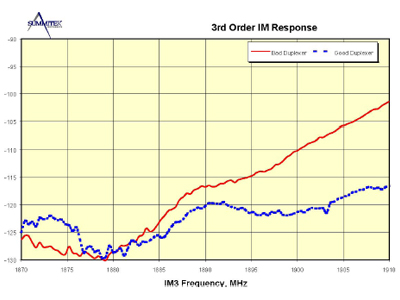

“好”的雙工器在整個頻段內都達到了–115 dBm的技術指標，但是，當“壞”雙工器的發射載波從通帶邊緣被搬移時，其互調指標就急速變差。如果這兩個雙工器只使用通帶邊緣的載波進行測試時，都能通過質量評估的篩選。

為了充分顯示被測器件的特性，Summitek具有掃頻功能的無源互調分析儀記錄了，當兩路中每一路載波在整個發射頻段（即下行鏈路）掃描時的互調值，但是，每次只有一路載波處于掃描狀態，而另一路維持在通帶邊緣的固定頻率上。下面的例子中，當載波2在1950到1990 MHz頻段掃描，載波1固定在1930 MHz時，產生的三階互調信號的頻段在1870到1910 MHz之間。

測量結果可以被記錄進一個文檔，并復制到電腦的剪貼板上，以便可以將它粘貼到另一個應用程序中，或者可以直接硬拷貝到打印機上打印。

總結

由于無線通信服務提供商致力于維護和贏得客戶，控制無源互調失真直接關系到服務提供商的經濟利益。目前蜂窩網絡中存在的無源互調影響了基站的容量和通話質量。因此，為了實現更好的網絡性能，無源互調指標在整個設計、制造過程，乃至安裝在基站后，都必須受到重視，并進行測量和控制。
