WCDMA與OFDM波形峰值功率與平均功率比率都比較高，WCDMA通常在10dB到11dB，OFDMA通常在12dB到13dB。若偶爾出現的信號峰沒有剔除，這些高比率就意味著選擇放大器的額定功率很有挑戰。具有此類峰值的OFDM信號如圖7所示。

版2：證明音調乘以諧波與T時內集成數值得出零值。

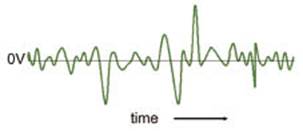

圖7 OFDM復合信號偶爾出示高峰值

ACLR

相鄰信道泄漏比（ACLR）可相對測量泄漏至相鄰信道的信號功率。

WCDMA ACLR限值

信號通過一個根升余弦濾波器（RRC）、3.84MHz帶寬與滾降因子（α=0.22）進行傳遞。可使3.84MHz頻帶擴至4.68MHz，每個信道所分配的頻帶為5MHz。

泄漏至最近的WCDMA信道（測量點距離取5MHz處）的功率ACLR限值為45dBc，其相鄰信道限值為50dBc（測量點距離取10MHz處）的下一個通道上沿。

圖8所示曲線選自一組標示功率放大器的性能曲線。信號分析儀顯示屏上的紅色虛線分別為45dBc和50dBc限值。

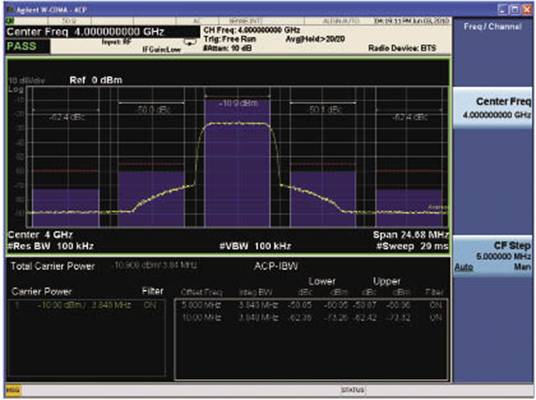

圖8 WCDMA功率（黃色追蹤曲線）表示發送信道、以及泄漏至左側兩相鄰信道與右側兩相鄰信道的功率分布狀況。

圖8表示W(wǎng)CDMA功率（黃色追蹤曲線）表示發送信道、以及泄漏至左側兩相鄰信道與右側兩相鄰信道的功率分布狀況。發送信道的絕對功率（以dBm為單位）用藍色塊標示。相鄰頻帶的相對功率（dBc）也用藍色塊標示。每個相鄰信道的ACLR限值用紅色標示（兩邊最近的信道標示的是45dBc，另兩個較遠的信道標示的是50dBc）

OFDM ACLR限值

限值和測量用濾波器各不相同，取決于相鄰信道是OFDM或WCDMA。為OFDM時，ACLR測量使用方測量濾波器（一個用于傳輸信道，一個用于相鄰信道）。當相鄰信道是WCDMA時，如上所述ACLR測量使用RRC濾波器。在這兩種情況下OFDM ACLR限值均為45dBc。

放大器的性能特點

在測試WCDMA和OFDMA基站傳輸組件/路徑中，ACLR性能是寬帶放大器的關鍵屬性。圖9和圖10表示當今寬帶放大器的設計中砷化鎵（GaAsFET）和氮化鎵（GaN）兩種晶體管技術采集的ACLR數據。
