安捷倫日前推出新一代示波器---S系列示波器，代表著半導體技術的突破和示波器發展的新方向。InfiniiumS系列示波器在500MHz---8GHz帶寬范圍內為示波器樹立了性能上的新標桿。

InfiniiumS系列示波器使用業內帶寬最高采樣率最快的10位模數轉換器（ADC），垂直分辨率是傳統示波器的四倍（因為傳統示波器大都采用8位ADC），信號細節的呈現更加精確。結合低噪聲前端，S系列示波器的有效位數（ENOB）指標遙遙領先業界，可達8位以上。InfiniiumS系列示波器在500MHz至8GHz帶寬范圍內提供多種選擇、4通道DSO和16邏輯通道MSO等不同的選擇，以及業內同類產品最深的存儲器：所有通道標配50Mpts存儲器，半通道模式下可達到100Mpts，選件可達800Mpts。

S系列示波器配有業界最全面的各種測量應用軟件，采用的電腦主機板是8GBRAM配置，能夠在所有工作模式下保證快速響應。固態硬盤實現極速啟動并增強可靠性。15英寸（38.1cm）多點觸控電容屏，不僅顯示尺寸為行業之冠，而且在操作體驗方面引領業界未來方向。

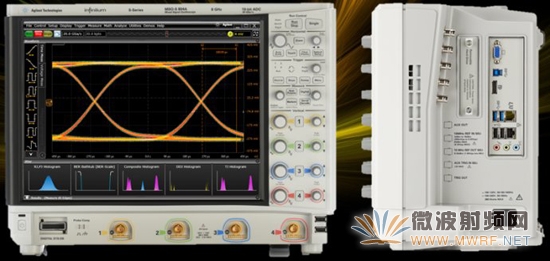

圖1、S系列示波器外形

S系列示波器設計的比較簡潔，內置一塊示波器采集板和一塊工控機主板，主板的CPU是Intel的i5四核3GHz處理器，8GB內存，運行嵌入式標準的Windows764位操作系統。示波器采集板是關鍵部件，如圖2所示。采集板使用了20層的PCB，并且使用了低損耗的Rogers板材。使用了單芯片40GSa/sADC（有三種工作模式：單通道40G，雙通道20G，四通道10G）使得芯片成本降低到最小（多個ADC需要多個FPGA做內存管理和信號處理，成本相對較高）。下面分別對各個部分進行解剖。

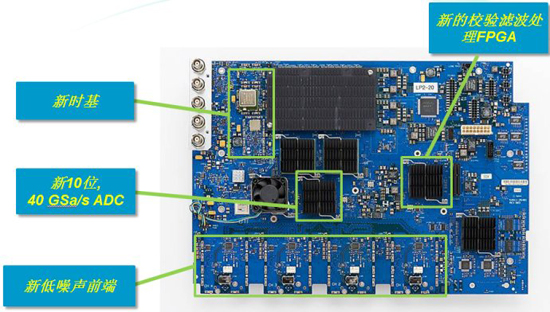

圖2、S系列示波器采集板

1、10位40GSa/s ADC

如圖3所示的ADC是業界第一個40GSa/s、10位的ADC，在自定義的33mmBGA封裝上封裝了2個芯片，左邊的是130nm的Bi CMOS buffer IC，右邊的是65nm的CMOS（9mmx14mm)的數據轉換器。這個ADC可工作在單通道40GSa/s，2通道20GSa/s，4通道10GSa/s模式。這意味著這個ADC不僅僅可以用于S系列示波器，還可以用于更高端的示波器，為接下來發布其他新的示波器打下了一個基礎。這個ADC的有效位ENOB可達到8.7位，達到12位的高速數采卡的性能。

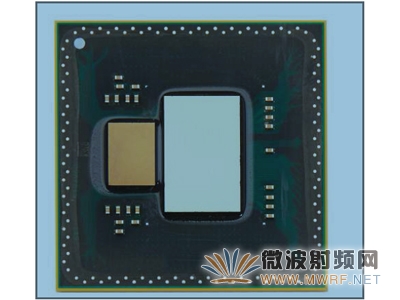

圖3、10位40GSa/sADC

以1GHz帶寬示波器為例，輸入不同測試正弦波的ENOB圖表如圖4所示（測試時，示波器設置為100mv/div，輸入測試正弦波幅度為7.2格）。

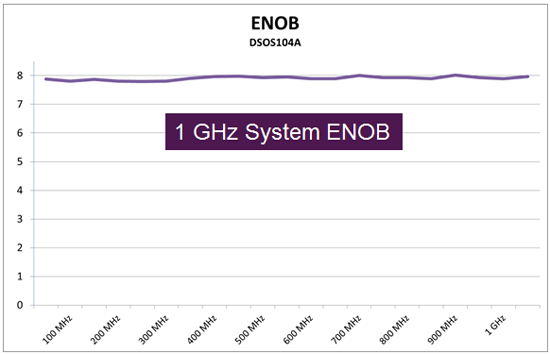

圖4、1GHz帶寬的有效位

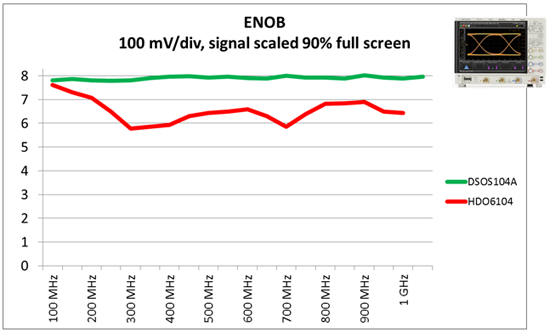

與市場已經有的1GHz高清示波器做比較，有效位結果如圖5所示（對比的是LeCroy的HDO6104）。影響有效位的不僅僅是ADC，還有前端放大器，S系列示波器由于設計了低噪聲的前端，所以有效位較高。

圖5-1、高清示波器的有效位比較

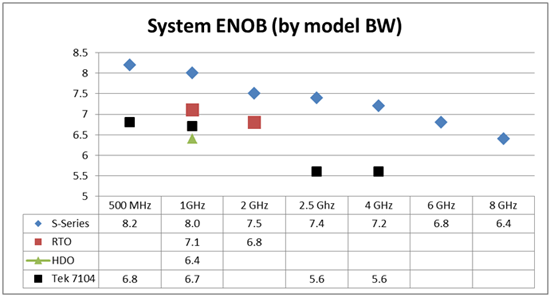

圖5-2、業界同類示波器的有效位比較

這顆ADC另外一個優點是非線性設計的較好，500MHz時SFDR可以達到-73dBc，不同頻率的SFDR見圖6所示。

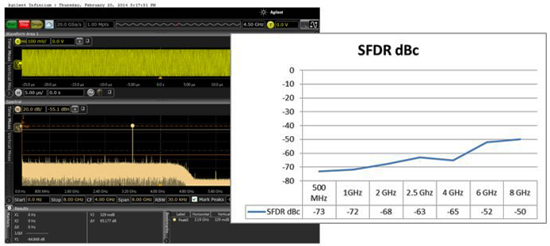

圖6、S系列示波器的SFDR性能

現在業內最高性能的高速數采卡是Agilent的M9703A，12位ADC,1.6GSa/s(交叉3.2GSa/s）采樣速率，對于FRF（1GHz帶寬選件）的性能指標如圖7所示。對比可見，1GHz以內帶寬時，S系列示波器與其相當，但是因為有過采樣能力，S系列示波器的動態范圍還要大些。

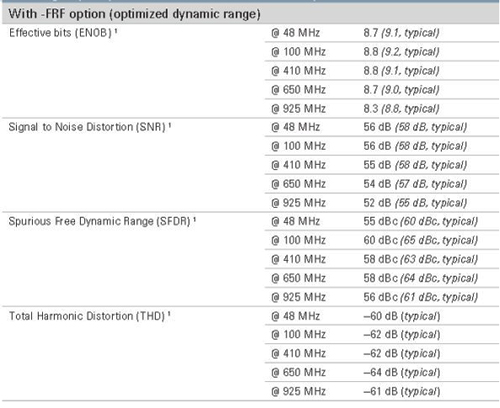

圖7、M9703A高速數采卡的ADC性能指標

2、低噪聲模擬前端

為了發揮10位ADC的性能，特別設計了一個低噪聲模擬前端，這個低噪聲前端帶寬可達8GHz（對外連接器也是鍍金的精密PBNC）。支持50ohm和1Mohm輸入路徑，并且每個路徑都支持帶寬限制濾波器，以減少不需要的噪聲。在1GHz帶寬時，只有90uV的噪聲，并且硬件支持2mv/div的垂直靈敏度。使用電子衰減器減少噪聲和增加可靠性。并且通過軟件軟件license可進行帶寬升級。放大器，模擬濾波器和帶寬升級都通過圖中的大的芯片實現，這個芯片是130nmBiiCMOS集成電路。

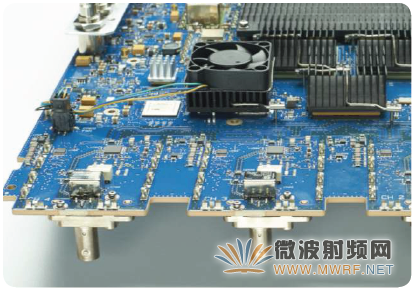

圖7-1、低噪聲模擬前端部件（側面）

圖7-2、低噪聲模擬前端部件（正面）

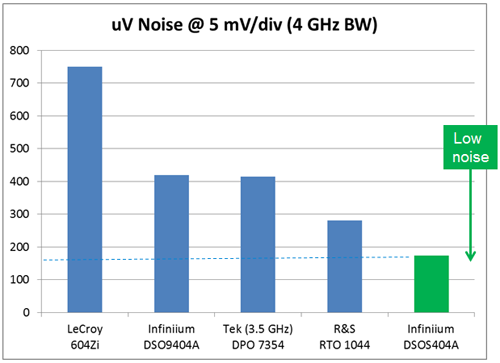

以業界常見的4GHz帶寬示波器為例，低噪聲對比如下圖8所示。

圖8、4GHz帶寬示波器的底噪聲對比

3、校驗濾波處理

個人認為圖1中S系列示波器捕獲板圈起來的“新的校驗濾波處理FPGA”的位置是錯的（這個圖是來自美國研發部門），這個FPGA應該與以前示波器一樣，在ADC后面，執行內存管理，校驗濾波處理，顯示刷新加速處理等功能。現在多了一個FPGA，應該未來有更廣泛的用途，比如：執行FFT運算，抖動測量運算，函數運算，DDC運算等（只是猜想）。不論如何，S系列示波器更注重使用硬件FPGA進行復雜運算。

按照技術手冊上給的說明，現在這些數字信號處理功能包括：硬件加速顯示處理（在深內存時，加快縮放時波形更新的速度）；頻響校驗濾波處理；示波器內部可控的帶寬限制濾波器（從500MHz帶寬到示波器帶寬）；支持1-3通道和2-4通道的差分處理；執行去嵌入處理（包括：InfiniiSim,精密探頭，均衡）。

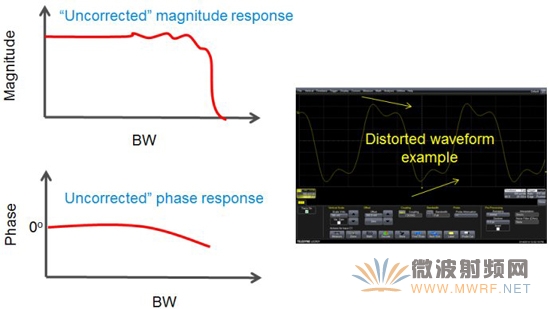

頻響校驗濾波是非常重要的，下面做個簡要說明。圖9-1中是正常的硬件的頻響，包括幅度響應和相位響應，硬件設計沒法做到理想化。直接使用存硬件對信號的影響可由右邊圖看出來，會導致波形的失真（相位響應更易產生這樣的結果）。

圖9-1、硬件幅度響應和相位響應

通過執行校驗濾波器，使得幅度響應和相位響應達到比較理想化的狀態，相應波形失真較小，比較好的顯示出了原始波形（如9-2的右邊圖所示）。

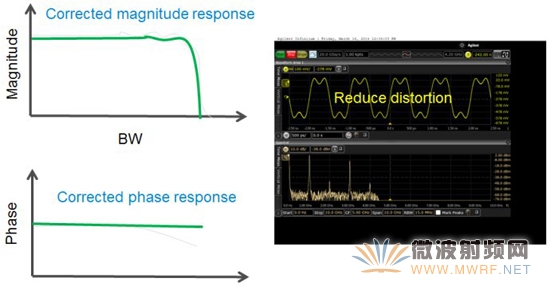

圖9-2、通過校驗濾波處理后的幅度響應和相位響應

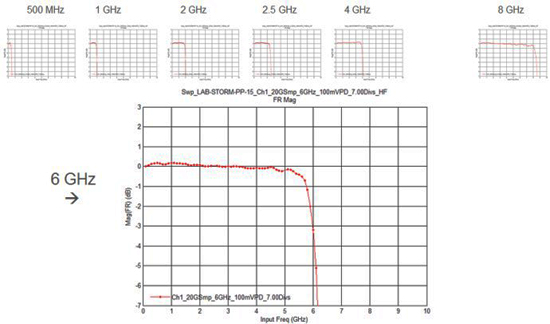

S系列示波器各種型號校驗后的頻響如圖10所示，都達到了比較好的平坦響應的狀態。

圖10、S系列示波器各個型號的頻響

4、精密時基

S系列示波器使用了新一代的時基（恒溫晶體振蕩器OCXO），校準后，這個晶體振蕩器的精度可達+-100ppb（partsperbillion,不是million),使得深內存時的高精度測量得到保證，抖動測量本底的儀器注入抖動達到100fs。

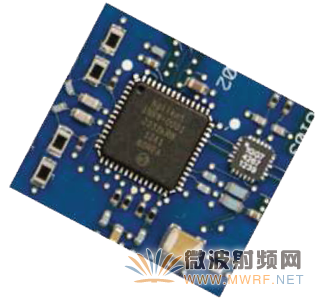

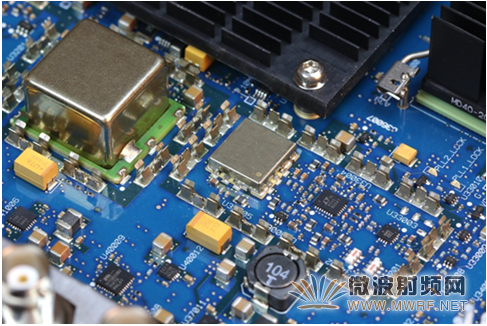

圖11、新一代精密時基（OCXO）

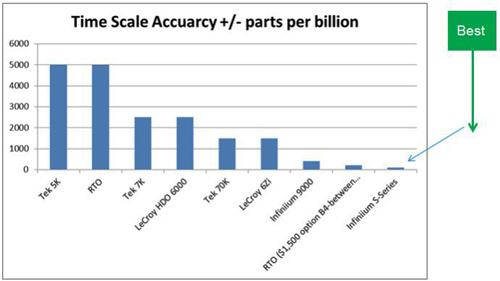

圖12是業界同類儀器的時間精度對比表，可見S系列示波器的時基精度達到了新的數量級，而且是標配的指標。

圖12、業界同類儀器時基精度對比

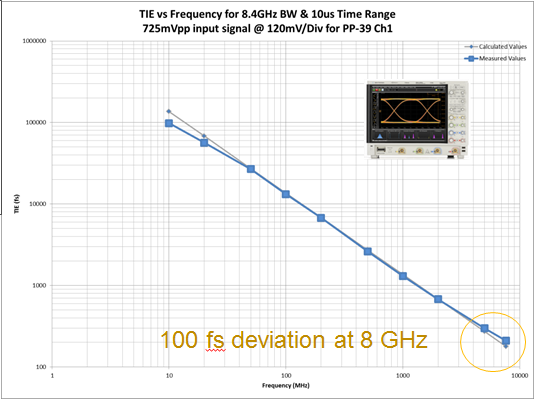

在這么高的時基精度下，圖13給出了測量不同正弦波的抖動測量本底（抖動測量本底與噪聲、信號斜率和采樣子系統即儀器注入抖動相關，為：sqrt((噪聲/斜率）^2+采樣子系統抖動^2)。圖中輸入正弦波的幅度是725mv，儀表設置為120mv/div，時基范圍設置為10us。

圖13、TIEVS頻率（抖動測量本底）

在軟件界面和應用這一塊，S系列示波器繼承了Z系列示波器（或離線軟件）的操作軟件人機接口界面，和以前的從物理層到協議層的超過30個應用選件，在此不作一一介紹了。

S系列示波器作為新一代示波器的技術突破點主要是：1）使用10位ADC；2）2倍好的信號完整性：足夠低的噪聲本底，更高的有效位ENOB和SFDR，更低的儀器注入抖動到100fs；3）垂直靈敏度范圍低達2mv/div；4）標配50Mpts/100Mbps存儲深度，最高400Mpts/800Mpts存儲深度；5）2級硬件觸發+infiniiScan觸發；6）標配可拆卸SSD，電容觸摸屏，降噪濾波器。

作者：孫燈亮
