ZVL網絡分析儀在射頻產品測量中的應用

2015-01-08 來源:微波射頻網 字號:

在射頻產品的研發和生產過程中,往往需要進行射頻信號的頻譜分析、信號的解調分析、接收靈敏度測試和硬件電路的S參數測試,工程師以此來優化和檢驗產品的設計,使得產品的性能達到最佳狀態;為了保證產品的電磁兼容設計符合規范也需要做電磁兼容摸底測試,即預認證測試。因此,頻譜分析儀、矢量網絡分析儀、測量接收機、噪聲系數分析儀和信號分析儀必不可少,對于研制普通射頻產品的單位來說,非常昂貴的測試儀器投資在短時間內很難收回,羅德與施瓦茨公司的集上述測量功能于一身的測量儀器ZVL性價比高,能夠很好地解決這個問題。

ZVL網絡分析儀在射頻產品測量中的應用

ZVL應用實例

1.電路板診斷

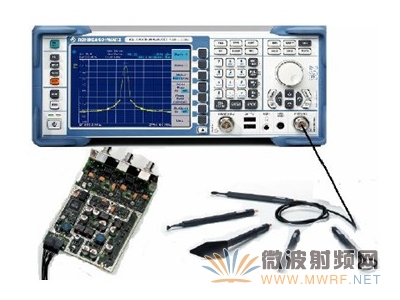

電路板的不同模塊之間、一個系統中不同電路板之間因為時鐘信號線等布線不合理往往會互相發生干擾,造成整個系統不穩定和性能下降。例如,GPS接收機的靈敏度非常高,電路板的雜散信號、時鐘信號的諧波有可能落在GPS的工作頻段,這個干擾信號會通過天線進入GPS接收機而影響靈敏度,天線擺在不同位置對靈敏度的影響程度還不一樣。因此,電路板診斷對射頻產品性能優化非常重要。如下圖所示,把ZVL當作一臺頻譜儀,射頻輸入端口配上羅德與施瓦茨的探頭HZ-15和HZ-16可以很清楚地定位強的雜散信號來自于電路板哪些區域甚至哪個芯片管腳。

2.模擬調制信號解調分析

對于模擬調制信號如調幅AM、調頻FM和調相PhM,經常需要分析它們的調制特性。如無線調頻FM對講機,其發射中心頻率和調制頻偏有嚴格的要求。中心頻率不準會導致接收機的靈敏度下降,傳輸距離縮短;調制頻偏太小,調制指數就變小,接收機的信噪比下降。調制頻偏太大,接收機的信噪比有保證,但是鄰道信號會受到干擾,這樣會出現串音現象;發射功率太大,電池消耗量大,待機時間和工作時間縮短,對其它無線電設備造成一定干擾。發射功率偏小,傳輸距離受到限制。因此,調頻FM信號的調制頻率、調制頻偏、載波頻率和功率等指標的測量非常重要。如下圖所示,顯示的是ZVL的信號分析功能測量調頻FM信號的解調結果,上部分顯示的是調制信號對時間的關系。
