1、概述

隨著國內4G牌照發放，全國各省份都在緊鑼密鼓地開展TD-LTE網絡建設。TD-LTE網絡的規劃到優化，越來越受運營商的重視，都已成為如今工作的關注重點。 由于TD-LTE網絡制式的自身特點，以及同頻組網的特殊性，使得TD-LTE網絡對于覆蓋和干擾的控制有著很高的要求。同時，在步入4G商用的時代，絕大多數用戶仍然使用著2G和3G網絡，對于TD-SCDMA和GSM的網絡的日常優化也是絲毫不能松懈的。

傳統的測試終端，除了受限于自身的硬件靈敏度等因素，還受到其他諸多因素制約。包括LTE終端多以測試數據業務速率為主，其同頻小區的解析能力有限，而TD/GSM的手機或者數據終端，則又受限于網絡的鄰區或參數規劃，都不能客觀地反映真實的無線覆蓋情況。并且，一般的測試終端都無法對多種網絡制式同時進行測試分析，而是各種網絡制式擁有各自的測試終端，需要進行多次的測試才能獲得每一種網絡的測試數據，對于多網協調優化則更顯得無能為力了。

掃頻儀作為一款網絡優化測試常用儀表，其多頻段、多制式的靈活使用方式，豐富、完整的數據內容，為初期網絡建設和深度優化階段提供了實際有效的數據依據。本文將通過TD-LTE網絡建設的各階段對于掃頻儀的功能應用來做介紹，希望對網絡規劃、優化的工作人員有所幫助。

2、認識多模掃頻儀

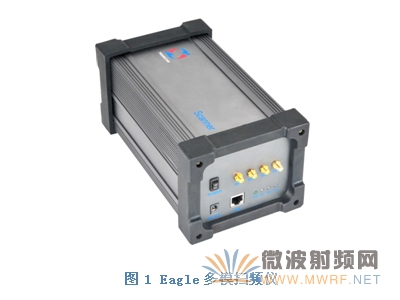

多模掃頻接收機是一種多功能掃頻儀，能同時掃頻接收2G/3G/4G等多種網絡制式信號（本文以中國移動運營的GSM、TD-SCDMA、TD-LTE信號為主要對象），掃頻輸出結果內容豐富，包括空中接口的主要參數、頻譜分析及地理化參數等，廣泛的用于網絡勘察、規劃、建設、優化等使用場合。鑒于目前網絡的復雜環境和多樣的網規網優工作需求，現有的掃頻儀系列一般能夠提供三種測試模式：頻譜測試模式、CW測試模式、Top N測試模式。每種模式針對無線網絡規劃、優化工作中的不同需要，可以提供相應的測試數據和分析手段。

下面，按照TD-LTE網絡建設的順序，逐一介紹掃頻儀在各個階段的應用。

3、TD-LTE網絡建設過程中的掃頻儀應用

3.1前期規劃

清頻測試

建網初期，使用掃頻儀器對新設頻段進行的全頻段摸底測試，統稱清頻測試。在LTE網絡建設中，也有將一些低頻譜效率系統進行清頻轉作LTE。目前LTE信號帶寬可達到20M，散落在其帶寬內的干擾信號會淹沒在其信號內，對LTE數據業務的影響是巨大的，網絡建設完成后，想從寬帶的LTE信號中，分離這些干擾信號是很困難的。清頻測試可以在預設頻段使用前，對干擾基站信號的無線干擾源進行定位，找出干擾的方向、大小、頻段。所以清頻測試對LTE預設頻段內干擾程度進行的評估，可以凈化頻段，降低底噪，減輕后續網優工作的難度[1]。在前期規劃的清頻階段，可使用掃頻儀的頻譜測試模式進行清頻測試。

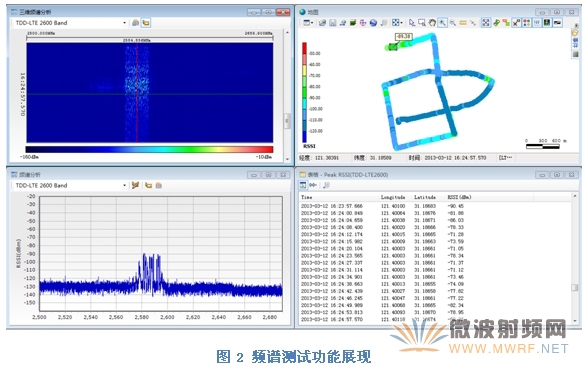

頻譜測試模式：通過頻段和RBW的設定展示信號電壓幅度隨頻率變化的規律。它能夠在掃描范圍內測量和顯示各個頻率上得信號特征，使測試人員能夠方便的“看到”電信號，主要用于新設頻段的底噪測試、干擾的評估、頻率使用情況的評估等，典型應用如TD-LTE網絡D/E/F頻段的清頻測試。如下圖所示：

目前，中移集團已在全國范圍內推廣了針對TD-LTE使用頻段的清頻測試。在許多地市發現了TD-LTE頻段上存在的外部干擾，如F頻段的小靈通信號、900M二次諧波、1800M泄露干擾，2500-2690MHz頻段的廣電信號、定位系統干擾等。

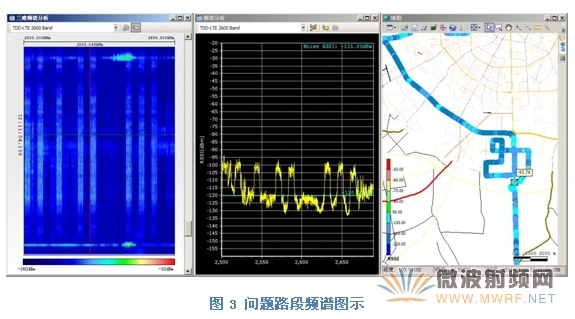

以下是在某市開展的清頻測試中發現廣電信號干擾的真實案例。測試過程中在高架和部分路面有時會出現多個有規則的波形，波形帶寬約為8M，分布在2567-2575 MHz和2583-2591 MHz之間，分布很有規律，且在一段時間內持續。如下圖所示：

經和主設備廠商工程師驗證，該信號應為廣電信號，且前期已經基本驗證了信號來源，掃頻儀的測試數據再次驗證了廣電信號對TD-LTE D頻段影響的真實性。
