芯片？“心“片？

所謂“芯片”， 電子儀器之”心”也。大到翱翔上天的衛星，小到屏幕前手機黨手里的iphone； 復雜如等等等等的CPU，簡單到邏輯板上的與非門，電路運算及控制全部在各塊芯片上完成。

測試測量儀器也不例外，作為電子儀器性能的度量衡，本身的性能要求頻率全頻帶覆蓋被測電路/器件工作頻段、而精度需要至少超出2個單位以上。

是德科技之所以在測試測量行業獨領風騷，其根本就在于最高性能、最頂尖的ASIC芯片，全部由是德科技自有的芯片團隊研發、生產制造并封裝測試，應用于測試測量儀器。在稍后的連載中，我們將逐一披露測量儀器之“芯”，解開高精尖設備的秘密所在。

連載預告，精彩不容錯過

第一期: 巨無霸矢量網絡分析儀PNA-X之核芯
第二期: 超高速跳頻源UXG之核芯
第三期: 63GHz模擬帶寬示波器之核芯
第四期: 超寬帶實時頻譜儀UXA之核芯

PNA-X到底有多牛？

· 使用PNA-X 即意味著您選擇了網絡分析儀中真正的領導者

PNA-X 系列微波網絡分析儀是是德科技在射頻(RF) 網絡分析領域內長達40 多年的技術領先地位和產品創新精神的巔峰之作。PNA-X 不僅僅是一款矢量網絡分析儀，在測量放大器、混頻器和頻率轉換器等有源器件方面，它們還是世界上集成度最高并且應用最靈活的微波測試引擎。

· 全球最廣泛的測量應用軟件

在常見的射頻測量領域內，無論是在對同軸器件直接進行測量，還是需要使用測量夾具進行測量，甚至是在對晶圓上的器件進行測量的環境中，PNA-X 無一例外地能夠做到把最快的測量速度、最高的測量精度以及最容易使用的測量操作界面完美地結合在一起。應用范圍包括:

– S 參數(連續波和脈沖)
– 噪聲系數
– 增益壓縮
– 互調和諧波失真
– 變頻增益/損耗
– 真正的差分激勵
– 非線性波形和X 參數* 表征
– 天線測試

有沒有一種全能選手，大Boss唯我獨尊的感覺！只要你敢想，沒有PNA-X測不出來的。

What’s inside?

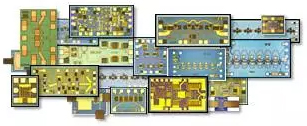

扒掉PNA-X的外殼，我們來看看它的核心芯片！

有沒有看到你熟悉的電路拓?fù)浞绞?

放大器…

首先是大家最熟悉的，射頻微波電路中“居家必備良品”—放大器

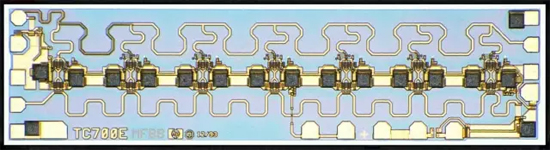

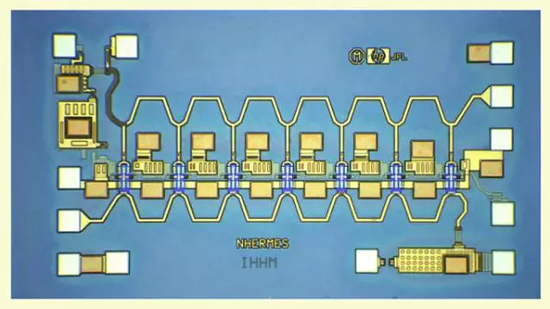

這兩個都是典型的單端放大器，不過它的工作頻率高達50GHz， 而且是寬頻放大器，從0頻直到50GHz。

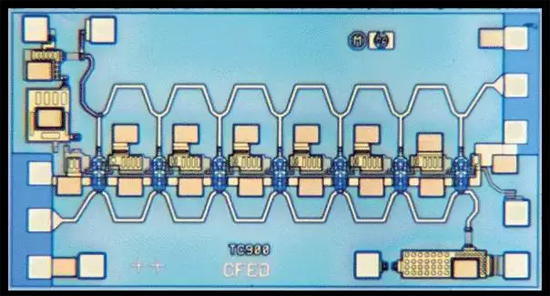

大家知道，PNA-X主機，最高頻率選件是67GHz，Ka波段的選擇有50GHz或43.5GHz。同時，在常用的Ka以下也有26.5GHz矢網可供選擇使用，26.5GHz 的放大器就是下面這一個，請注意高頻MMIC芯片的走線技巧。

更高頻的網絡分析儀…

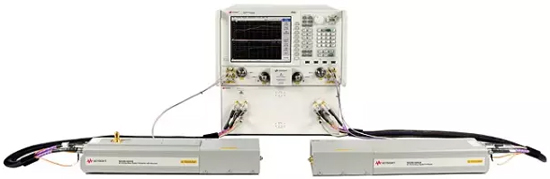

毫米波/太赫茲也是當前科研領域非常熱門的研究方向之一，那對毫米波電路器件電路的測量，便需要頻率范圍高達毫米波波段的網絡分析儀。矢網目前110GHz已經對中國全面解禁，它的系統組成方式，是由高頻矢網進一步加擴展模塊擴頻而實現。它們是這樣連接在一起的：

有人問了，擴頻模塊都擴到網分外面來了，可以保證還是像一臺機器一樣無縫工作嗎？答案，當然是肯定的！

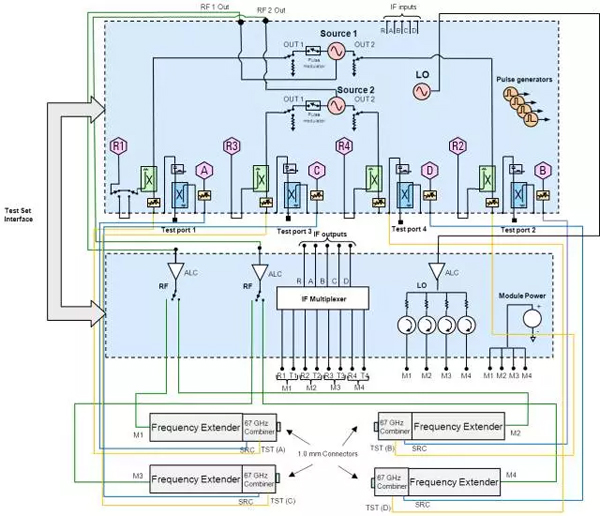

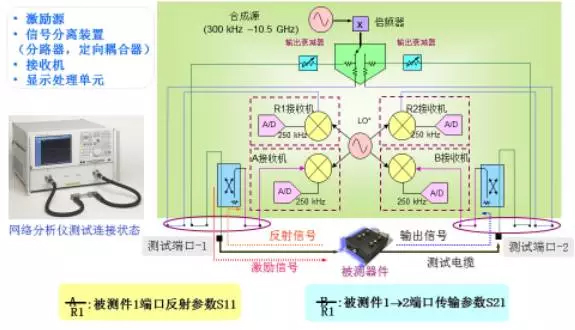

溫故而知新，在這里，我們有必要來回憶一下網絡分析儀的工作原理圖：

而擴頻的原理，則是從網分內部將中頻和本振信號拉出，采用諧波混頻的方式，把激勵信號搬移到W波段。

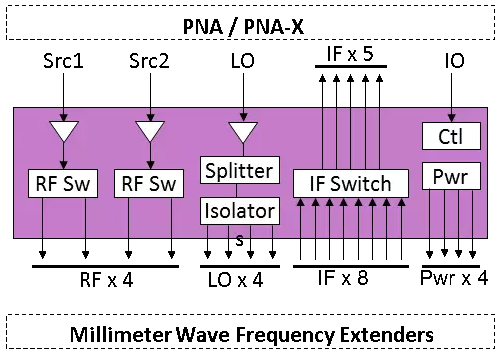

外接了擴頻模塊之后，我們還是像操作單臺網分一樣在主機界面操作，網分通過工作頻段自動選擇內部的工作電路或者外部高頻模塊。為實現精密無損的性能，我們再來放大看它的控制器部分，微波開關是其中的關鍵部件之一。

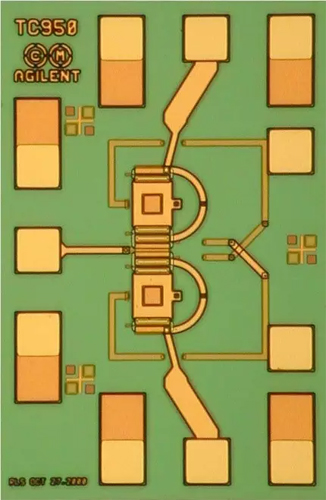

所以左上角的那一塊，就是一個75GHz的毫米波開關。在下圖中，可以非常明顯的看得到左方、上方、下方的3個信號點，構成最典型的開關，對信號進行切換。

還等神馬？

303塊MMIC，你，值得擁有！
