目前，標準的OTA測試系統是SISO（單輸入/單輸出），如主流的2G，3G和WLAN的802.11a/b/g等設備，其主要的測試指標是TRP(總輻射功率)和TIS（總全向靈敏度）。現代無線技術如LTE，HSPA+，WI-FI和WiMAX為了提高數據傳輸速度，都開始采用MIMO（多輸入/多輸出）技術。MIMO技術能提高無線傳輸的可靠性，提高無線通信系統的頻譜效率，是面向未來的關鍵技術。隨著MIMO技術的不斷發展和應用，需要完整而成熟的評估MIMO設備的輻射吞吐量的測試要求和測試方法。

MIMO技術利用空時復用的方式提高了頻譜分配的信道容量，智能的根據信道環境優化通信系統的性能。因此，為了評估多天線終端必須將多種信道環境在實驗室中進行真實準確的重現，使MIMO測試可重復、可控制，下面具體介紹幾種MIMO OTA的測試方法。

1. 多天線電波暗室法

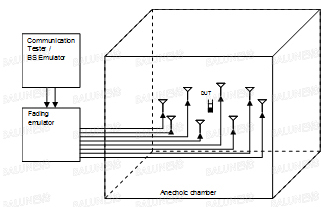

圖1、多天線電波暗室法

在電波暗室中，基站模擬器的信號通過信道模擬器預定義的信道模型后，通過若干對準被測物中心的雙極化天線（即多探頭），經空間輻射傳播到EUT，使之經歷所需要的信道衰減，觀察并記錄其吞吐量表現。目前可以支持本方法的信道模擬器有Anite和Spirent公司提供的信道模擬器。多天線電波暗室法又分為兩種模式，一種是圓環模式（多簇模式），另一種是圓弧模式（單簇模式）。

2. 混響室法

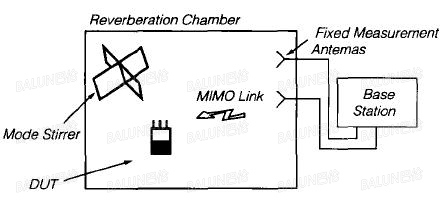

圖2、混響室法

混響室法是Bluetest公司主推的方案，混響室可以在一定程度上模擬現實的通信信道環境，實現多徑傳播。混響室通常是裝備機械調諧器或攪拌器以改變（攪拌）內部電磁場結構分布的屏蔽室，屏蔽室內部傳播的電磁波通過無窮多次反射，實現統計隨機化，形成一個均勻多徑的環境。混響室法也可加入信道模擬器，可以更好的模擬完整的空時信道傳播環境。

3. 兩步法

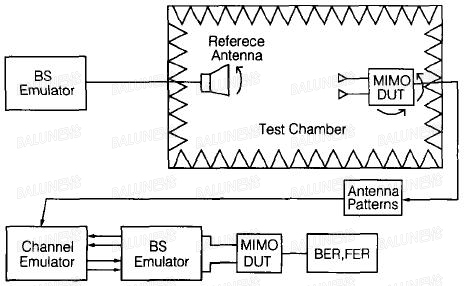

圖3、兩步法

Agilent提出先在電波暗室獲取終端的方向圖，再將方向圖數據導入到基帶信道仿真器當中，然后對DUT進行傳導測試。該技術提供了一個快速、低成本的MIMO OTA測試方案，但無法支持類似波束賦形等通過實現改變天線方向圖而改善終端性能的新技術。

4. 雙通道法

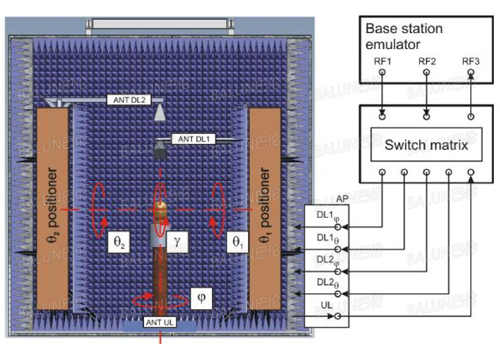

圖4、雙通道法

雙通道法在距離UE相同的距離處放置兩個雙極化可改變入射角的天線，分別發射不同的MIMO下行信號，各種方位角和極化方式組合便可得到UE天線的總體特征。該方法可在原有的單天線SISO OTA測試暗室進行升級，在3GPP RAN4的2013年11月的一次會議中，該方法未被列入正文。

針對多天線電波暗室測量方法，ETS和SATIMO各自推出了MIMO OTA測試系統，下面詳細介紹SATIMO的MIMO OTA測試系統。

StarMIMO使用24到64個MIMO雙極化探頭矩陣，為MIMO（多輸入多輸出）設備提供了靈活、快速、高效的端到端測試，能完成以RX（下行鏈路）分集和MIMO（多輸入多輸出）為基礎的無線設備的空中性能評估，支持的無線技術包括HSPA，LTE，IEEE802.11和WiMAX。

StarMIMO有StarMIMO-H和StarMIMO-HU兩種配置。StarMIMO-H由一個環狀、多探頭水平拱組成（如圖5），只能實現MIMO OTA測試，不能實現傳統的SISO OTA測試。StarMIMO可增加用于傳統的天線輻射模式以及SISO OTA的垂直拱升級為StarMIMO-HU。StarMIMO-HU由水平拱和垂直拱共同組成（如圖6），即可實現MIMO OTA測試，又可實現SISO OTA測試。StarMIMO-HU可在原來的SISO OTA測試系統SG24，SG32或者SG64的基礎上增加水平橫向拱升級而成。

圖5、StarMIMO-H

圖6、StarMIMO-HU

StarMIMO的測試原理：無線電通信儀產生的信號通過空間通道模擬器（SCE）定義的信道模型（包括延時擴展、快速衰落、路徑延遲和多普勒頻移）創建多路徑信號。這些信號隨后由放大器放大，并由探頭同時發送到不同位置。該些探頭可以用于表示直接信號、多路徑信號或干擾信號，這樣就可在受測設備（DUT）位置創建一個特定射頻傳播環境（如圖7）。

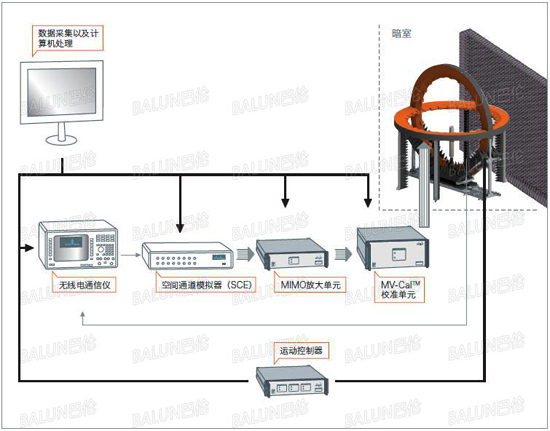

圖7、StarMIMO測試原理
