某工控設備開發廠商的設備中采用單片機控制電路，單片機使用外接的兩腳晶體振蕩器產生11.0592MHz的工作時鐘。用戶希望能夠精確測量工作時鐘的頻率，但用示波器測量時一方面測不準，另一方面測量時還會出現晶體停振的情況，對于這種晶體的頻率測量有沒有好的辦法呢？

在分析晶體停振原因前，先要了解不同振蕩器的區別。一般來說，晶體振蕩器分為無源晶振和有源晶振兩種類型。

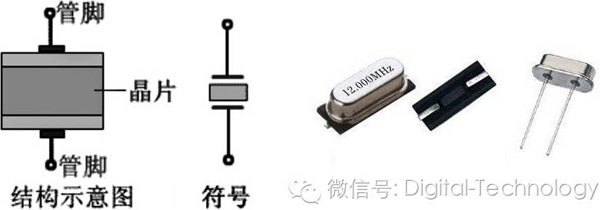

無源晶振一般稱為crystal（晶體），由石英晶體按照特定角度和尺寸切割而成，其本身相當于一個高Q值得選頻電路，需要借助外部諧振和反相器提供能量才能起振。

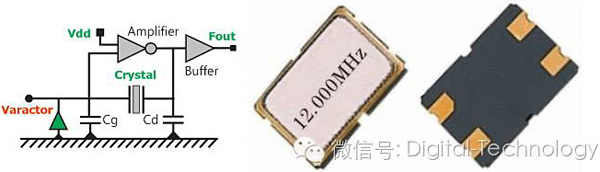

而有源晶振則叫做oscillator（振蕩器），其內部除了晶體以外，還包含了起振和驅動電路。下圖是有源晶振的結構原理，可見其內部包含了諧振和輸出端（Fout）的驅動電路。有源晶振由于驅動能力強，通常不會在測量中造成停振，會造成停振的通常都是晶體。

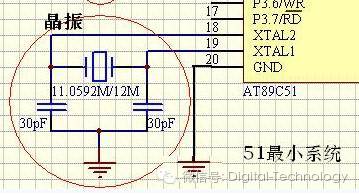

出于成本的考慮，很多單片機采用類似下面的晶體諧振電路，通過晶體和并聯的起振電容振蕩出需要的工作頻率。一般示波器標配的無源探頭的寄生電容會在10～15pf左右，這樣在測量時探頭的電容并在諧振回路上會改變原振蕩電路的電容值從而造成晶體停振。

對這種沒有經過驅動的晶體振蕩器的頻率測量有沒有好的方法呢？答案是當然有，但一方面要減小探頭的負載，另一方面要能實現準確的頻率測量。

一般無源探頭的寄生電容都比較大，為了減小寄生電容，可以使用有源探頭，有源探頭的寄生電容通常在2pf以下，對于被測電路的影響比較小。另外，一般示波器都是基于周期測量結果反算頻率，測量誤差比較大，頻率計測量頻率是最精確的，但是又沒有辦法直接連接示波器的有源探頭，所以最好使用內置頻率計功能的示波器。

以下是進行晶體頻率測量時建議的測試步驟：

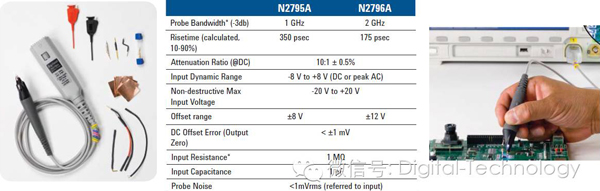

1、選擇寄生電容較小的有源探頭。由于用戶要測試的信號頻率不高，選擇1GHz左右帶寬的有源探頭就足夠用了，以下是兩款典型的單端有源探頭的主要指標，其寄生電容只有1pf左右。

2、選擇有內置頻率計功能的示波器。有些示波器內置的頻率計分辨率可以達到5位，連接外部10MHz的參考時分辨率可以達到7位。為了提高測量精度，可以從其它比較精準的信號發生器、銣鐘或者頻率計上引一個10MHz的參考信號送到示波器的外參考時鐘輸入端，并設置示波器使用外部參考時鐘。

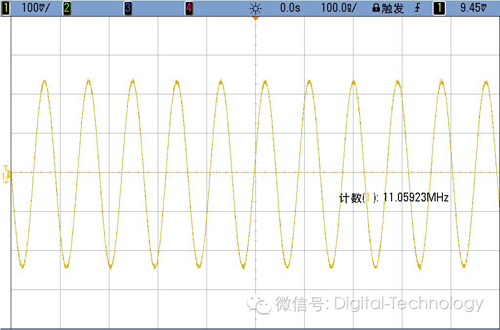

3、通過示波器探頭連接被測信號，并在示波器上開啟頻率計數的測量功能。下圖是用一款帶內置頻率計功能的示波器配合有源探頭對晶體振蕩器頻率的測量結果，可以看到，這種方法可以提供到ppm級別的測量分辨率（具體精度取決于外參考時鐘的頻率精度），并且避免了由于探頭寄生電容對于被測電路的影響。
