在很長的一段時間內,毫米波(大于40GHz頻段)主要用于軍事領域,包括各種雷達,衛星通信等,民用應用也只限于微波點對點的應用中。由于工作在毫米波頻段的同軸電纜和連接器等器件的設計開發難度比較大,很多公司的產品目前使用的連接方式還是以波導為主。安立公司在毫米波半導體器件,微波器件,電纜和接頭方面一直有很深的研究,并且有多年的持續投入,在該方面一直處于業界的領先的位置。目前毫米波在工業和消費類領域的應用也越來越多,研發工程師必須知曉測試系統中使用的同軸電纜給測試可能帶來的問題。安立公司為此開發了一系列的小型化儀表,可以有效的減少使用同軸電纜和連接器的數量,有效的提高測試精度。
市場展望
隨著科技的發展,越來越多的行業和應用開始使用毫米波的頻率。
5G— 隨著智能手機用戶的增加和各種手機應用軟件的發展,對無線數據傳輸速率的要求與日俱增。原有的頻譜資源已經非常擁擠,不能滿足這些需求,急需新的頻譜資源來滿足這一需求。有鑒于此,2016年7月,美國FCC開放了將近11GHz的頻譜資源:27.5到28.35GHz, 37到38.6GHz,38.6到40GHz 和64 到71GHz,用于滿足該需求。雖然5G還在研發中,目前來看,最快應用的將是家庭寬帶毫米波接入。在此之后,將會在移動通信,基站中大規模應用,并會使用波束賦形天線技術來補償信號在空間傳輸中產生的比較大的衰減。
汽車雷達 — 自動駕駛技術實現的前提條件是汽車要能感知并且規避障礙物(見圖1)。因此汽車就需要一系列的雷達來探測和感知汽車周圍的環境。為了提高雷達的分辨率,目前主要使用的頻率是24GHz,77GHz和79GHz的毫米波頻率。

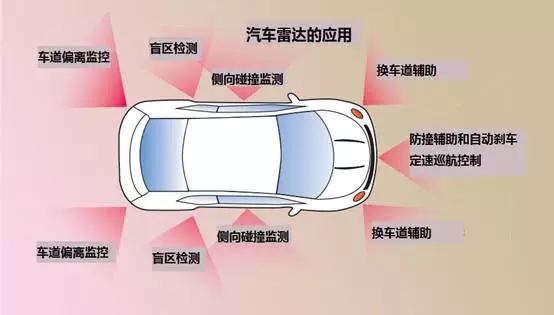

圖1、汽車雷達的應用
60GHz Wi-Fi (WiGig)— 隨著對高速傳輸速率需求的增加,在原有IEEE 的802.11ac 無線局域網(LAN)的基礎上,發展了802.11ad的標準。802.11ad的頻率范圍定義為58到64 GHz,該頻段是無需授權的頻段。最近,該頻段的頻率范圍擴展到了71GHz (FCC 第15部分)。802.11ad主要用于高速無線多媒體傳輸的應用,包括未壓縮的高清晰度電視和實時的音樂和圖片傳輸。
點對點微波回傳 — 電信的數據傳輸應用中,一般使用光纖和微波兩種方式。光纖的優勢是數據傳輸速率高,但是缺點是部署麻煩。微波的優點是容易部署,適合基站回傳的應用,被大量的使用。尤其是隨著各種小基站,如picocells(微微基站), microcells(微基站) 和metrocells(地下基站)的大量部署,微波回傳也在被大量的使用。傳統的微波回傳頻段是6, 11, 18, 23 和38GHz。最新的60GHz微波回傳頻段是非授權頻段,具有使用成本低的優勢,但是缺點是60GHz頻段受氧氣分子吸收的影響,衰減比較大。目前有些微波回傳使用的是80GHz的頻段,常用的頻段是E-BAND頻段,頻率范圍覆蓋71到76 GHz, 81 到86 GHz 和92 到95 GHz。
安全和防務 — 雷達和衛星通信是毫米波在軍工方面的主要應用。毫米波最近在安全領域也逐漸開始得到應用。利用毫米波特性開發的成像技術,可以使用非接觸的方式探測金屬和非金屬,用于探測武器或者爆炸物。如果您近期會乘坐美國的航班的話,您有可能在美國的機場看到并使用這些毫米波成像設備。
毫米波應用的挑戰
如上文所述,基于毫米波的諸多優點,可以開發很多的應用。然而,高頻率的信號傳輸,也不可避免的帶來高的傳輸損耗,低的測試重復性和外場測試困難等問題。射頻和微波信號傳播損耗vs.頻率(f)與距離(d)的關系見下面的公式
在毫米波的頻率,受到大氣中,尤其是氧氣分子的影響,還會有比較大的大氣傳播衰減。圖2顯示了大氣傳播衰減和頻率之間的關系。在60GHz的頻段,由于氧氣分子對電磁波吸收的加劇,會出現一個衰減的峰值。正因為60GHz傳輸衰減比較大,傳輸距離相對短,同頻干擾也相對少,因此政府將60GHz頻段規定為非授權的頻段。同時,衰減較大對測試也帶來了挑戰,測試儀表需要比較大的輸出功率或比較高的接收靈敏度來保證測試的精度。
當頻率到70GHz的時候,同軸連接器內導體的直徑只有0.5mm,該尺寸已經接近車床機械加工能力的極限,連接器上任何的毛刺甚至灰塵都會影響連接器的在毫米波頻段的匹配性能。相對于低頻連接器,在使用高頻連接器的時候,要務必小心,以免損壞。并且建議在每次使用之前,使用放大鏡檢查和進行清潔,并且使用力矩扳手進行連接。

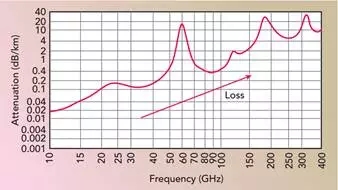

圖2、大氣傳播衰減VS 頻率
應對毫米波測試的挑戰
頻譜儀是進行毫米波測試的關鍵的設備之一,配合信號源和天線,可以用于無線信道的衰落特性測試。在低頻段,常用臺式頻譜儀和天線組成測試系統。天線一般放置在轉臺上,臺式頻譜儀放置在測試臺上,兩者之間使用同軸線連接。然而在毫米波頻段,由于頻率的增加,同軸線的損耗會急劇的增加。例如,在70GHz的頻段,一個3m電纜的損耗會高于20dB,使用這樣的電纜進行測試時,測量的范圍和精度會大大降低。同時,電纜的損耗和相位特性還會隨著溫度變化,這將導致測試的不確定度增加。為了去除電纜對測試的諸多影響,安立公司提出了全新的方案,使用超小型的頻譜儀和天線直接連接,便攜式的頻譜儀使用PC通過USB線進行連接和控制(見圖3和4)。

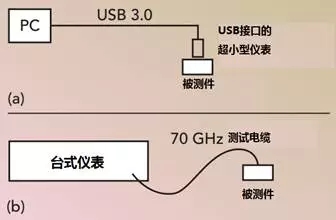

圖3、使用臺式儀表進行毫米波頻段的測試將會面臨電纜損耗過大的問題(b)
使用超小型的USB接口的儀表,可以將儀表和被測件直接連接(a)

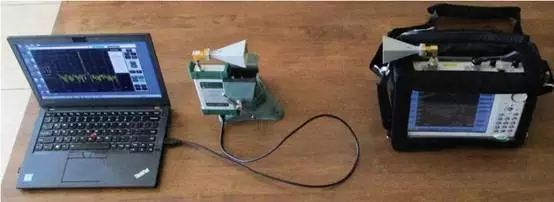

圖4、28GHz的無線通道測試,使用電池供電的便攜式信號源通過天線發射0dBm的信號,使用USB式的頻譜儀和天線接收信號
減少測試系統中的連接次數和電纜數量會降低測試的誤差和降低誤測的比例。由于減少電纜的使用,也會降低信號傳輸的不匹配,減少由于電纜帶來的測試漂移,提高測試的精度。
功率計和頻譜儀的測試是“標量”測試,意味著不包含信號的相位。功率計和頻譜儀連接處的失配會使部分信號被反射回去到信號源,信號反射到信號源后,信號源端口的失配會將反射信號重新反射到功率計和頻譜儀。反射信號的相位會隨著頻率而變化,相位的變化會導致反射信號和原有的入射信號矢量疊加時,總的信號強度可能為幅度相加或相減,導致總的幅度測量結果的紋波增加。這樣測試結果可能高于或者低于真實的情況。
失配的不確定度可以使用連接處的電壓反射系數ρ進行計算。假設電纜兩端連接處的反射系數為ρ1和ρ2,可以使用下面的公式計算正不確定度u+和負的不確定度u-,單位為dB。
可以使用矢量網絡分析儀進行ρ的測量,圖5顯示的就是通過上述公式得到的不確定度曲線。例如:一個70GHz的信號源和一個功率計或頻譜儀通過電纜連接,信號源和功率計或頻譜儀端口的駐波比為2:1(ρ=1/3),一個0dBm的功率測試的最差不確定度可能高達+0.92dB 到‐1.02 dB。如果一個系統的電纜或連接數量更多,相應的誤差也會更大。

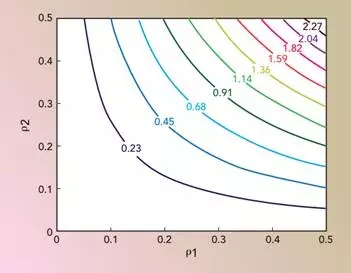

圖5、由于連接處的反射ρ1和 ρ2導致的測試不確定度(±dB)
使用高性能,低損耗的電纜可以降低測試不確定度,但是會帶來成本的上升等問題,例如一個2英尺長的精密測試電纜大約需要1000美元,同時在精密的測試電纜也不能完全消除連接端面的失配和電纜自身損耗帶來的測試誤差(見圖6)。如果在一個系統中使用多根電纜的話,問題將會變得更加復雜。例如,假設一個電纜在30GHz時候的損耗是5dB,在70GHz時候的損耗是8dB,同樣廠家生產的另一跟電纜,在30GHz時候的損耗是5dB,在70GHz時候的損耗卻是10dB。事實上,這種情況很常見,在這種情況下,損耗的計算就變得復雜了,可能需要一個矢量網絡分析儀測試每一個頻點的實際損耗,這將變得很繁瑣并且容易出錯。如果能減少甚至消除電纜的使用,將被測件和測試儀表直接連接,將會大大簡化測試過程,并且提高測試精度。圖6的例子中,如果將頻譜儀和被測件直接連接,由于沒有了電纜的影響,靈敏度將增加5dB,測試不確定度會降低大約0.4dB。

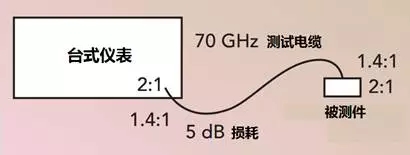

圖6、當使用電纜連接測試儀表和被測件時,由于電纜的反射和損耗引起的測量不確定度
毫米波測試的進展
毫米波測試技術的進展使得測試的精度得到了提高,1983年發明的40 GHz的K型連接器(安立公司專利),1989年發明的70 GHz V型連接器和1997年發明的110GHz W型連接器的都是測試接口技術逐漸發展的例子。
測試儀表也在逐漸發展以滿足市場的需求:目前,矢量網絡分析儀的一個同軸輸出口可以支持70kHz到145GHz,還有非常小巧的USB接口的頻譜分析儀,頻率范圍支持9kHz到110GHz(圖7)。
安立的毫米波矢量網絡分析儀的外混頻器體積非常小,由于使用了非線性傳輸線(NLTL)技術,單次連接最寬覆蓋70kHz-110GHz/145GHz。并且由于使用同軸輸出,可以和探針直接連接,大大提高了測試的穩定性和易用性,非常適合晶圓級別的探針測試。同樣使用了非線性傳輸線(NLTL)技術開發的手持頻譜儀,頻率范圍覆蓋9kHz-110GHz,體積只比一個智能手機稍大,卻可以提供和臺式儀表相媲美的性能,但是還具有比較低的價格和小的體積。由于體積很小,儀表可以和大部分的被測件直接連接,而不需要同軸電纜轉接。
圖7、當前先進的毫米波測試系統
安立的VectorStar 70kHz-145GHz矢量網絡分析儀(a)
安立的9kHz-110GHz手持頻譜分析儀MS2760A (b)
總結
在過去的十年中,隨著半導體,微波元器件,電纜,連接器和測試儀表的發展,大大降低了毫米波應用的難度和成本,使得毫米波技術可以大規模應用到價格敏感的商業和消費類的產品及系統中。通過使用先進的測試儀器,可以減少電纜的使用,減少因為失配和電纜損耗引起的測試不確定度,提高毫米波頻段的測試精度,減少誤測,提高產品的質量。新推出的測試儀表大大提高測量了速度和精度,保證了研發和測試的順利進展和成本降低。
