一、什么是頻譜分析儀：

在頻域內分析信號的圖示測試儀。以圖形方式顯示信號幅度按頻率的分布，即X軸表示頻率，Y軸表示信號幅度。

二、原理：

用窄帶帶通濾波器對信號進行選通。

三、主要功能：

顯示被測信號的頻譜、幅度、頻率。可以全景顯示，也可以選定帶寬測試。

四、測量機制：

1、 把被測信號與儀器內的基準頻率、基準電平進行對比。因為許多測量的本質都是電平測試，如載波電平、A/V、頻響、C/N、CSO、CTB、HM、CM以及s數字頻道平均功率等。

2、 波形分析：通過107選件和相應的分析軟件，對電視的行波形進行分析，從而測試視頻指標。如DG、DP、CLDI、調制深度、頻偏等。

五、操作：

（一） 硬鍵、軟鍵和旋鈕：這是儀器的基本操作手段。

1、 三個大硬鍵和一個大旋鈕：大旋鈕的功能由三個大硬鍵設定。按一下頻率硬鍵，則旋鈕可以微調儀器顯示的中心頻率；按一下掃描寬度硬鍵，則旋鈕可以調節儀器掃描的頻率寬度；按一下幅度硬鍵，則旋鈕可以調節信號幅度。旋動旋鈕時，中心頻率、掃描寬度（起始、終止頻率）、和幅度的dB數同時顯示在屏幕上。

2、 軟鍵：在屏幕右邊，有一排縱向排列的沒有標志的按鍵，它的功能隨項目而變，在屏幕的右側對應于按鍵處顯示什么，它就是什么按鍵。

3、 其它硬鍵：儀器狀態(INSTRUMNT STATE)控制區有十個硬鍵：RESET清零、CANFIG配置、CAL校準、AUX CTRL輔助控制、COPY打印、MODE模式、SAVE存儲、RECALL調用、MEAS/USER測量/用戶自定義、SGL SWP信號掃描。

光標（MARKER）區有四個硬鍵：MKR光標、MKR 光標移動、RKR FCTN光標功能、PEAK SEARCH峰值搜索。

控制（CONTRL）區有六個硬鍵：SWEEP掃描、BW帶寬、TRIG觸發、AUTO COVPLE自動耦合、TRACE跟蹤、DISPLAY顯示。在數字鍵區有一個BKSP回退，數字鍵區的右邊是一縱排四個ENTER確認鍵，同時也是單位鍵。

大旋鈕上面的三個硬鍵是窗口鍵：ON打開、NEXT下一屏、ZOOM縮放。大旋鈕下面的兩個帶箭頭的鍵STEP配合大旋鈕使用作上調、下調。

（二）輸入和輸出接口：位于一起面板下邊一排。TV IN測視頻指標的信號輸入口；VOL INTEN是內外一套旋鈕控制、調節內置喇叭的音量和屏幕亮度；CAL OUT儀器自檢信號輸出；300Mhz 29dBmv儀器標準信號輸出口；PROBE PWR儀器探針電源；IN 75Ω1M—1.8G測試信號總輸入口。

（三） 測試準備：

1、限制性保護：規定最高輸入射頻電平和造成永久性損壞的最高電壓值：直流25V，交流峰峰值100V。

2、 預熱：測試須等到OVER COLD消失。

3、 自校：使用三個月，或重要測量前，要進行自校。

4、 系統測量配置：配置是測量之前把測量的一些參數輸入進去，省去每次測量都進行一次參數輸入。

內容：測試項目、信號輸入方式（頻率還是頻道）、顯示單位、制式、噪聲測量帶寬和取樣點、測CTB、CSO的頻率點、測試行選通等。

配置步驟：按MODE鍵——CABLE TV ANALYZER軟鍵——Setup軟鍵，進入設置狀態。細節為tune config調諧配置：包括頻率、頻道、制式、電平單位。

Analyzer input輸入配置：是否加前置放大器。Beats setup拍頻設置、測CTB、CSO的頻點（頻率偏移CTB FRQ offset、CSO FRQ offset）。GATING YES NO是否選通測試行。

C/N setup載噪比設置：頻點（頻率偏移C/N FRQ offset）、帶寬。

（四） 讀取結果的方法：

1、 電平的讀取：主要使用參考電平REF。儀器屏幕圖形上最上邊的一行水平線是參考電平線。該線表示的電平為參考電平，其數值和單位顯示在屏幕左上角。參考電平的值可以改變：按AMPLITUDE硬鍵，旋轉大旋鈕就可以改變，數字隨時顯示出來。圖形每格的分貝數dB/DIV顯示在屏幕左上角。

2、頻率的讀取：圖形里的中心頻率、起始頻率、終止頻率三條豎線，各自代表的頻率數顯示在屏幕的下方。中心頻率由Frequency硬鍵旋大旋鈕調整；起始和終止頻率由Span硬鍵旋大旋鈕調整（實際是改變掃描寬度）。

3、光標的使用：按MKR鍵，屏幕曲線上將出現閃動的光標。光標所在位置的電平和頻率顯示在屏幕左上角。光標可任意移動，移動到什么位置，就顯示什么地方的頻率和電平。

4、打印、存儲

5、視頻測試

六、常用測試

頻譜測試和頻道測試（Cable TV分析）：按MODE硬鍵，屏幕上顯示兩個軟鍵：頻譜測試和Cable TV分析，按對應的軟鍵就進入各自的測試項目。

1、頻譜測試：用三大硬鍵加上大旋鈕即可實現一般分析。

2、頻道測試：按Cable TV ANALIZER盤軟鍵、再按屏道測試軟鍵，顯示出測試菜單（共四頁），按頻道選擇CHINAL SELECT軟鍵，用數字鍵盤輸入欲測頻道的標識頻率（模擬電視頻道為圖象載波頻率，數字頻道為頻道中心頻率）后，就可以對該頻道進行測試了。

菜單內容如下：
LISTEN ON/OFF 聲音開/關
EM DEV 調頻調制深度
VIEW INGRESS 圖象串擾
CARRIER LVL & FRQ載波電平/頻率
CARRIER/NOISE 載噪比
HUM 交流聲調制
CROSS MOD 交擾調制
CSO/CTBDEPTH MOD 調制深度
SYSTEM FRQ RSP 系統頻率響應
IN CHNL FRQ RSP 頻道內頻率響應
DIE GAIN DIF PHAZ 微分增益、微分相位
CLDI 色亮延時差
DIGITAL CH POEWER 數字頻道功率
FM RADIO 調頻廣播

七、幾個問題：

1、測C/N、CSO：儀器提供兩個方法：關斷調制和不關斷調制。不關斷調制，要在被測頻道的調制信號里插入靜止測試行，啟動儀器的選通功能，可以不中斷正常播出。測CSO須預先在Setup中設置拍頻位置。以便儀器在設置的頻率上找拍頻。

2、測HUM、CM必須關掉調制（不關載波）。

3、測CTB必須關掉載波。因為CTB產物集中分布在載頻近旁。關斷載頻后，CTB、CSO產物都可以在屏幕上看到。區別哪個是CTB還是CSO，利用他們與輸入電平的關系來判斷。

4、下列測試項目需要在場逆程插入靜止測試行：不關斷調制測C/N、CSO；測CTB；

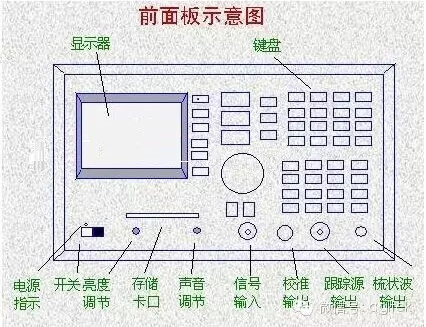

前面板示意圖

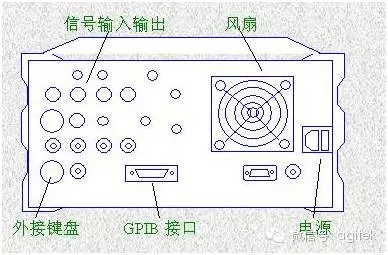

后面板示意圖

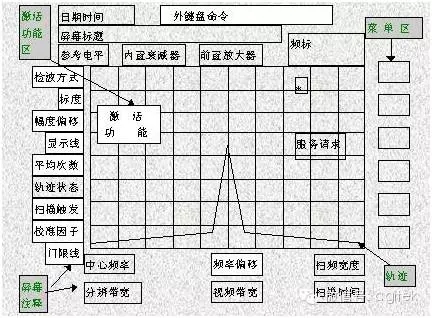

顯示器注釋說明
