1. 概述

近幾年來，移動通信在我國得到了迅速的發展和普及，無線通信的發射機與接收機技術也得到迅猛發展。射頻發射機的主要功能是實現基帶信號調制、上變頻和功率放大。與接收機的結構相比，發射機的結構相對比較簡單。通常有：

· 直接上變頻（又稱：零中頻調制）
· 間接上變頻（又稱：兩級變頻或超外差式）
· 數字中頻發射機

標準的IQ正交調制電路的結構非常簡單，它分為IQ 基帶發生器和IQ 混頻器兩大部分。不管是調幅，調頻或是調相信號，只需要通過改變不同的IQ 基帶信號就可以實現。而IQ 調制器的作用是將基帶IQ 信號搬移到載波上。正交調制器通常能實現較高的相位精度與幅度平衡，非常適合于通信系統中的直接上變頻（零中頻調制），因此廣泛用于直接上變頻發射機，例如蜂窩移動通信、WLAN、UWB超通信系統、藍牙、GPS 等系統中，是現代無線通信系統中的關鍵元件。

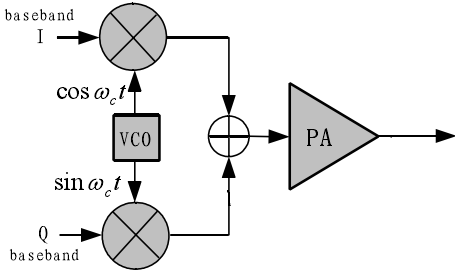

下圖1所示是正交調制器的框圖，如果用于直接上變頻發射機，省去了第二本振，中頻濾波器和混頻器，使發射機系統結構簡化，從而降低了成本、體積和功耗。

圖1. 正交調制器原理框圖

正交調制器的固有缺點在于本振泄漏和邊帶抑制（本振泄漏主要是由IQ信號的直流偏置,IQ差分信號的不平衡性以及本振和射頻的隔離指標差等因素造成的）。理想情況下，正交調制器只是完成基帶頻譜的搬移和疊加，不會造成信號的帶外頻譜增生或是產生帶內失真。正交調制器會不可避免的存在非理想因素，使得輸出信號產生各種失真，影響通信質量，所以正交調制器的射頻性能需要進行全方面的測試。

測試IQ調制器的鏡像抑制一般采用單邊帶CW信號，輸入的I信號：sinω₀t，Q信號：cos?ω₀t與正交本振混頻以后可得調制信號s(t)，其中ω₀一般為掃頻信號，從DC附近開始到幾十或幾百兆：

  s(t)=sinω₀t?cosω_ct-cosω₀t? sinω_c t
     =sin?(ω_c-ω₀ )t

如果IQ調制器完全理想，只會在(ω_c-ω₀)處產生一個單邊帶信號（單邊帶CW信號），但是由于調制器的不理想性，也會在(ω_c+ω₀)處產生一個鏡像信號。與此同時在本振頻率ω_c位置也會有一個信號，稱為本振泄漏。本振和鏡像信號的抑制度是IQ調制器的重要指標。圖2是一個典型的IQ調制器的單邊帶CW輸出結果，載波為10G，IQ信號為30MHz，測試得到鏡像信號的抑制度為42dB。此時采用任意波形發生器產生兩路30MHz的sin和cos信號，分別提供給IQ調制器作為基帶輸入，也可以使用帶有雙源選件的矢網的兩個通道輸出相位差恒定為90度的CW連續波，用矢網的另一個好處就是,可以實現掃頻模式下的本振和鏡像抑制度的測試。

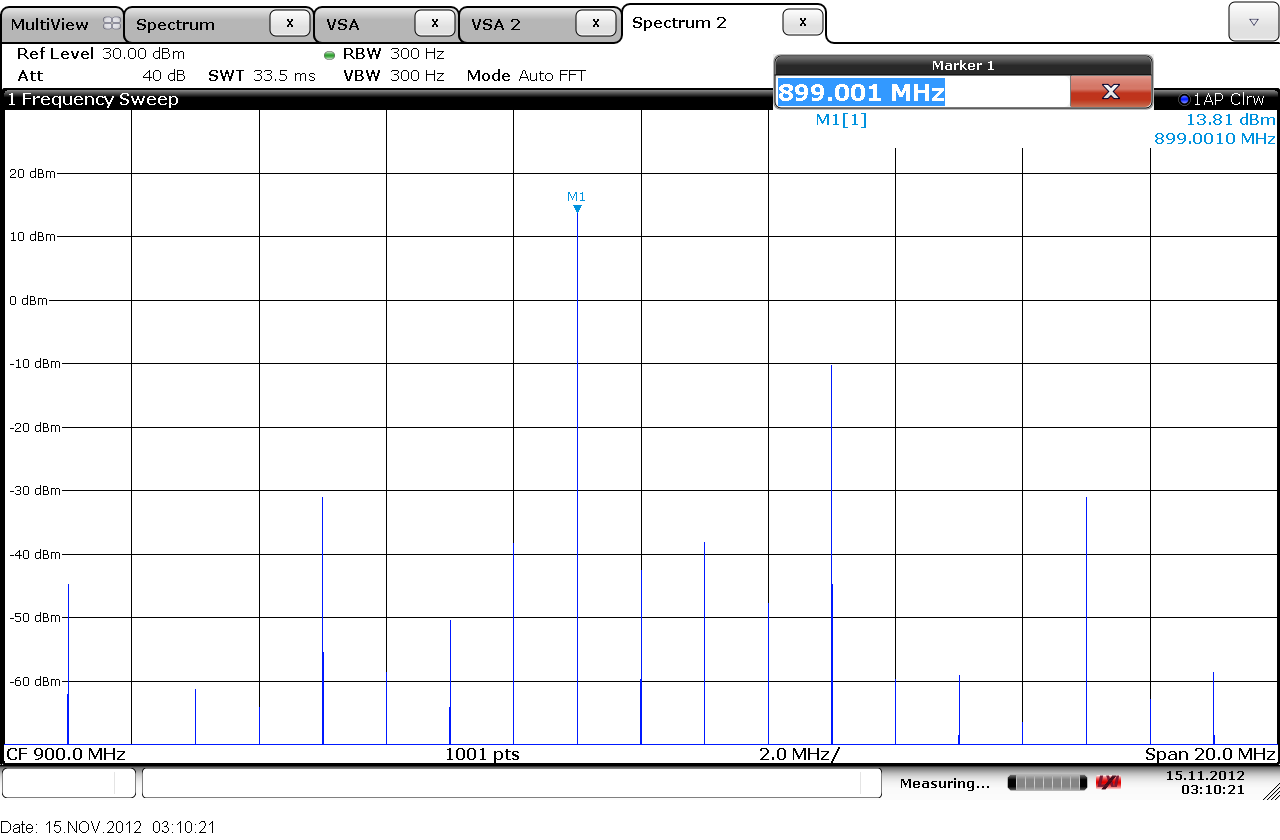

圖2. 頻譜儀測試矢量信號源的IQ調制鏡像抑制度

2. 測試任務

本文采用的正交調制器待測件是來自ANALOG DEVICES的ADL5371，它的工作頻率范圍：500 MHz～1.5 GHz。下圖3所示，該器件I+，I-，Q+，Q-端口分別為IQ雙路差分基帶輸入，LO為單端本振輸入（LOIN接匹配負載）。基帶輸入需要500mV的偏置電壓。射頻輸出VOUT為單端50Ω。

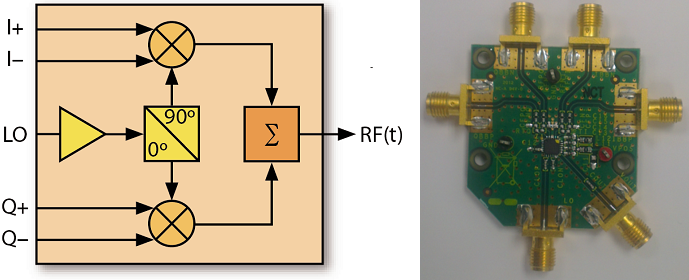

圖3. 正交調制器ADL5371 pin（左）和ADL5371的評估板

測試時，ADL5371的評估板需要輸入0dBm、900MHz的單端本振。IQ雙路差分基帶輸入的正弦波的峰峰值為1.4V，頻率為1MHz，并且帶有500mV的偏置電壓。

測試項目包括：輸出功率；輸出1dB壓縮點；載波饋通；邊帶抑制；正交相位誤差；IQ幅度不平衡性；二次、三次諧波抑制；TOI；基帶到射頻幅頻響應。

3. 測試平臺

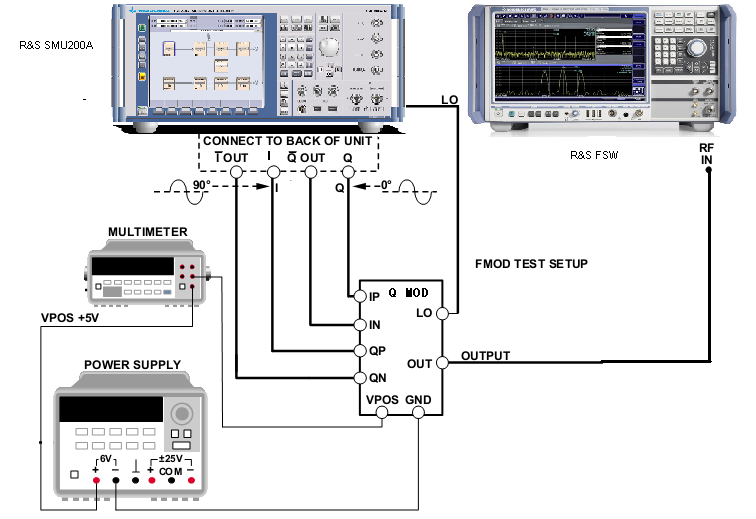

測試平臺的核心是矢量信號源和信號與頻譜分析儀，如下圖所示。還包括直流電源和萬用表（電壓測量）。ADL5371安裝在評估板Q MOD上。矢量信號源通常配備了差分IQ輸出，可以將基帶IQ以差分信號的形式從后面板的四個BNC接頭輸出。

圖4. 正交調制器測試平臺

4. 測試結果

4.1 信號源基本設置

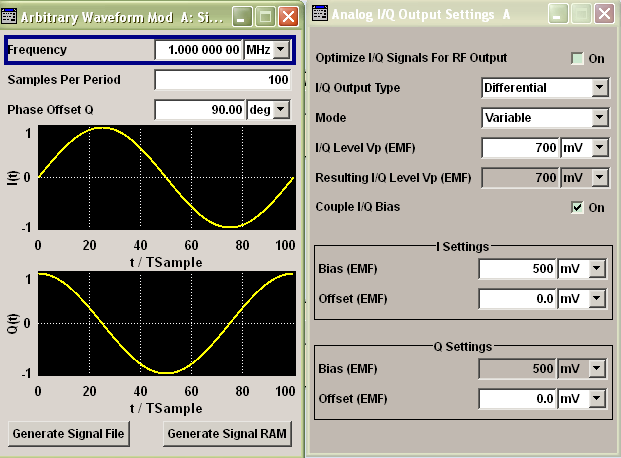

4.2~4.4的測試項目中信號源設置如下圖所示，基帶產生1MHz的正弦波，基帶IQ輸出采用差分模式，輸出電壓峰值為0.7V，IQ端口偏置電壓500mV。

圖5. 信號源SMU200A基本設置

4.2 輸出功率

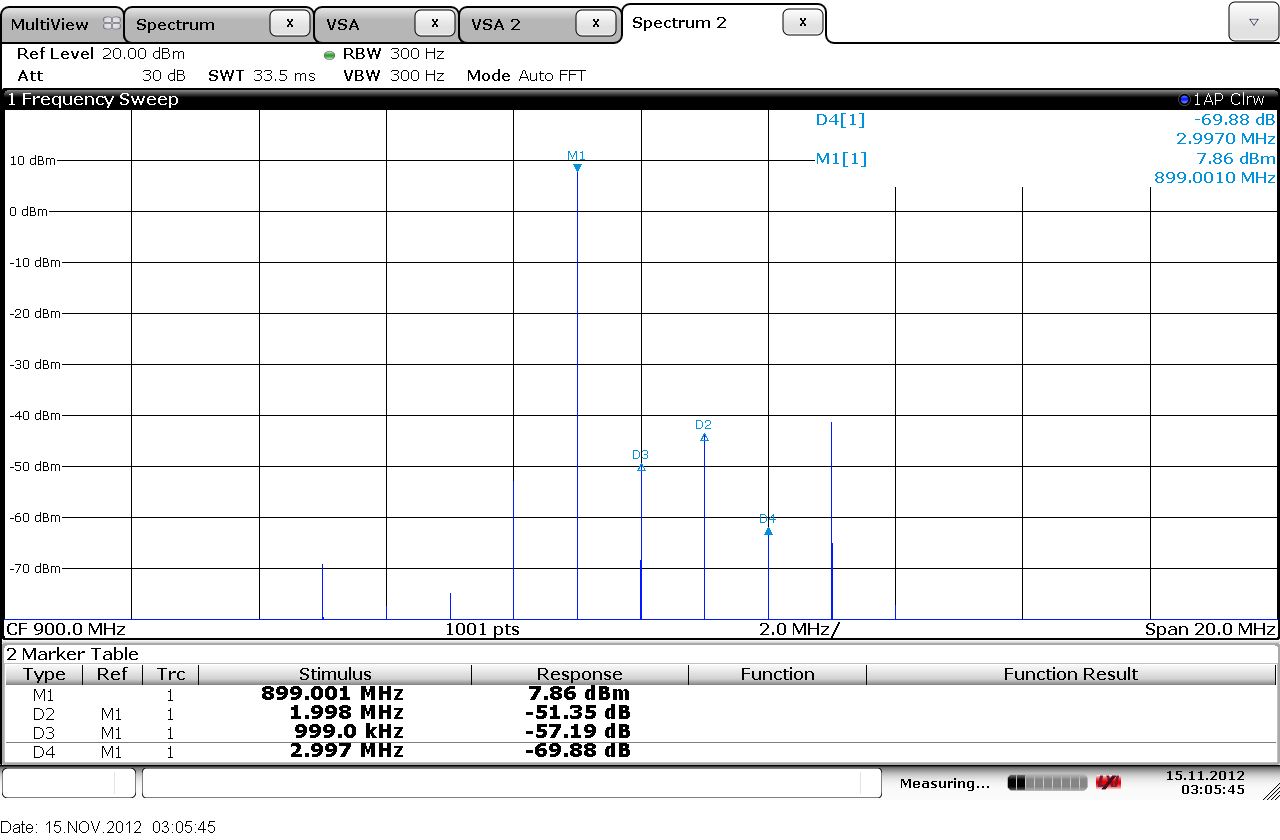

從圖6的標注M1看出，輸出功率7.86dBm

圖6. 輸出功率測試結果

4.3 本振泄漏和邊帶抑制、二次諧波和三次諧波

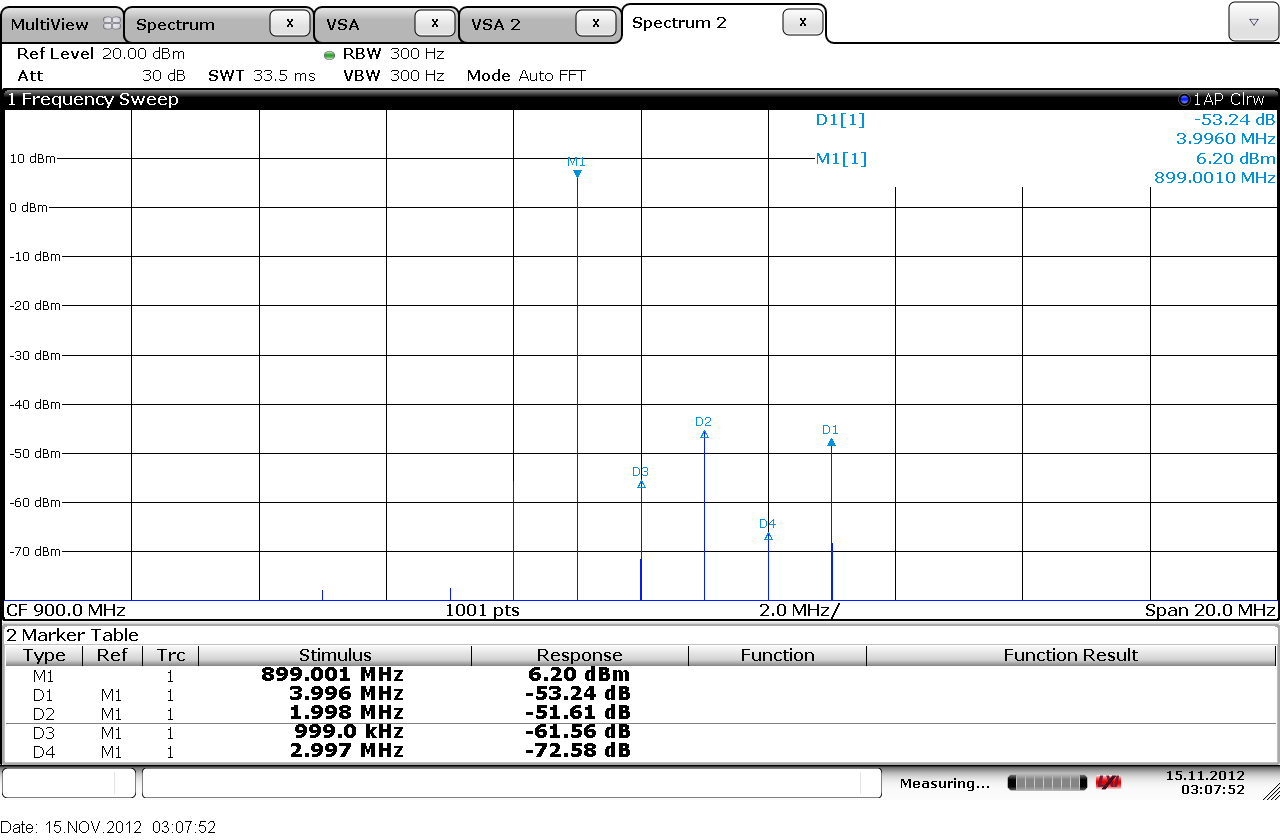

從圖7中D3,D2看出，邊帶抑制-51.5dBc，本振泄漏-57dBc
從圖7中D4,D1看出，二次諧波抑制度為-72dB，三次諧波抑制度為-53dB。

圖7. 輸出功率測試結果本振泄漏和邊帶抑制、二次諧波和三次諧波測量結果

4.4 1dB壓縮點

按1dB的步進增大差分IQ輸出的電壓，在頻譜儀上看到輸出功率的增加值小于1dB時就測出了1dB壓縮點，從下圖8中看出，輸出壓縮點為13.8dBm，在信號源上讀取對應的輸入IQ功率為1.567V。

圖8. 1dB壓縮點測量結果

4.5 IQ幅度不平衡性和正交相位誤差

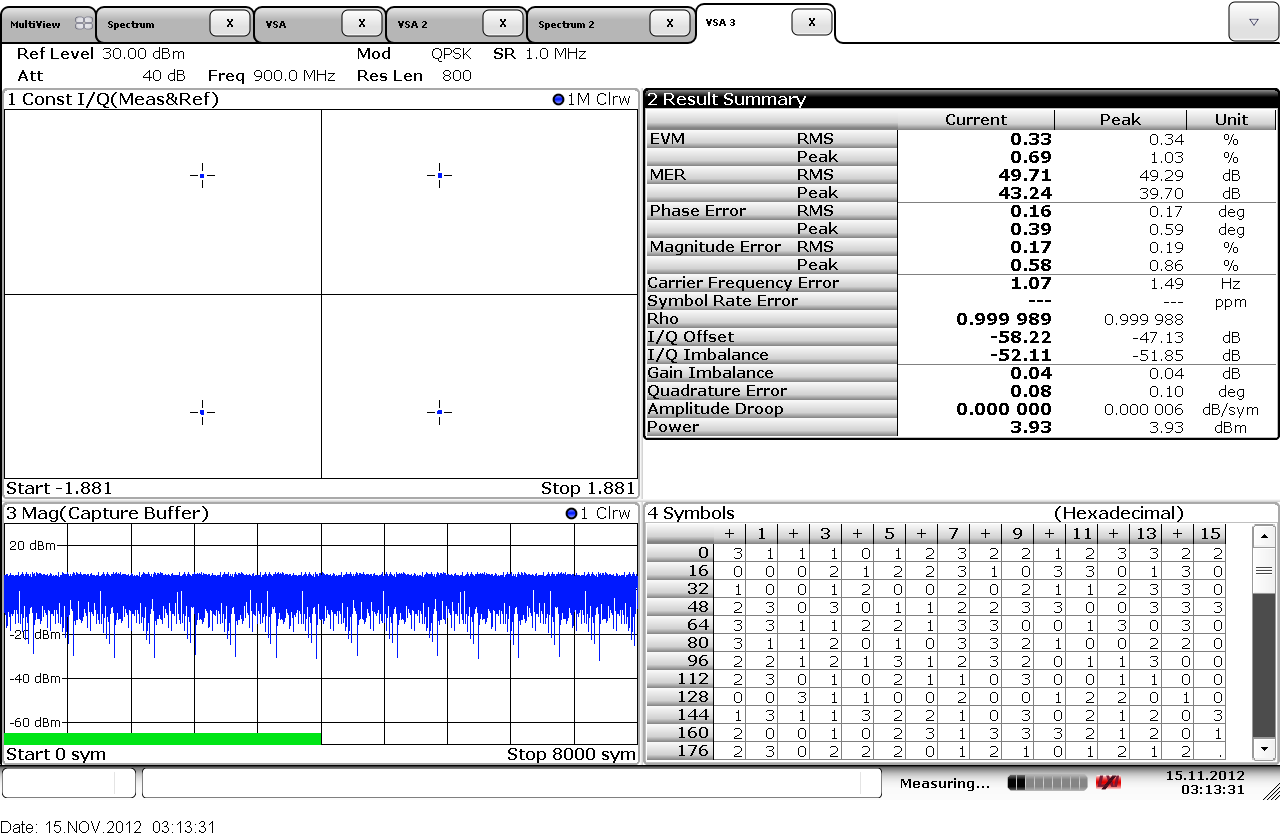

信號源產生1M符號速率的QPSK，IQ輸出的設置與前面的測試項目相同。使用頻譜儀的矢量信號分析（VSA）解調，下圖9測試結果顯示正交相位誤差為0.08度，IQ幅度不平衡性為0.04dB。

圖9. IQ不理想特性測量結果

4.6 TOI

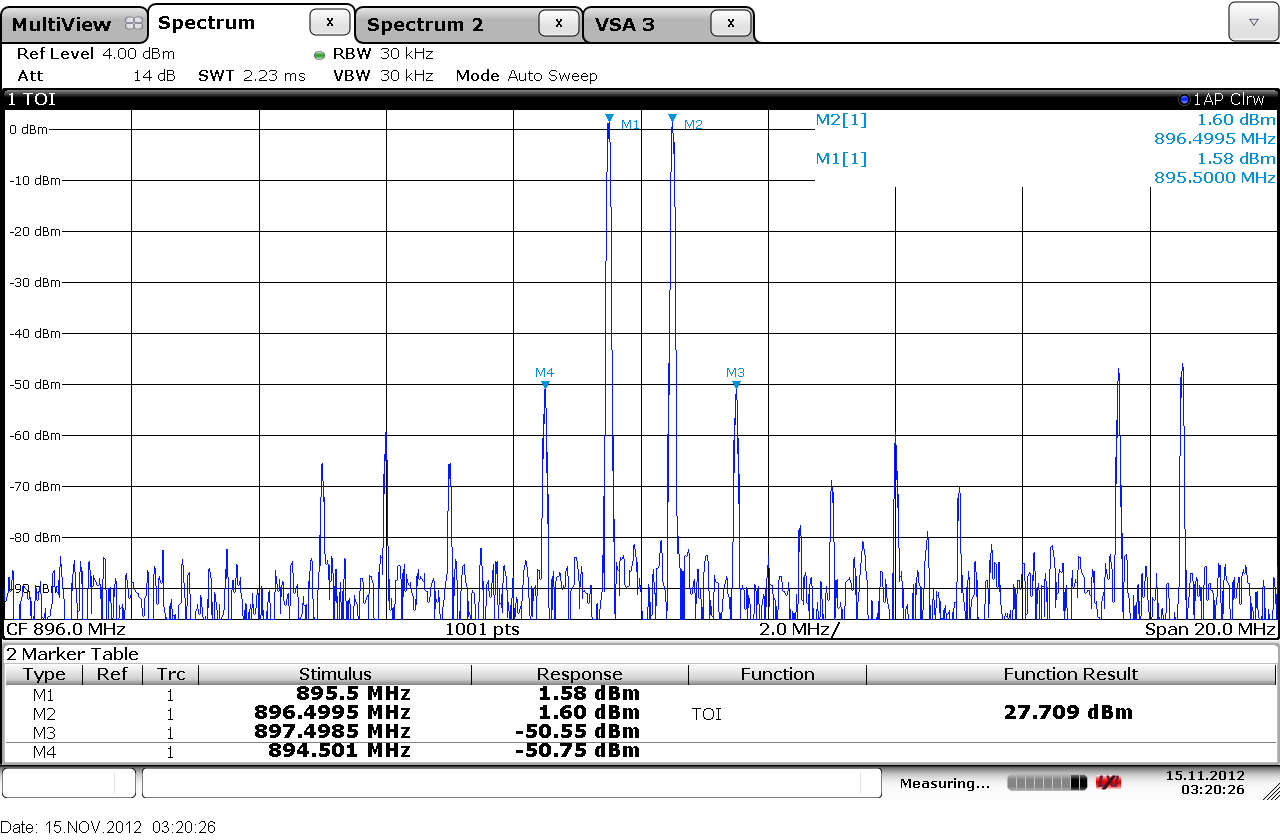

信號源標配的Multi-Carrier功能產生3.5MHz和4.5MHz的雙音IQ信號，IQ輸出的設置與前面的測試項目相同，調整IQ輸入電壓直到雙音信號輸出功率到1.6dBm。利用頻譜儀自帶的TOI功能測得TOI為27.7dBm。

圖10. TOI測量結果

4.7 基帶到射頻幅頻響應

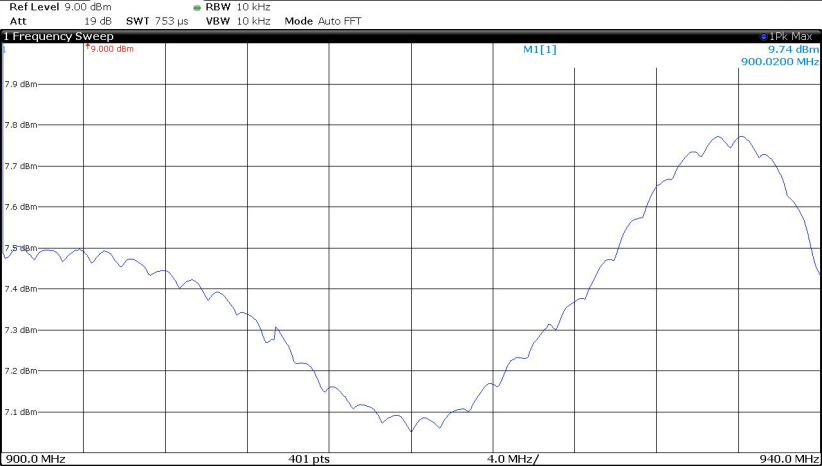

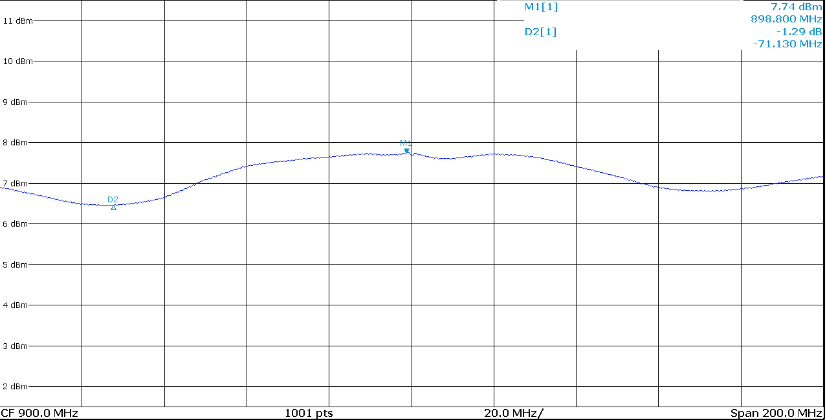

進行幅頻響應測試需要用計算機程控信號源步進改變基帶頻偏，頻譜儀的測量跡線采用最大保持功能。從圖11看出，從900MHz到940MHz，該正交調制器評估板的幅頻響應最大值7.8dBm，最小值7.1dBm。需要特別注意的是，上述的幅頻響應測量結果是對ADL5371評估板的測量結果，如果要得到ADL5371芯片的1dB和0.1dB帶寬，還需對評估板電路的電路特性進行校準并修正。

圖11. 幅頻響應測量結果，采用SMU200A測量（上）與AFQ100B測量（下）
