專欄文章:PA的包絡跟蹤電源介紹

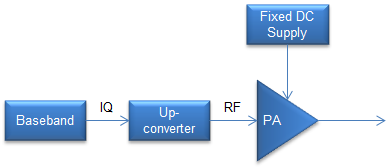

對于傳統PA,電源一般設計成固定電壓供電,電壓不可變化。這種設計對于GSM和GPRS等使用恒定包絡GMSK調制的系統來說,PA的效率是比較高的。

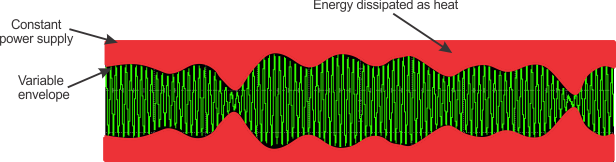

但隨著追求更高的數據吞吐量以及更高的頻譜效率,在現代的通信系統中使用了更復雜的調制方式,如OFDM、CDMA。在這些調制方式中,射頻信號的峰均比是比較大的,甚至能達到12dB以上,那么這么高的峰均比就意味著信號包絡有很大變化。在如此高的調制方式下,如果仍然給PA恒定電源,由于靜態功耗消耗,會導致平均效率比較低。另外,較低的射頻效率會導致大量的直流功耗以熱量的形式耗散,對整機熱設計要求也更高。
包絡跟蹤基本概念

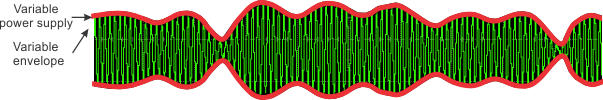

包絡跟蹤是根據射頻輸入信號的包絡不斷調整PA的電源電壓,使PA始終工作在高效率的直流功耗下。

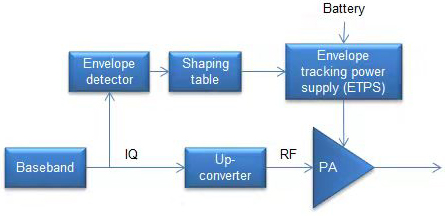

包絡跟蹤可以從包絡檢波器從基帶信號IQ的幅度檢波得到,然后通過整形將射頻包絡映射到PA的直流供電上,再通過包絡跟蹤電源供電給PA來實現,因此整形映射表比較大程度的決定了整個系統的效率和射頻性能。
對于包絡跟蹤PA,包絡跟蹤電源和RF輸入信號在時域上應該嚴格對齊。即使非常小的時間偏差(ns級),由于在時域上RF包絡變化很快,如果PA不能在需要直流功耗的時候得到足夠的電源供電,也會對RF輸出信號產生重大影響,從而導致PA的ACPR和EVM的惡化。
PA對包絡跟蹤電源的要求
包絡跟蹤電源的作用是接收包絡信號,然后輸出一個與包絡波形匹配的直流電壓給射頻放大器。
帶寬:包絡跟蹤電源必須能夠準確跟蹤包絡。為了準確跟蹤調制,包絡跟蹤電源通常必須能夠達到信號帶寬的2到3倍左右的頻率,可能需要50MHz或更高的電源帶寬。
效率:效率低下的電源,會給整機帶來很高的溫升。在高溫的環境下,會影響整個系統的可靠性。按照一般經驗,整機10℃的溫升,整機效率會下降20%。
噪聲:雖然開關電源效率很高,但開關電源輸出波紋和噪聲比線性電源差很多。開關電源輸出紋波是輸出直流電壓的波動,與開關電源的開關動作有關。每一個開、關過程,電能從輸入端被“泵到”輸出端,形成一個充電和放電的過程,從而造成輸出電壓的波動,波動頻率與開關的頻率相同。開關電源自身產生的噪聲是一種高頻的脈沖串,由發生在開關導通與截止瞬間產生的尖脈沖所造成。噪聲脈沖串的頻率比開關頻率高得多,噪聲電壓是其峰峰值。噪聲電壓的振幅很大程度上與開關電源的拓撲、電路中的寄生狀態及PCB的設計有關。
無去耦電容:傳統電源在輸出端增加去耦電容是非常常規的做法,合適的去耦電容可以把噪聲和紋波降到最低。但由于包絡跟蹤電源的高瞬時帶寬,包絡跟蹤電源的輸出不能有任何輸出去耦電容。
極低的輸出阻抗:由于不能使用去耦電容器,包絡跟蹤電源必須具有極低的輸出阻抗,才能保證更快的調制頻率。但這就會導致電源更容易受到系統中其他線路上出現的任何噪聲影響,從而使電源惡化。

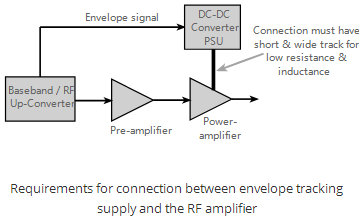

包絡跟蹤電源與PA的連接考慮
包絡跟蹤電源和PA的鏈路上都不允許放任何的去耦電容器,也對電源和PA之間的連接提出了要求:
低電阻:為了在包絡跟蹤電源和PA之間的鏈路上不產生過大的壓降,包絡跟蹤電源與PA的連接必須具有盡可能低的電阻。
低感抗:任何產生感抗的元件兩端都會產生電流延時;
低容抗:任何產生容抗的元件兩端都會產生電壓延時;
